Sensore di temperatura della sostituzione NTC del sensore del condotto di scarico della pila di Pentair 42002-0024S per i sistemi elettrici del radiatore della stazione termale e dello stagno

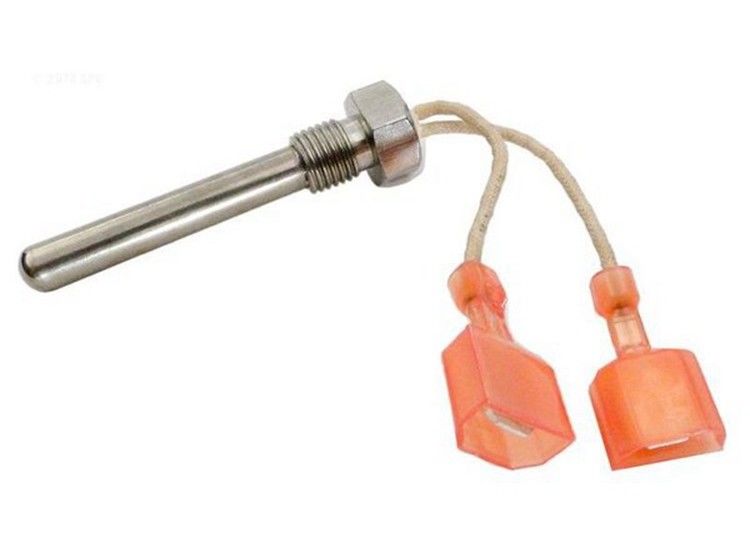

Grande immagine :  Sensore di temperatura della sostituzione NTC del sensore del condotto di scarico della pila di Pentair 42002-0024S per i sistemi elettrici del radiatore della stazione termale e dello stagno

Dettagli:

Luogo di origine: La Cina
Marca: UCHI
Certificazione: ROHS
Numero di modello: NSAB1802JD8-650T2I

Termini di pagamento e spedizione:

Quantità di ordine minimo: 500pcs
Prezzo: 6-9 USD / Pieces
Imballaggi particolari: Massa, peso specifico: 20g
Tempi di consegna: 7-10 giorni
Termini di pagamento: T / T, unione occidentale
Capacità di alimentazione: 150,000pcs al mese
Descrizione di prodotto dettagliata
nome: Sensore del condotto di scarico della pila numero parte: NSAB1802JD8-650T2I
PN universale: 42002-0024S Elemento: R200: 8KΩ ±5% R150/250: 5300K ±3% RDT
Cavo: TPEF AWG22*1C 320℃ Rivestimento: epossiresina
Edilizia abitativa: JM19105 Φ6.35*54.6+S13+24UNF SUS304 terminale: AMP 250 #22-#18
Temp.range di funzionamento: -30~+300C Lunghezza cavo: 65mm

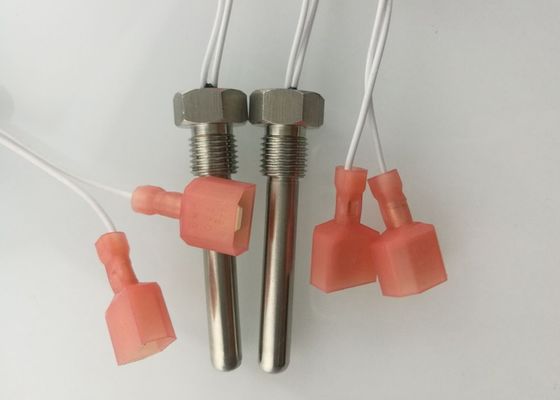

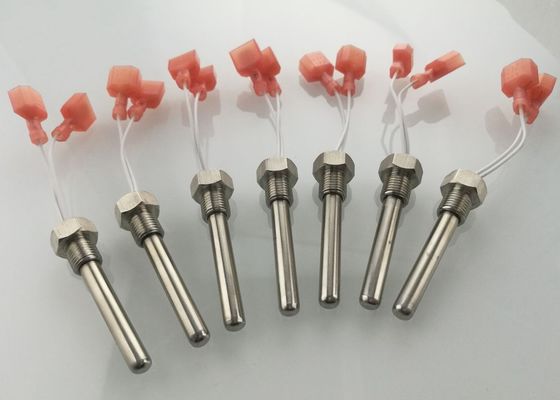

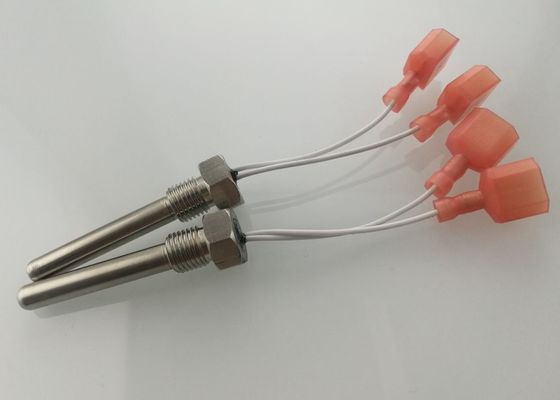

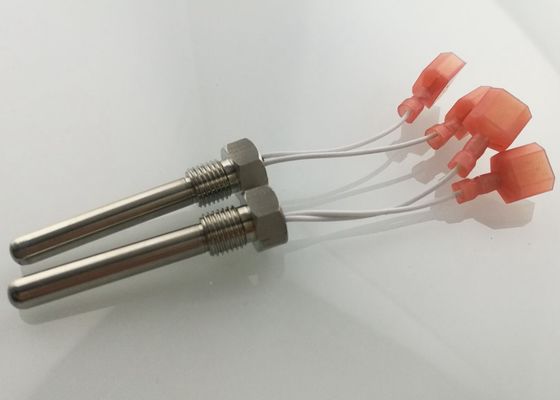

Sensore di temperatura della sostituzione NTC del sensore del condotto di scarico della pila di Pentair 42002-0024S per i sistemi elettrici del radiatore della stazione termale e dello stagno


Collegamento di download di specificazione: NSAB1802JD8-650T2I SPEC.pdf
Collegamento di download di metodo dell'installazione: Sensore Insulation.pdf del condotto di scarico della pila





Descrizione



Un sensore del condotto di scarico della pila, situato sul gomito dello scarico di un radiatore dello stagno, impedisce il gas di combustione prodotto dal superamento del 500°F. quando questo viene a mancare, il vostro sistema mostrerà i codici di errore E05 o E06 per indicare che il sensore del condotto di scarico della pila deve essere sostituito.

Questo sensore del condotto di scarico della pila della sostituzione dalle tecnologie ottimali dello stagno è compatibile con il MasterTemp di Pentair, massimo-e-Therm ed altri radiatori di Sta-rito di Pentair. È destinato specificamente per sostituire il sensore del condotto di scarico della pila del radiatore di Sta-rito.

Posizione: Il sensore dell'interno del condotto di scarico del commutatore del condotto di scarico della pila (ES2) /Stack (SFS) è situato sul gomito dello scarico.



Dimensione (millimetri)


NO COMPONENTE MATERIALE E SPECIFICHE Q'TY OSSERVAZIONE
2-1 ELEMENTO R200: 8KΩ ±5% R150/250: 5300K ±3% RDT 1 PCS
2-2 FILO DI PIOMBO TPEF AWG22*1C 320℃ 65mm (Bianco)
2-3 RICOPRIRE Epossiresina   (Il nero)
2-4 ABITAZIONE JM19105 Φ6.35*54.6+S13+24UNF SUS304 1 PCS
2-5 TERMINOL AMP 250 #22-#18 2 PCS (Rosso)


Prestazione

NO Oggetto Segno Condizioni di prova Min. Valore normale Massimo. Unità
4-1. Resistenza a 200℃ R200

Ta=200±0.05℃

PT≦0.1mw

7,6 8 8,4
Resistenza a 150℃ R150

Ta=150±0.05℃

PT≦0.1mw

/ 29,65 /
Resistenza a 250℃ R250

Ta=250±0.05℃

PT≦0.1mw

/ 2,705 /
4-2. Valore di B B150/250   5141 5300 5459 K
4-3.

Dissipazione

Coefficiente

σ Nell'aria 3   / mw/℃
4-4. Costante di tempo τ Nell'aria / / 15 sec
4-5. Resistenza di isolamento / 500VDC 100 / /
4-6. Tensione di Withstand / CA 1500V 5 / / Sec
4-7. Temp.range di funzionamento / / -30 / +300



Prova di affidabilità


NO Oggetto Requisiti tecnici Condizioni di prova e metodo
5-1. Ad alta temperatura. Prova

DR/R25£±3%

DB/B£±3%

Nessun cambiamento con tensione di withstand,
Prestazione di Insalution.
Aspetto senza danno.

105±5℃, 1000±24 ore
5-2. A bassa temperatura. tes -30±5℃, 1000±24 ore
5-3. Resista alla prova di umidità Immagazzini nell'ambiente 65±2℃, 90%-95%RH per 1000±24 ore
5-4. Impiegati. ciclo di prova Disponga il campione in -30℃ per il min 10, in 25℃ per 10 minimi e nel ℃ 100 per 10 min. e nella ripetizione per 5 volte.
5-5 Prove di trazione

Dopo la prova di trazione, il sensore dovrebbe essere
nessun danno e nessun potere di falling.zero
il tasso del cambiamento della resistenza dovrebbe essere di meno
che ±1% in 25℃

Premi il cavo a 50mm a partire dal bordo interno del terminale del connettore, quindi eserciti tensionamento statico 10N fra il terminale ed il cavo per 1min, lungo direction.after assiale la prova, il controllo se ci sono c'è ne borken il cavo, cad o il danno e misura forza zero con riferimento a.
5-6 Prova di caduta

Nessun danno tecnico. potere zero
il tasso del cambiamento della resistenza dovrebbe essere meno di ±1% in 25℃

Cada il sensore direzione assiale del tester da un'alta e laterale diretta per cementare il pavimento, ogni direzione per un controllo di 5 times.then l'aspetto e per misurare la resistenza forza zero in 25℃
5-7 Prova di vibrazione Gamma di frequenza: 10-500HZ, velocità accelerata: 10g, tempo di spazzata di frequenza: sia la X che Y per 30 min.recover per 4 ore dopo la prova, rappresentazione ispezionano l'aspetto del sensore e misurano la resistenza di potere zero in 25℃



6,1 nel corso di stoccaggio e di trasporto, per altezza di pila non è più di 4 prodotti di CTN.
6,2 disponibile con tutti trasporti il metodo, ma eviti la pioggia, neve di lisciviazione diretta o indiretta e di danno meccanico.

6,3 i prodotti dovrebbero essere immagazzinati nella temperatura dell'ambiente - 10 ℃/+ ℃ 40, umidità relativa non sono più di 80%, ambiente non dovrebbe avere acido, gas di corrosione e dell'alcali o fonte radioattiva.


Attenzione sull'operazione

7,1 porterà il calore extra e colpirà la precisione di prova quando il passaggio corrente tramite il sensore, in vista di prima della selezione del sensore.
7,2 quando il prodotto si muove, l'installazione deve essere trattata delicatamente per evitare il danno causato tirando il prodotto.
7,3 la deformazione del prodotto, l'ossidazione ed altri fenomeni, non può essere usata, per non colpire l'accuratezza della temperatura.
7,4 le eccessive variazioni della temperatura dovrebbero essere evitate all'interno della gamma di temperatura di funzionamento.
7,5 non utilizzi nei gas corrosivi (quali la CO2, il NH3, SOX, il NOX, ecc.) oltre le circostanze specificate.
7,6 non utilizzi nei solventi organici alcalini e di elettrolisi, del sale, dell'acido, oltre le circostanze specificate.
7,7 nella temperatura limite, il prodotto può resistere alla scossa bassa temperatura ugualmente o troppo massima a breve termine, ma non può mettere a lungo il prodotto nella temperatura limite, per evitare accorciare il tempo di impiego del prodotto.

Se avete bisogno dell'aiuto, consulti prego il nostro personale di vendita o gli ingegneri, vi ringraziano!
