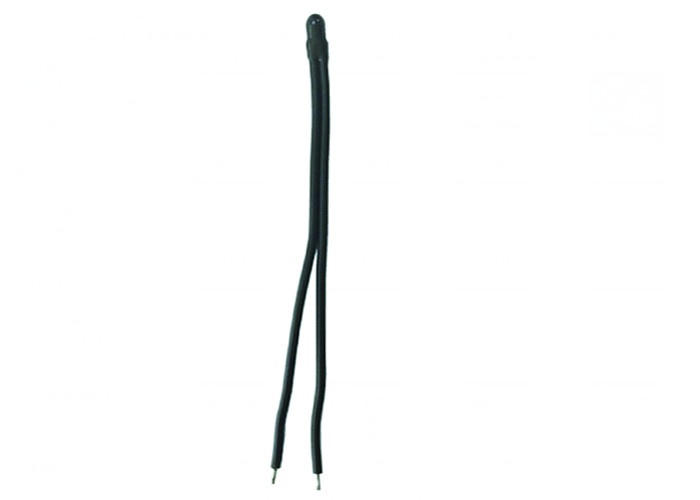

CWF1 ha personalizzato la risposta veloce Cushing automatico che riscalda il sensore di temperatura di NTC 10KOHM 3380 1%
Dettagli:
| Luogo di origine: | Dongguan, Guangdong, porcellana |
| Marca: | UCHI |
| Certificazione: | ROHS,UL |
| Numero di modello: | CWF 2 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | bimettalico |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | pacchetto standard dell'esportazione |
| Tempi di consegna: | 7~14 giorni |
| Termini di pagamento: | T / T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50000000PCS al mese |
|
Informazioni dettagliate |
|||
| Assemblea: | Morsetto o colla | Applicazione: | Variazione di temperatura della prova del cuscino automatico |
|---|---|---|---|
| Materiale capo: | Resina epossidica | Materiale filo: | XTPE, PVC, FEP |
| Temperatura di funzionamento: | -40~+80/105/125degC | Valore di resistenza: | 5K, 10K, 20K, 50K, 100K ecc. |
| Valore beta: | 3380,3470,3600,3950 ecc. | Elemento: | C-chip D-MF51 E-MF51E/MF52B F-MF11 G-MF55 H-MF52DE di A-MF52A B-MF58 |
| Evidenziare: | sensore di temperatura della termocoppia,sensore di temperatura della sonda del ntc |
||
Descrizione di prodotto
CWF1 ha personalizzato il sensore automatico 10KOHM 3380 1% di temperatura di riscaldamento di Cushing di risposta veloce
Descrizione
Le sonde del termistore sono inestimabili per la percezione dei livelli di temperatura in varie industrie che variano dalla HVAC e dalla manipolazione degli alimenti alla ricerca del laboratorio ed automobilistica. In tali applicazioni, è critico che la sonda del termistore ha usato è accurata assicurare il monitoraggio termico affidabile.
Un fornitore di livello internazionale dei termistori e delle sonde del termistore ed assemblee, offriamo le sonde della temperatura progettate e sviluppate dalla terra in su. I termistori che utilizziamo sono creati da una miscela precisa delle materie prime e sono elaborati facendo uso delle tecniche private che provocano i componenti discreti, le sonde e le assemblee superiori.
Fabbrichiamo le sonde della temperatura del grado del laboratorio, la temperatura in superficie che percepiscono le sonde, le micro sonde come pure molti altre destinate per essere adatte alle applicazioni specifiche. I nostri ingegneri elettronici sono esperti nella progettazione della temperatura che percepisce le sonde e le assemblee che utilizzano i termistori come pure di RTDs adatto per le applicazioni più esigenti.
File pdf:
Profilo 1 del sensore di temperatura di NTC di 2.pdf
Profilo 2 del sensore di temperatura di NTC di 2.pdf
Dimensione (unità: millimetro)
Serie: CWF 1
Applicazione: Variazione di temperatura della prova del cuscino automatico
Assemblea: Morsetto o colla
Caratteristiche
Tempo di reazione veloce
A prova d'umidità, impermeabile
Monti facilmente
Disponibile su misura
Il termistore dei chip-NTC ha usato
Officina del termistore di rendimento elevato e di alta qualità NTC
Abbiamo la tecnologia di base unica del capo e di processo con i diritti di proprietà intellettuale privati dell'attrezzatura ceramica della polvere, fatti dei chip, produzione in serie automatica di rendimento elevato NTC.
Abbiamo più di 12 serie della linea di produzione automatica dei termistori di rendimento elevato NTC, prodotti presentano i vantaggi di grande produzione, l'alta qualità, la buona coerenza, l'alta affidabilità, inoltre possono essere fatte di molti generi di sensori di temperatura di NTC, anche possono essere fornite ad altre fabbriche dei sensori di NTC ed essere esportate in grande quantità a d'oltremare.
|
|
|
Numerazione della parte
Modelli normali
|
CWF1 Rivestimento dell'epossiresina
|
|
|
Alluminio CWF2, rame, cappuccio di acciaio inossidabile
|
|
|
Cappuccio di plastica CWF3
|
|
|
CWF4 ha riparato la lamiera sottile
|
|
|
Forma speciale CWF5
|
|
Sensore di temperatura di NTC -- un'occhiata all'officina
Vantaggi e caratteristiche del sensore di temperatura automatico
- Abbiamo il cuore del sensore di temperatura di NTC--serie complete di linea di produzione e tecnologia di base dei diritti di proprietà intellettuale privati per il termistore di misura NTC di temperatura di rendimento elevato.
- Abbiamo tutti i tipi di elemento di centro di NTC del sensore di temperatura di NTC--i termistori di misura della temperatura di rendimento elevato sono la propria produzione, la serie completa, diversità strutturale. I nostri prodotti possono soddisfare le richieste della misura di previsione nell'area differente della temperatura dalla bassa temperatura, dal medium e dalla bassa temperatura alla temperatura medium alta. Questi prodotti hanno passato molte certificazioni di sicurezza di domestico e di straniero.
- Le caratteristiche della temperatura e della resistenza possono soddisfare le richieste del cliente interamente e sostengono la migliore convenienza ai clienti.
- La tecnica di fabbricazione matura del sensore di temperatura di NTC, la fabbricazione in serie su grande scala, prodotto ha la migliore abilità del sigillamento dell'isolamento, la collisione meccanica, resistenza alla flessione, ben impostato.
- Piccolo tempo termico, risposta veloce
- Multi categoria, serie completa, molti generi di alloggio lui configurazione, facili da assemblare
- Abbiamo alte attrezzature di ispezione del lavel che fuori processo rigoroso e normativo carrry di ispezione.
- I nostri prodotti con alta precisione, l'alta affidabilità, l'alta stabilità, alta comunanza intercambiabile e alta sono avanzati nell'industria.
(Il più alta tolleranza può essere portata ±0.02℃) (anni di ‰ di tasso ≤1 del drif)
La temperatura di funzionamento e l'ambiente del sensore di temperatura di NTC dipendono dalla prestazione specifica del suoi elemento e filo di piombo di centro:
►Termistore differente di NTC utilizzando nei sensori di temperatura di NTC con la seguente temperatura di funzionamento differente:
Chip o MF52A, MF51E, MF55: la temperatura resiste al grado 125℃, la temperatura reale per resistere al grado 150℃
MF58: la temperatura resiste al grado 200℃, la temperatura reale per resistere al grado 250℃
MF51: la temperatura resiste al grado 200℃, la temperatura reale per resistere al grado 250℃
Speciale MF51: la temperatura resiste al grado 250℃, la temperatura reale per resistere al grado 300℃
Chip saldato: la temperatura resiste al grado 450℃, la temperatura reale per resistere al grado 500℃
►Condizioni di funzionamento
Nell'ambiente di temperatura elevata, di alta corrosione humidty ed alta, suggeriamo di usare il tipo sigillato di vetro termistore come l'elemento di centro. Ed il tipo MF51 sarà il migliore termistore di NTC nell'ambiente di alta umidità.
►Considerazioni di progettazione e procedura del sensore di temperatura:
1. Scelga la forma che acoording alla progettazione del cliente o monti i requisiti e confermi il termistore.
2. confermi l'elemento del termistore ed altri materiali secondo il requisito dei clienti
3. scelga la resistenza adatta, il valore di B e la tolleranza
4. scelga la tecnologia adatta dell'isolamento ed a prova d'umidità per soddisfare la richiesta del cliente
5. scelga la struttura adatta dell'incapsulamento per soddisfare i requisiti prestazionali della resistenza di scossa meccanica
6. soddisfaccia le richieste speciali del cliente.
Prova di affidabilità
| Elemento della prova | Norma della prova | Metodo di prova | Requisiti prestazionali |
| Resistenza di potere zero | IEC 60539-1 | Immerga i campioni nel bagno caldo a 25℃±0.005℃, la resistenza costante della prova |
Tol ±1% di resistenza
|
| Valore di B | IEC60539-1 | Immerga i campioni nel bagno caldo a 25℃, a 50℃ (o a 85℃), alla resistenza costante della prova e calcoli il valore di B |
Tol ±1% di resistenza
|
| Caduta libera |
IEC60068-2-32
|
Altezza di caduta: 1.5±0.1m, di superficie: Cemento, 1 volta |
Nessun danno ovvio, R25△ R/R≤±1%
|
| Isolamento |
IEC60539-1
|
pressione 500V su resistenza di isolamento della prova delle coperture dell'isolamento |
>500MOhm
|
| Resista alla tensione | IEC60539-1 |
Resista alla tensione: 1500V/AC, perdita corrente: durare 2mA: 60sec
|
Nessun danno ovvio
|
| Tensione | IEC60068-2-21 |
Tiri la velocità uniforme all'estremità, F>4.0KG (richiesti dal cliente)
|
Nessun danno ovvio, R25△ R/R≤±1%
|
| Vibrazione | Q/HBm 108-94 | Frequenza della prova: 10~500Hz, oscillazione: accelerazione di 1.2mm: 30m/s2 direzione X, Y, tempo di Z: 8Hour/direction |
Nessun danno ovvio, R25△ R/R≤±1%
|
| Umidità e calore costanti | IEC60068-2-78 | Impiegati: Umidità 40±2℃: Tempo 92-95%RH: ± 1000 24 ore |
Nessun danno ovvio, R25△ R/R≤±1%
|
| Costante di tempo termica | EC60539-1 | Immerga in acqua 25℃, dopo equilibrio termico, immerga in 85℃, la resistenza arriva 63,2%, calcolano il tempo totale |
<10 sec="">
|
| Stoccaggio ad alta temperatura | IEC60068-2-2 | Impiegati: Tempo 125℃±5℃: ± 1000 24 ore | Nessun danno ovvio, R25△ R/R≤±1% |
| Freddo e shock termico | IEC60068-2-14 |
T1 di -40℃~+125℃: tempo di ciclo 30min: 1000
|
Nessun danno ovvio, R25△ R/R≤±1%
|
| Esperimento di colpo | IEC60068-2-77 |
Accelerazione: durare di impulso 250m/s2: tempi di colpo 6ms: Tempo di recupero 1000: 2 ore
|
Nessun danno ovvio, R25△ R/R≤±1%
|
| Stoccaggio di bassa temperatura | IEC60068-2-1 |
Impiegati: Tempo 40±2℃: ± 1000 24 ore
|
Nessun danno ovvio, R25△ R/R≤±1%
|
| Spruzzo di sale | IEC60068-2-11 | Impiegati: Ora della raccolta 35±2℃: tempo 1.0mL~2.0mL: determini per come richiesta reale |
Nessun danno ovvio, R25△ R/R≤±1%
|
Introduzione delle attrezzature di ispezione e della prova
|
|
|
|
Nome: Minimo alto- - camera dello shock termico Funzione: il prodotto della prova resiste a minimo alto- - camera dello shock termico |
Nome: Camera di umidità e di temperatura costante Funzione: stato di stoccaggio dei prodotti della prova nell'ambito di umidità e di calore costanti |
|
|
|
|
Nome: Apparecchiatura di collaudo di vibrazione Funzione: verifichi l'effetto sul prodotto durante il trasporto generato da frequenza e da ampiezza di vibrazione |
Nome: Macchina della prova di spruzzo del sale Funzione: Resistenza del prodotto della prova ad ossidazione, corrosione |
|
|
|
Nome: Analizzatore di dimensione delle particelle del laser Funzione: Analizzi il materiale della dimensione delle particelle del laser |
Nome: Vacum & forno asciutto ad alta temperatura Funzione: prova ad alta temperatura invecchiare |
|
|
|
Nome: Analizzatore di spettro Funzione: analizzi il contenuto nocivo della sostanza dei prodotti |
Nome: Spessimetro elettrolitico Funzione: Usato per verificare spessore di rivestimento di materia prima |
|
|
|
Nome: Strumento temporaneo costante del bagno d'olio Funzione: temperatura ambiente della prova a resistenza costante del punto (tolleranza ±0.002℃) |
Nome: Lavandino della prova di precisione di bassa temperatura Funzione: Temperatura della prova a resistenza costante del punto durante il -70℃~0℃ (tolleranza ±0.01℃) |
|
|
|
Nome: Tensione costante di CC ed alimentazione elettrica corrente costante (a corrente forte) Funzione: Curva della prova U-I |
Nome: Selezionatore del termistore di alta precisione Funzione: Resistenza della prova del termistore |
|
|
|
Nome: Dissipazione e strumento difficile termico di costante di tempo Funzione: Dissipazione della prova e costante di tempo termica |
Nome: Tester di impatto di NTC Funzione: Capacità di impulso della prova a che i prodotti possono resistere |
|
|
|
Nome: Resista allo strumento della prova di tensione Funzione: L'isolamento della prova resiste alla tensione |
Nome: Alimentazione elettrica di tensione costante di CC Funzione: Consumo di energia stimato della prova |
