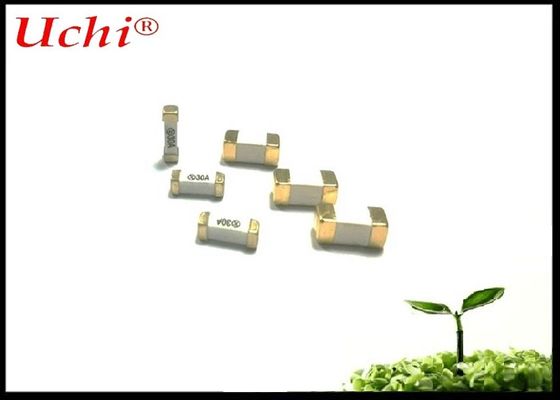

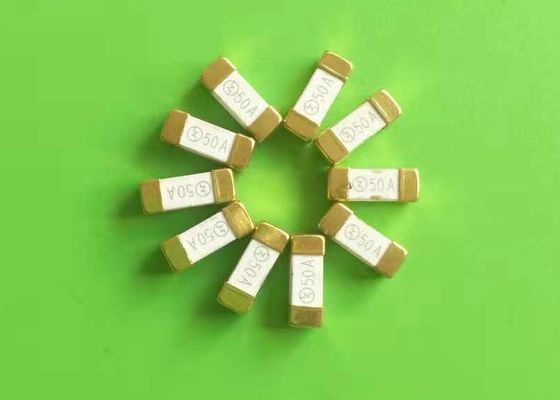

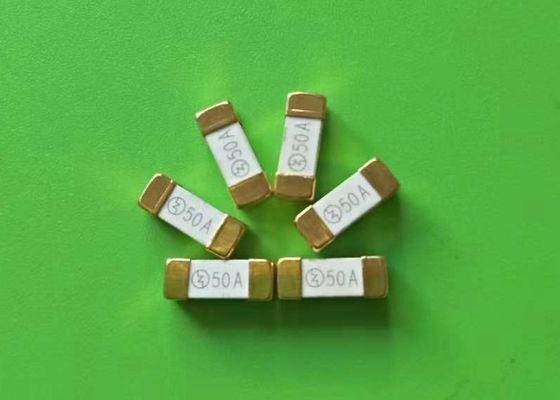

1032 1245 4512 serie digiunano ente quadrato ceramico a corrente forte del fusibile 50A 12x4.5mm del fusibile sostituto
Dettagli:
Certificazione: | UL |
Numero di modello: | 4512 serie |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | bimettalico |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | 20A-30A: fusibili 2000pcs in nastro (larghezza 24mm) ed in bobina (diametro 13inch); 40A-100A: fusib |
Tempi di consegna: | 7-10 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 100,000,000pcs/month |
Informazioni dettagliate |
|||
Nome: | 4512 Fusibile in mattoni | Valutazioni attuali: | 50A |
---|---|---|---|
Tensione nominale: | 32V,63V,72V,80V,125V | Capacità di rottura: | CA 500 A a 125 V, CC 1 KA |
Velocità: | Ad azione rapida | Corpo: | Ceramica quadrata |
Incapsulamento: | Montaggio superficiale | Standard: | UL248-1/14 |
Evidenziare: | mini fusibili in vetro,fusibile al piombo radiale,fusibile in mattoni ad alta corrente da 50 A |
Descrizione di prodotto
1032 1245 4512 ente quadrato ceramico a corrente forte sostituto veloce del fusibile 50A 12x4.5mm del mattone del pacchetto del supporto della superficie di serie
Descrizione
Il fusibile NANO del ² di 4512 serie è rapido agire, fusibile molto a corrente forte progettato per le alte applicazioni della corrente di funzionamento. Offre una resistenza superiore del riciclaggio termico di 500 cicli con il suo aumento di bassa temperatura e caratteristiche eccellenti della stabilità di temperatura, è ideale da essere utilizzato nell'attrezzatura di telecomunicazioni e di datacom quali il server di qualità superiore, la stazione base, le alimentazioni elettriche e le applicazioni di calcolo della lama. La protezione di circuito di alto-amp di 463 offerte di serie, le valutazioni d'interruzione ultraelevate (fino a 500A@ 72VDC) e la piccola dimensione (10,1 millimetri x 3,12 millimetri x 3,12 millimetri) e il formfactor del superficie-supporto per aiutare economia di spazio.
Caratteristiche
* fusibile a corrente forte sostituto veloce del mattone
* il supporto di superficie si degna di spazio di risparmi
* ente ceramico di Suqare con progettazione del cappuccio protettivo
* progettato a UL248-1/14
* nuovo Arrial
Applicazioni
Server di qualità superiore
Alimentazione elettrica della stazione base
Modulo del regolatore di tensione per il server del PC
Sistema di ventola di raffreddamento per il server del PC
Domande di calcolo di (ATCA) di architettura di telecomunicazione di avanzamento di computazione della nuvola
Sistema di gestione della batteria (strumenti industriali)
Caratteristiche elettriche
Ampère | 1,0 dentro | 2,5 dentro | 3,5 dentro |
20-50A | min 4hour. | <10s> | - |
60-100A | min 4hour. | - | <10s> |
Specifiche
1. Valutazione d'interruzione di CA (misurata a tensione designata, al closing casuale 100% di fattore di potenza)
2. valutazione d'interruzione di CC (misurata a tensione designata, costante di tempo di meno di 50 microsecondi,
fonte della batteria)
3. I2t d'effetto ad arco tipici sono misurati alla corrente di 10In, la banca della batteria di CC, ma non superare l'interruzione
valutazione, costante di tempo del circuito calibrato meno di 50 microsecondi)
4. la qualificazione interna per 40A-60A @ 80Vdc, l'approvazione dell'UL è in corso
Dimensione (millimetri)
Disposizione raccomandata del cuscinetto
20A-30A: Raccomandi lo spessore della traccia è 3oz; la larghezza minima della traccia è 10mm
40A-50A: Raccomandi lo spessore della traccia è 3oz; la larghezza minima della traccia è 15mm
60A-70A: Raccomandi lo spessore della traccia è 3oz; la larghezza minima della traccia è 22mm
80A-100A: Raccomandi lo spessore della traccia è 6oz; la larghezza minima della traccia è 33mm
Caratteristiche di saldatura
Saldatura di riflusso
• Temperatura: 260° C
• Tempo: Massimo 30 secondi
Curve Del tempo correnti
Temperatura che riduce le imposte su curva
Temperatura di funzionamento normale: 25℃± 2℃
Temperatura di funzionamento: -55℃ a 125℃ con il fattore di correzione adeguato applicato.
Grafico del fattore di correzione
QTY di ordine di minimo e del pacchetto

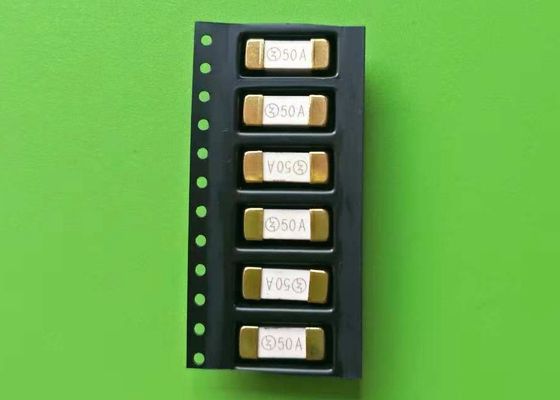

20A-30A: fusibili 2000pcs in nastro (larghezza 24mm) ed in bobina (diametro 13inch);
40A-100A: fusibili 1000pcs in nastro (larghezza 24mm) ed in bobina (diametro 13inch)
