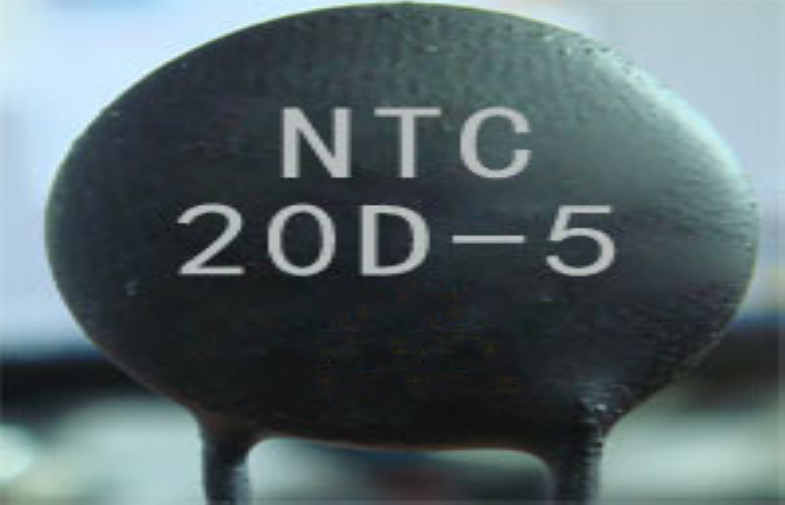

• termistore 20D, elemento ceramico di potere di 20mm NTC a semiconduttore
termistore 20D, elemento ceramico di potere di 20mm NTC a semiconduttore

termistore 20D, elemento ceramico di potere di 20mm NTC a semiconduttore

Dettagli:

Luogo di origine: Dongguan, Guangdong, Cina
Marca: UCHI
Certificazione: 5D-20
Numero di modello: UL.VDE.SGS.

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5000pcs
Prezzo: Negotiable
Imballaggi particolari: Massa/munizioni/bobina
Tempi di consegna: 3 ~ 5 giorni lavorativi
Termini di pagamento: T/T, Paypal, Western Union, grammo dei soldi
Capacità di alimentazione: 8000,000,000PCS al mese
Miglior prezzo Contatto

Informazioni dettagliate
Evidenziare:

sensore di temperatura del ntc

,

termistore del ntc di potere

Descrizione di prodotto

termistore 20D, elemento ceramico di potere di 20mm NTC a semiconduttore



Dettaglio rapido:



• Risposta di piccola dimensione e veloce

• Alto potere che tratta capacità

• Risposta veloce alla punta di corrente

• Alta costante materiale (valore di B)

• Resistenza residua bassa

• Ampia gamma di temperatura di funzionamento -55 a +200C

• La tolleranza permissibile R25 è ±20%

• Stabilità a lungo termine ed affidabilità





Descrizione:



MF72 il termistore di potere NTC è un genere di elemento ceramico a semiconduttore che principalmente ha fatto dal materiale dell'ossido di metallo di transizione ed appartiene ai termistori negativi della temperatura. Quando sintonizzate su un materiale elettrico, la punta di corrente può essere repressa da un termistore di potere NTC collegato in serie con il circuito principale. A causa dell'azione continua della corrente, la temperatura del termistore di potere NTC che si alza, la resistenza rapidamente cadrà ad un valore poco elevato, il potere consumato può essere trascurata. Così non può colpire la corrente di funzionamento normale. Di conseguenza, facendo uso di potere NTC il termistore è il più efficacemente un amd la maggior parte di breve misura per reprimere la punta di corrente, proteggente il materiale elettrico dalla distruzione.





Applicazioni:



Può essere installato nei circuiti principali di:

• Alimentazioni elettriche ed invertitori

• Gruppi di continuità

• Lampade economizzarici d'energia

• Alimentatori elettronici

• Protezione del filamento di vari tipi di lampade

• Alcuni tipi di radiatori

• Per gli più alti circuiti principali chieda notizie sul MF73

 e limitatori di sovracorrente di serie MF74.





Specifiche:



Numero del pezzo: MF72-5-D20MSSB

TERMISTORE DI NTC

5Ohm

Rev.: 1/A (2012.06.29)



1. ASPETTO





1-1. Dimensioni (millimetro)





           termistore 20D, elemento ceramico di potere di 20mm NTC a semiconduttore 0



1-2. Segno

■ NTC

5D-20

marcatura di □No





1-3.Coating



 □ nessun rivestimento

Rivestimento del ■







Materiale

      resina del ■PF

      □Silicon

     □Epoxy

      □Others





Colore

 □Green

 □Red

 □Tan

 ■Black

 □Blue



1-4. Cavi

□Tin – filo di rame placcato

filo di acciaio ■Tin-placcato

□ del ■Straight Asse-formato

□In-Formando □ nessun cavo





Dmassima: 22,0

Tmassimo: 7,0

F: 7.5/10±1.0



d: 0.8/1.0±0.5

Lmin: 29





2. CARATTERISTICHE MECCANICHE



Oggetto

Specificazione

Condizioni di prova & metodi



2-1. Lega per saldatura-abilità

I terminali saranno inscatolati uniformemente ed il suo area≥95%



Immergendo i terminali del theNTC ad una profondità di 15mm in un bagno di saldatura di 245±5℃ ed al posto di 6mm lontano dal corpo di NTC per 3±0.5s (vedi i tum di IEC68-2-20 /GB2423.28)



 2-2. Resistenza a calore di saldatura



Danno meccanico non visibile.

ΔR/RN ≤20%

(=∣RN-RN'∣ di ΔR)



Immergendo i terminali di NTC ad una profondità di 15mm in un bagno di saldatura di 260±5℃ ed al posto per 6mm qui sotto dal corpo di NTC per 3±0.5s.After recovering4-5h sotto 25±2℃. Il valore stimato RN della resistenza di potere zero sarà misurato.

(Vedi la TB di IEC68-2-20 /GB2423.28)







Numero del pezzo: MF72-5-D20MSSB

TERMISTORE DI NTC

5Ohm

Rev.: 1/A (2012.06.29)

 2-3. Forza del terminale del cavo



Nessun scoppi

ΔR/RN ≤20%

(=∣RN-RN'∣ di ΔR)

Fissi il corpo ed applichi una forza gradualmente ad ogni cavo fino a 10N e poi tenga per 10sec, tenga il corpo ed applichi una forza ad ogni cavo fino a 90°slowly a 5N in direzione dell'asse del cavo e poi tenga per 10sec e faccia questo nella ripetizione opposta della direzione per l'altro terminale. Dopo il recupero del 4~5h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato.

 (Vedi IEC68-2-21/GB2423.29 il uA/Ub)

CARATTERISTICHE 3.ELECTRICAL

stati 3-1.Test & metodo

Oggetti

Spec.

Condizioni di prova & metodi

resistenza Forza zero 3-1-1.Rated

R diN (ohm)

   5±20%

Impiegati ambientali. Gamma: 25℃±2℃ (TA).

Tensione di prova: 1.5VDC

Dopo la collocazione per 1~2 ore sotto i TUM, il valore della resistenza sarà misurato.



costante di dissipazione 3-1-2.Thermal

 (mW/°C)

25

La costante termica di dissipazione (d) potrebbe essere calcolato dal rapporto di un cambiamento nella dissipazione di potere (DP) del termistore ad un cambiamento nella temperatura (distacco) del termistore ad una temperatura ambiente specificata



costante di tempo 3-1-3.Thermal

t (s)

103

Il tempo (t) sarà misurato all'interno di cui il mutamento di temperatura del termistore di NTC è raggiunto a 63,2% del cambiamento di temperatura ambiente nella circostanza di potere zero



costante 3-1-4.Material

B (°K)

3000±5%

×Ln (R1/R2) di B=T1T2/(T2 - T1)

La R1, R2 è la resistenza forza zero al T1, T2

T1 = 298.15°K (25°C) T2 = 323.15°K (50°C)







Numero del pezzo: MF72-5-D20MSSB

TERMISTORE DI NTC

5Ohm

Rev.: 1/A (2012.06.29)

corrente dello stato 3-1-5.Max.Steady

(A)

             8

Danno meccanico non visibile.

ΔRN/MARINA MILITARE ≤20%

(=∣RN-RN'∣ di ΔR)

Impiegati ambientali. Gamma: 25℃±2℃.

Corrente difficile: 7A





4. Prova di affidabilità

Oggetti

Spec.

Condizioni di prova & metodi

*4-1. Impiegati. Prova di riciclaggio







Danno meccanico non visibile.



ΔRN/MARINA MILITARE ≤20%

(=∣RN-RN'∣ di ΔR)



Tum: - TB di 40±3℃/30min→25±2℃/5min→: cicli di 160±3℃/30min→25±2℃/5min: 5times

Dopo il recupero dei 4~5 h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato.

*4-2. Prova di riciclaggio elettrica



Impiegati ambientali. Gamma: 25℃±2℃.

Cicli: 2,000times inserita/disinserita: s 5 s/55

Corrente della prova: 7A

Dopo il recupero del 4~5h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato.



Prova di *4-3.LoadLife (resistenza)



Impiegati ambientali. Gamma: 25℃±2℃; 7A/1,000±24h

Dopo il recupero dei 4~5 h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato.



*4-3. Prova di umidità



Danno meccanico non visibile.



ΔRN/MARINA MILITARE ≤20%

(=∣RN-RN'∣ di ΔR)

Impiegati ambientali. gamma: 40℃±2℃

Destra: 93±3%, stimolato tempo: 1000±24 h

Dopo il recupero dei 4~5 h sotto 25±2℃, il valore stimato RN della resistenza di potere zero sarà misurato.













































































Numero del pezzo: MF72-5-D20MSSB

TERMISTORE DI NTC

5W

Rev.: 1/A (2012.06.29)

5. ISPEZIONE

5-1. Ispezione del lotto

Campionamento con IEC410/iso 2859-1 (GB/T2828.1-2003) di BACCANO;  Provando con SPEC.NO.: WWSMF21-15-18.

Oggetto

L'IL

AQL



Oggetto

L'IL

AQL

Aspetto

Ⅱ

0,65

Resistenza Forza zero stimata Marina militare

Ⅱ

0,65



Saldare-abilità

S-2

2,5

Corrente dello stato di Max.Steady (A)

S-2

2,5













5-2. Ispezione periodica

Si vedano gli oggetti con



6. SISTEMA DI NUMERAZIONE ED IMBALLAGGIO

6-1. NUMERAZIONE DELLA PARTE



MF72

-

5

-

D20

M.

S

S

B

　       ⑦ del ⑥ del ⑤ del ④ del ③ del ② del ①　　



Serie del ①: MF72 - Per la limitazione della corrente di afflusso

Resistenza stimata di potere zero del ②: 5 - 5Ω

Disco del ③. Diametro: D15 - 15mm D11 - 11mm

Tolleranza del ④ di resistenza:  M. - ±20% K - ±10%

Forma del ⑤ dei cavi: U - S informata - Diritto

A - N formata asse - nessun cavi

Materiale di rivestimento del ⑥: S - Silicone N - Nessun rivestimento

P - Resina E - epossidico del PF

Tipo di imballaggio del ⑦: B - Ammassa A - Munizioni R - Bobina







numerazione 6-2.Lot



0



1



01



③ del ② del ①

Anno del ① di 0 franco fabbrica: 2000 (1: 2001,…, 9: 2009)

Mese del ② di 1 franco fabbrica: Il 2 gennaio (: Febbraio,…, 9: Settembre, O: Ottobre, N: Novembre, D: Dicembre).

Numero di serie del ③ di franco fabbrica nel mese corrente: 01~99: No. 01~99, J0: No.100, J1~J9: No.101~109, K0: No.110,

K1~K9: No.111~119, S0: No.190, S1~S9: No.191~199, T0: No.200,…



Numero del pezzo: MF72-5-D20MSSB

TERMISTORE DI NTC

5Ohm

Rev.: 1/A (2012.06.29)

6-3. Tipo di imballaggio

Massa del ■

Munizioni del □

Bobina del □



7. Gamma di temperatura di funzionamento:

-55 ~ + 200℃

8. CONDIZIONI DI STOCCAGGIO:

8-1.Temperature: -10℃~+40℃

8-2. Umidità: ≤70%RH

8-3. Termine: mesi ≤6 (primi/primi in fuori)

8-4. Posto:

Faccia non esponendo le componenti alle seguenti circostanze, altrimenti, può provocare il deterioramento delle caratteristiche.

1) Gas corrosivo o gas di deossidazione.

2) Gas infiammabili ed esplosivi.

3) Liquido del petrolio, dell'acqua e del prodotto chimico.

4) Nell'ambito della luce solare.

8-5. Trattando dopo la guarnizione si apre: Dopo il disimballaggio del pacchetto minimo, risigillilo subito o immagazzinilo interno un contenitore sigillato con un essiccante.



9. AVVERTIMENTO!

Non applichi le componenti nelle seguenti circostanze, altrimenti, può provocare il deterioramento delle caratteristiche, la distruzione delle componenti o nel peggiore dei casi, a fuoco di cattura.

1) Superando Imassima.

2) Superamento della gamma di temperatura nominale.

3) Dissipazione termica inferiore (dovuto la dissipazione termica male inferiore, una certa parte del corpo delle componenti sarà surriscaldata e poi sarà danneggiata.)




Vantaggio competitivo:



  1. Rifornimento della fabbrica direttamente
  2. Certificati completati quali l'UL, il VDE, lo SGS, ecc e alta qualità disponibili
  3.  Consegna rapida
  4. Migliori servizi di assistenza al cliente
  5. OEM & ODM disponibili



termistore 20D, elemento ceramico di potere di 20mm NTC a semiconduttore 1
