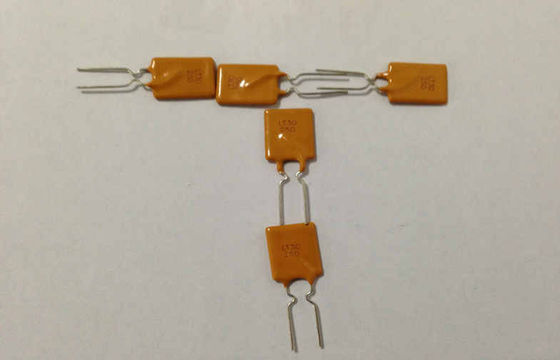

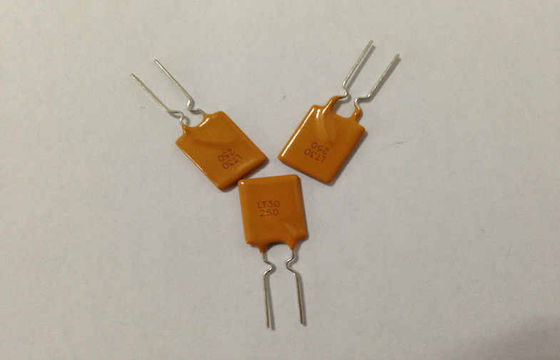

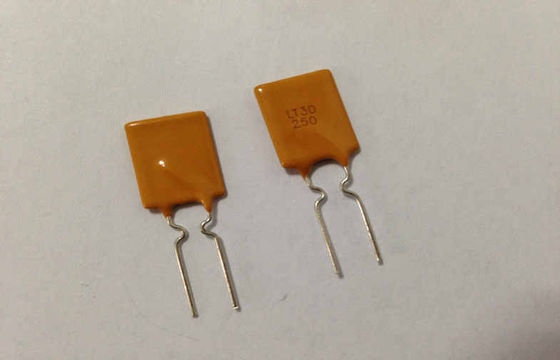

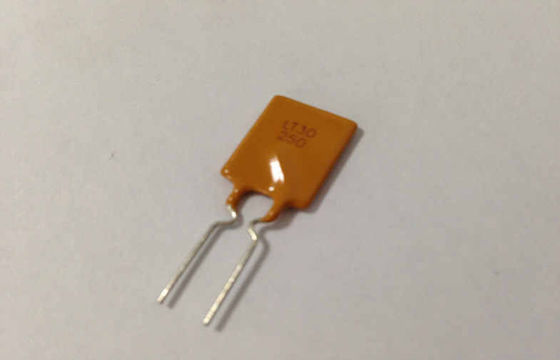

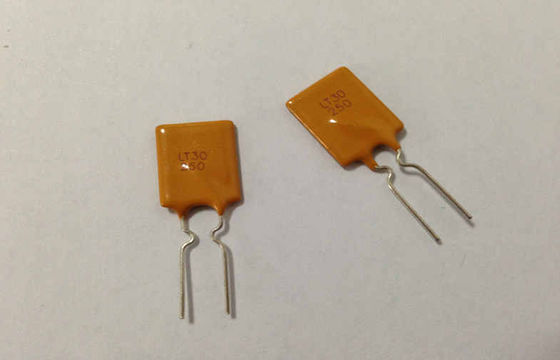

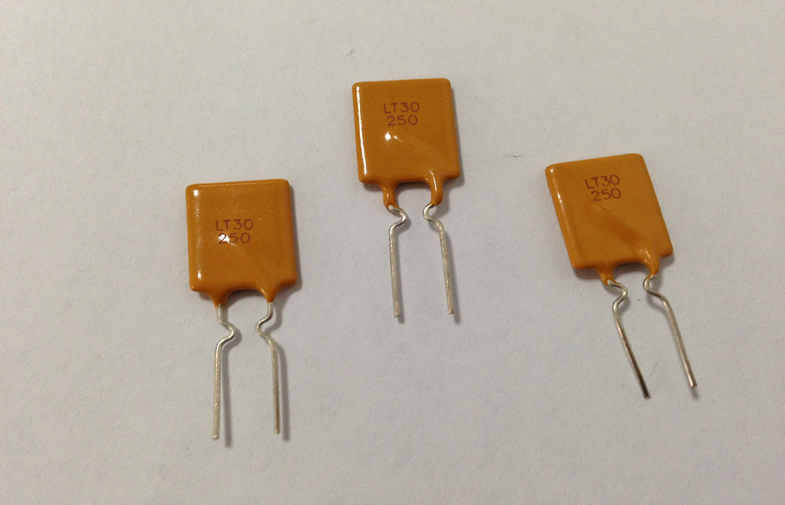

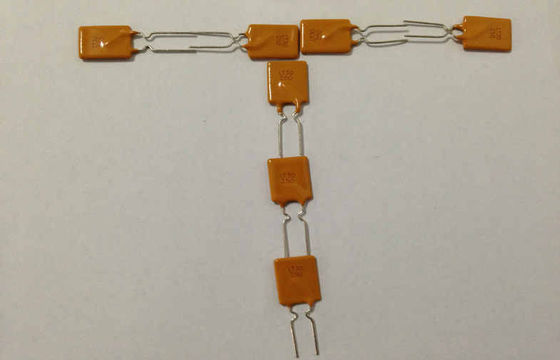

Fusibili resettabili PPTC da 30V 2.5A
Dettagli:
| Luogo di origine: | Dongguan, Guangdong, porcellana |
| Marca: | UCHI |
| Certificazione: | ROHS,SGS,UL,VDE |
| Numero di modello: | LT30250 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Massa 500PCS/BAG |
| Tempi di consegna: | 3 ~ 5 giorni lavorativi |
| Termini di pagamento: | T/T, Paypal, Western Union, grammo dei soldi |
| Capacità di alimentazione: | 8000,000,000PCS al mese |
|
Informazioni dettagliate |
|||
| Evidenziare: | fusibile resettable del polyswitch,dispositivi resettable del polyswitch |
||
|---|---|---|---|
Descrizione di prodotto
Dip 30V 2.5A PPTC Fuse resettabile, Polyswitch PTC Dispositivi per la protezione da sovra-corrente
Rapido dettaglio:
• Tempo di percorrenza veloce e protezione resettabile
• Protezione da sovraccarico e sovra-temperatura
• Ampia gamma di offerte di corrente (input) e tensione (Vmax)
• Bassa resistenza
• RoHS, senza piombo, senza alogeni
Descrizione:
La famiglia Cooper Bussmann di PPTC resettabili PolyTronTM è ideale per proteggere applicazioni sensibili alle alte temperature di funzionamento ambientali oI PPTC funzionano come un dispositivo con coefficiente di temperatura positivo.e la corrente eccessiva farà aumentare la resistenza del dispositivo fino aIl PPTC è in grado di limitare il livello di corrente non sicuro.apertura del circuito per proteggere da sovraccarico o elevata correnteCondizione della temperatura ambiente. Una volta rimosso il guasto o raffreddata la temperatura ambiente, il PPTCautomaticamente resettare e riattivare i livelli di corrente sicuri, consentendocorrente per fluire attraverso il circuito. I PPTC sono comunemente utilizzati in applicazioni in cui è richiesto un tempo di attività costantee/o in circuiti non facilmente accessibili da un utente o da un tecnico di manutenzione.Disponibile in supporti di montaggio superficiale e radiale, Cooper Bussmann resettabileLe PPTC contribuiscono a migliorare la sicurezza e l'affidabilità delle attrezzature dei clientiin tutto il mondo.
Applicazioni:
• Attrezzature mediche
• Energia industriale e trasmissione
• Prodotti bianchi
• Telecomunicazioni e reti
• Computer e periferici
• Elettronica di consumo e automobilistica
• Batterie e dispositivi ricaricabili
Specificità:
Dimensioni del prodotto in millimetri
 |
|
Numero della parte |
A |
B |
C |
D |
E |
F |
Piombo |
|
|
Max. |
Max. |
Tipo. |
Min. |
Max. |
Tipo. |
Stile |
DimensioneΦ) |
|
|
LT30-090 |
6.0 |
13.8 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-110 |
7.8 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-135 |
8.9 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-160 |
9.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-185 |
10.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-250 |
11.7 |
19.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-300 |
11.7 |
21.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-400 |
14.2 |
23.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-500 |
14.4 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-600 |
16.7 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-700 |
19.4 |
29.6 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-800 |
21.6 |
31.9 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-900 |
24.5 |
36.4 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
Caratteristiche elettriche a 25 °C
|
Numero della parte |
Io...H |
Io...T |
V.massimo |
Io...massimo |
Tviaggio |
Pdtipico |
Rmin |
Rmassimo |
|
|
(A) |
(A) |
(V) |
(A) |
Corrente ((A) |
Tempo (s) |
(W) |
(Ω) |
(Ω) |
|
|
LT 30-090 |
0.90 |
1.80 |
30 |
40 |
4.50 |
7.1 |
0.91 |
0.07 |
0.12 |
|
LT 30-110 |
1.10 |
2.20 |
30 |
40 |
5.50 |
6.6 |
1.00 |
0.05 |
0.10 |
|
LT 30-135 |
1.35 |
2.70 |
30 |
40 |
6.75 |
7.3 |
1.11 |
0.04 |
0.08 |
|
LT 30-160 |
1.60 |
3.20 |
30 |
40 |
8.00 |
8.0 |
1.20 |
0.03 |
0.07 |
|
LT 30-185 |
1.85 |
3.70 |
30 |
40 |
9.25 |
8.7 |
1.27 |
0.03 |
0.06 |
|
LT 30-250 |
2.50 |
5.00 |
30 |
40 |
12.50 |
10.3 |
1.34 |
0.02 |
0.04 |
|
LT 30-300 |
3.00 |
6.00 |
30 |
40 |
15.00 |
10.8 |
2.00 |
0.02 |
0.05 |
|
LT 30-400 |
4.00 |
8.00 |
30 |
40 |
20.00 |
12.7 |
2.50 |
0.01 |
0.03 |
|
LT 30-500 |
5.00 |
10.00 |
30 |
40 |
25.00 |
14.5 |
3.00 |
0.01 |
0.03 |
|
LT 30-600 |
6.00 |
12.00 |
30 |
40 |
30.00 |
16.0 |
3.50 |
0.005 |
0.02 |
|
LT 30-700 |
7.00 |
14.00 |
30 |
40 |
35.00 |
17.5 |
3.80 |
0.005 |
0.02 |
|
LT 30-800 |
8.00 |
16.00 |
30 |
40 |
40.00 |
18.8 |
4.00 |
0.005 |
0.02 |
|
LT 30-900 |
9.00 |
18.00 |
30 |
40 |
40.00 |
20.0* |
4.20 |
0.005 |
0.01 |
Io...H=Corrente di tenuta: corrente massima alla quale il dispositivo non si innesca a 25°C in aria stagna.
Io...T=Corrente di accensione: corrente minima alla quale il dispositivo si accende sempre a 25°C.
V.massimo= Dispositivo a tensione massima in grado di resistere senza danni alla corrente nominale.
Io...massimo= Corrente di guasto massima che il dispositivo può sopportare senza danni alla tensione nominale.
Tviaggio=Tempo massimo di decollo a corrente assegnata.
Pdtipico= dissipazione di potenza tipica: quantità tipica di potenza dissipata dal dispositivo quando si trova in un ambiente di aria.
Rmin=Resistenza minima del dispositivo a 25°C prima del decollo.
Rmassimo=Resistenza massima del dispositivo a 25°C prima del decollo.
Degenerazione termica [Corrente di tenuta (A) a temperatura ambiente (°C) ]
|
Numero della parte |
Temperatura massima di funzionamento ambientale (°C) |
||||||||
|
- Quaranta. |
- Venti |
0 |
25 |
40 |
50 |
60 |
70 |
85 |
|
|
LT 30-090 |
1.40 |
1.25 |
1.10 |
0.90 |
0.75 |
0.69 |
0.65 |
0.60 |
0.50 |
|
LT 30-110 |
1.75 |
1.52 |
1.33 |
1.10 |
0.99 |
0.90 |
0.80 |
0.73 |
0.63 |
|
LT 30-135 |
2.15 |
1.94 |
1.70 |
1.35 |
1.20 |
1.14 |
1.00 |
0.90 |
0.81 |
|
LT 30-160 |
2.49 |
2.21 |
1.94 |
1.60 |
1.42 |
1.31 |
1.19 |
1.03 |
0.88 |
|
LT 30-185 |
2.87 |
2.59 |
2.28 |
1.85 |
1.63 |
1.52 |
1.33 |
1.21 |
1.05 |
|
LT 30-250 |
3.82 |
3.44 |
3.03 |
2.50 |
2.17 |
2.00 |
1.81 |
1.59 |
1.39 |
|
LT 30-300 |
4.55 |
4.10 |
3.60 |
3.00 |
2.65 |
2.51 |
2.24 |
2.01 |
1.74 |
|
LT 30-400 |
6.00 |
5.40 |
4.74 |
4.00 |
3.47 |
3.28 |
2.82 |
2.63 |
2.26 |
|
LT 30-500 |
7.44 |
6.68 |
5.80 |
5.00 |
4.30 |
4.03 |
3.58 |
3.22 |
2.77 |
|
LT 30-600 |
8.90 |
7.99 |
7.08 |
6.00 |
5.13 |
4.82 |
4.27 |
3.84 |
3.30 |
|
LT 30-700 |
10.35 |
9.30 |
8.21 |
7.00 |
5.95 |
5.58 |
4.96 |
4.46 |
3.84 |
|
LT 30-800 |
11.60 |
10.60 |
9.35 |
8.00 |
6.79 |
6.36 |
5.64 |
5.07 |
4.36 |
|
LT 30-900 |
13.25 |
11.90 |
10.49 |
9.00 |
7.53 |
7.12 |
6.32 |
5.69 |
4.88 |
Prova di affidabilità
|
Esame |
Condizioni di prova |
Criteri di accettazione/rifiuto |
|
Resistenza |
In aria ferma @ 25°C |
Rmin≤R≤Rmassimo |
|
Tempo di viaggio |
Corrente specificata, Vmassimo, 25°C |
T≤Tempo massimo di viaggio |
|
Mantenere corrente |
30 minuti, all'IH |
Nessun viaggio. |
|
Vita del ciclo di viaggio |
V.massimoIo...massimo, 100 cicli |
Nessun arco o bruciore |
|
La resistenza durante il viaggio |
V.massimo, 24 ore |
Nessun arco o bruciore |
Curve tipiche tempo-viaggio a 25 °C
A = LT 30-090
B = LT 30-110
C = LT 30-135
D = LT 30-160
E = LT 30-185
F = LT 30-250
G = LT 30-300
H = LT 30-400
I = LT 30-500
J = LT 30-600
K = LT 30-700
L = LT 30-800
M = LT30-900
Informazioni sul pacchetto
Al volume:
LT 30-090 ~ LT 30-185 1000 pezzi al sacchetto
LT 30-250 ~ LT 30-800 .500 pezzi per sacchetto
LT 30-400 1000 pezzi per sacchetto
LT 30-900 200 pezzi per sacchetto
Nastro e bobina:
LT 30-090 ~ LT 30-250 3000 pezzi per rullo
LT 30-300 2500 pezzi per rullo
LT 30-400 ~ LT 30-500 1500 pezzi per rullo
Vantaggio competitivo:
- Fornitura diretta in fabbrica
- Certificati completati quali UL,VDE,SGS,etc e di alta qualità disponibili
- Spedizione rapida
- Miglior servizio post-vendita
- Disponibile OEM e ODM
