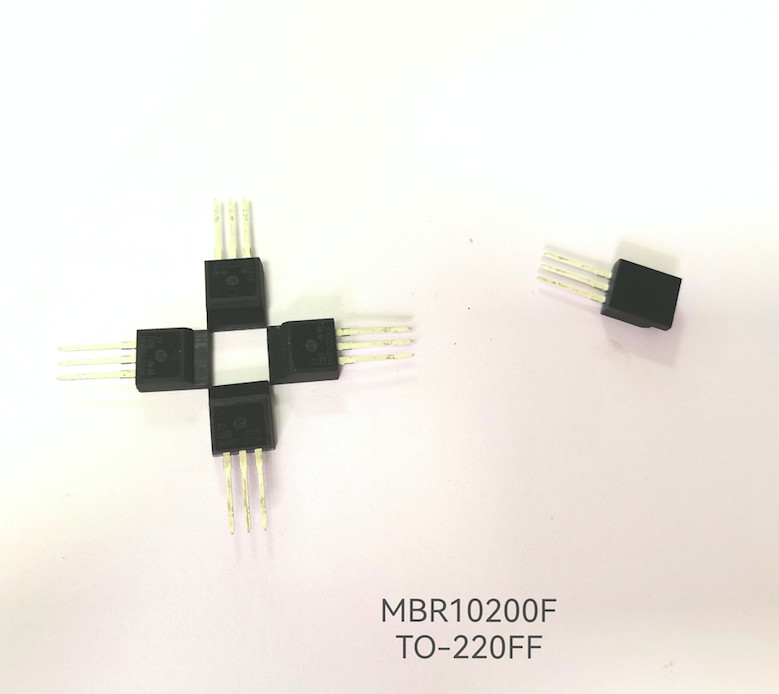

Diodo Schottky comune della struttura del catodo per le applicazioni di protezione di polarità
Dettagli:
Luogo di origine: | Dongguan Cina |
Marca: | Uchi |
Certificazione: | CE / RoHS / ISO9001 / UL |
Numero di modello: | MBR10200 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | negoziato |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Pacchetto/negoziato dell'esportazione |
Tempi di consegna: | negoziato |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 2000000 al mese |
Informazioni dettagliate |
|||
Tipo: | Diodo Schottky | Caratteristiche: | Prodotto di RoHS |
---|---|---|---|
Tipo del pacchetto: | Attraverso il foro | Max. Forward Current: | 30A, 30A |
Tensione di andata di massimo: | 0.9V, 0.9V | Tensione inversa massima: | 200V |
Evidenziare: | Diodo Schottky comune della struttura del catodo,Diodo Schottky di protezione di polarità,30A tramite il diodo del foro |
Descrizione di prodotto
Diodo Schottky con struttura a catodo comune per applicazioni di protezione dalla polarità
MBR10200.pdf
Un diodo Schottky è un dispositivo metallo-semiconduttore costituito da un metallo nobile (oro, argento, alluminio, platino, ecc.) A come elettrodo positivo e un semiconduttore di tipo N B come elettrodo negativo, e la barriera potenziale formata sul superficie di contatto dei due ha caratteristiche di rettifica.Poiché vi è un gran numero di elettroni nel semiconduttore di tipo N e solo una piccola quantità di elettroni liberi nel metallo nobile, gli elettroni si diffondono da B con alta concentrazione ad A con bassa concentrazione.Ovviamente, non ci sono buchi nel metallo A e non c'è diffusione di buchi da A a B. Man mano che gli elettroni continuano a diffondersi da B ad A, la concentrazione di elettroni sulla superficie di B diminuisce gradualmente e la neutralità elettrica superficiale viene distrutta , formando così una potenziale barriera, e la sua direzione del campo elettrico è B→A.Tuttavia, sotto l'azione del campo elettrico, gli elettroni in A produrranno anche un moto di deriva da A→B, indebolendo così il campo elettrico formatosi a causa del moto di diffusione.Quando si stabilisce una regione di carica spaziale di una certa ampiezza, il movimento di deriva degli elettroni causato dal campo elettrico e il movimento di diffusione degli elettroni causato dalle diverse concentrazioni raggiungono un equilibrio relativo, formando una barriera di Schottky.
Caratteristiche
1. Struttura del catodo comune
2. Bassa perdita di potenza, alta efficienza
3. Elevata temperatura operativa della giunzione
4. Anello di protezione per protezione da sovratensione, alta affidabilità
5. Prodotto RoHS
Applicazioni
1. Interruttore ad alta frequenza Alimentazione
2. Diodi a ruota libera, applicazioni di protezione della polarità
CARATTERISTICHE PRINCIPALI
SE(AV) |
10(2×5)A |
VF(massimo) |
0.7V (@Tj=125°C) |
Tj |
175 °C |
VRRM |
100 V |
MESSAGGIO DEL PRODOTTO
Modello |
Marcatura |
Pacchetto |
MBR10100 |
MBR10100 |
A-220C |
MBRF10100 |
MBRF10100 |
TO-220F |
MBR10100S |
MBR10100S |
TO-263 |
MBR10100R |
MBR10100R |
TO-252 |
MBR10100V |
MBR10100V |
TO-251 |
MBR10100C |
MBR10100C |
A-220 |
POTENZE ASSOLUTE (Tc=25°C)
Parametro |
Simbolo |
Valore |
Unità |
||
Tensione inversa di picco ripetitiva |
VRRM |
100 |
v |
||
Massima tensione di blocco CC |
VCC |
100 |
v |
||
Corrente diretta media |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
per dispositivo
per diodo |
SE(AV) |
10 5 |
UN |
Picco di corrente diretto non ripetitivo 8,3 ms singola semionda sinusoidale (JEDECMethod) |
IFSM |
120 |
UN |
||
Temperatura massima di giunzione |
Tj |
175 |
°C |
||
Intervallo di temperatura di conservazione |
STTG |
-40~+150 |
°C |
