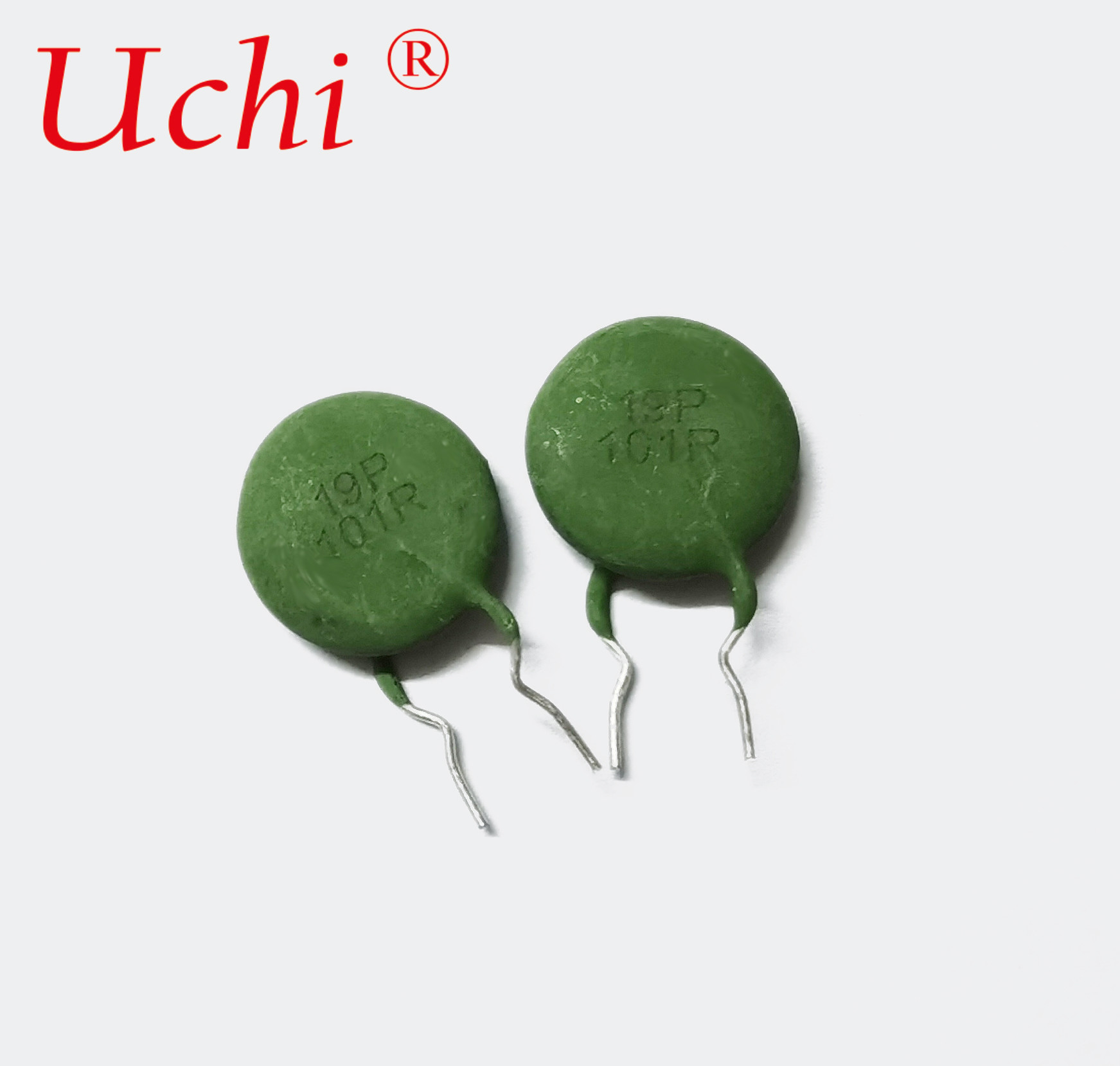

10mW 19P101R 100 Ohms PTC termistor per inverter saldatore
Dettagli:
| Luogo di origine: | UL,SGS,RoHS |
| Marca: | UCHI |
| Certificazione: | UL,SGS,ROHS |
| Numero di modello: | PTC19P101R |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5000 pezzi |
|---|---|
| Prezzo: | Negotiable |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | T/T, Paypal, Western Union, grammo dei soldi |
| Capacità di alimentazione: | 600,000,000PCS al mese |
|
Informazioni dettagliate |
|||
| Evidenziare: | 19P101R Termistore PTC,Termistor PTC da 10 mW |
||
|---|---|---|---|
Descrizione di prodotto
PTC 19P101R 100 Ohm per saldatore/termistore PTC/speciale per saldatore inverter
Rapidi dettagli
1. I sensori di temperatura in silicio hanno un TK (coefficiente di temperatura) che è quasi costante su tutta la gamma di temperature.
2- eccellente stabilità a lungo termine, tasso di diversificazione annuale ≤ 0,01°C/anno, variazioni di temperatura durante la vita del sensore di temperatura in silicio sono trascurabili.
3Costante di tempo termico: 10 secondi al massimo in aria ferma.
4- Intervallo di temperatura di funzionamento: -10°C - +45°C.
5Fattore di dissipazione:20,5-5,5 mW/C.
6. Corrente di funzionamento massima:Iopr=1,0mA.
7Potenza nominale: 10 mW.
8. Resistenza tipica @25C 600 ohm, 1000 ohm, 1600 ohm, 2000 ohm.
Descrizione
La resistenza del termistore PTC lineare (LPTC) aumenta con l'aumento della temperatura in linea, mostra un coefficiente di temperatura positivo virtualmente lineare su tutta la sua gamma di temperature,adatti al sistema di misurazione e controlloPoiché il materiale di costruzione è principalmente il silicio monocristallino semiconduttore, chiamato anche sensore di temperatura al silicio, termistore al silicio,a volte indicati come silistoriDato che il coefficiente di temperatura è positivo, i sensori di temperatura in silicio mostrano un funzionamento sicuro in caso di surriscaldamento di un sistema.Quindi i sensori di temperatura in silicio sono estremamente affidabili e hanno una vita operativa molto lunga. pacchetto di vetro ermeticamente sigillato, con piombo assiale, 2 condotti, può funzionare in ambiente ad alta temperatura e umidità. termistore PTC lineare in dimensioni ridotte, tenuta,conveniente per l'installazione automatica.
Applicazione
• apparecchiature di controllo per l'automazione industriale.
· rilevamento e compensazione della temperatura degli elettrodomestici.
· Circuito di precisione e oscillatore di cristallo per la compensazione della temperatura.
· Compensazione della temperatura dei dispositivi semiconduttori a silicio.
· Compensazione della temperatura dell'amplificatore di strumentazione.
· Compensazione della temperatura del convertitore A/D. · Controllo della tempistica del micro motore.
· rilevamento e controllo della temperatura dell'automobile.
· rilevamento e controllo della temperatura delle apparecchiature mediche.
· Le applicazioni del termistore PTC lineare comprendono anche trasmissione, olio motore e liquido di raffreddamento, sistema di riscaldamento, protezione dal surriscaldamento, amplificatori, alimentatori, trasduttori, telemetria, computer,amplificatori magnetici, termometria, meteorologia, regolazione della temperatura e protezione contro le temperature elevate.
Specificità
1"Simbolo dei prodotti
Compatto termistor di tipo MZ21 per telecomunicazioni e circuiti alternativi.
|
1-1,Simbolo dei prodotti
MZ21 |
Nota
Simboli aziendali Numero di tipo MZ21 |
2"Specificità dell'aspetto
2-1, Dimensioni (mm)
| parte n. | DMAX | W±1.0 | TMAX | Φd±0.05 |
| MZ21- P101RNM | 19.0 | 7.5 | 8.0 | 0.8 |
3Come ordinare
MZ 2 1 - P 101 R M N
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
①Il termistore PTC
②
|
|
Stile del prodotto |
|
2 |
Corrente limitata |
|
3 |
Tempo di ritardo |
③
| Stile del prodotto | Numero di sequenza. |
|
1 |
1Tipo di rivestimento |
| 2Tipo di plastica | |
| 3. Corpo vuoto. | |
| 3 | Nessun segno. |
4 ‡ temperatura di accensione,P:120°C
5 Ω (valore di resistenza) 100=100×100,
6 (OHM)
7 (Tolleranza) K:±10%, M:±20%, N:±25%
8 (Diametro del chip) N:Ф18mm
4.0 Specifica delle prestazioni
| parte n. |
con valore nominale resistenza (25°C±1°C) |
commutazione temperatura (± 7°C) |
si spezza tensione Ac |
corrente non funzionante (a 40°C) |
corrente di scorrere tipica | Intervallo di temperatura ambiente di esercizio |
| MZ21-P101RNM | 100Ω±25% | 120°C | 600 V | 180 mA | 360 mA | -10°C a +45°C |
La curva delle caratteristiche del termistore PTC:
