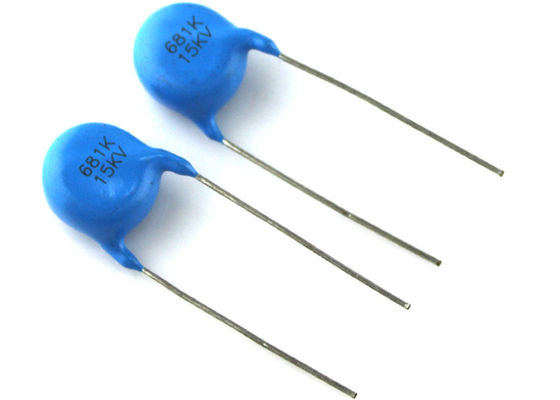

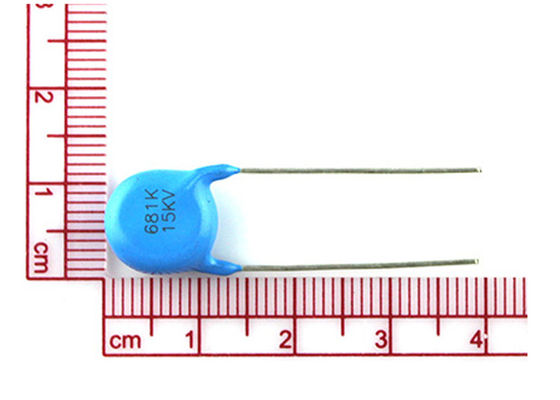

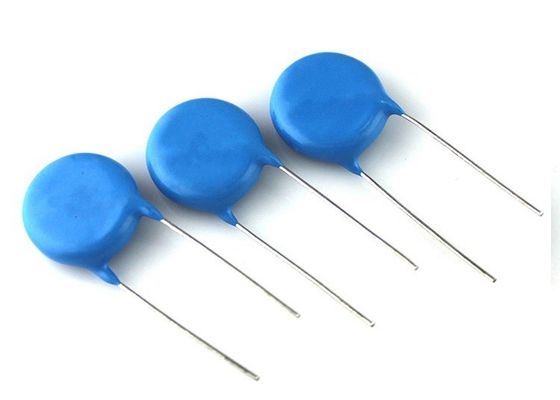

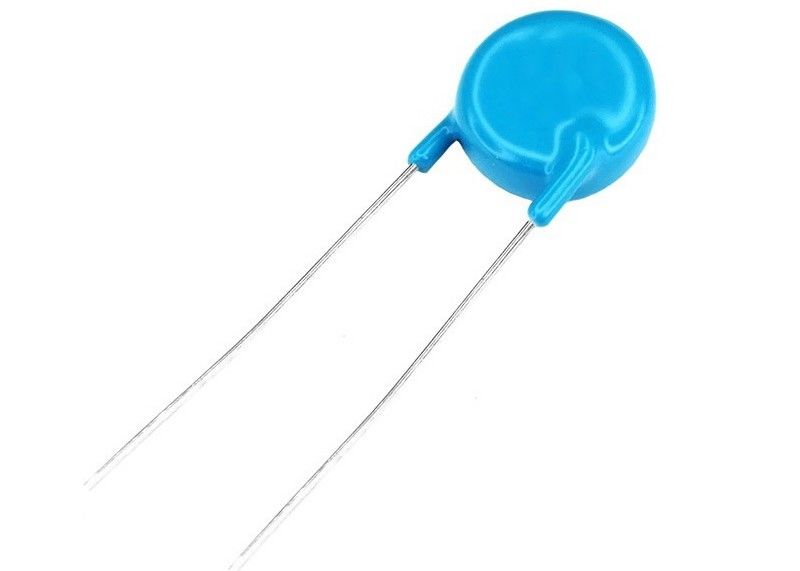

680pF 15000 volt condensatore a disco ceramico

Murata DHR4E4C681K2BB Equivalente Alte tensioni di condensatori a disco in ceramica

■Caratteristiche

1Piccole dimensioni.
2. eccellente resistenza al calore, resistenza all'umidità e
tensione di resistenza dielettrica.
3. rivestito di resina epossidica ignifuga.

4tensione nominale di 20 kV disponibile su richiesta
• Basse perdite
• Alta capacità in piccole dimensioni
• Alta stabilità
• Canali radiali
• condensatore a singolo strato in ceramica

■Applicazioni

1Televisioni a colori
2. alimentatori ad alta tensione a corrente continua (PPC, raggi X)
apparecchi, depuratori d'aria, laser, ecc.)
3. Condensatore di sintonizzazione nel circuito di messa a fuoco per visualizzazione

• TV e monitor • SMPS • DC e impulsi ad alta tensione • apparecchiature a raggi X

Disegno

I condensatori sono costituiti da un disco in ceramica di cui entrambi i lati sono placcati in argento.I condensatori possono essere alimentati con condotti retti con spaziamento di 0.375" (9,5 mm), 0,500" (12,7 mm) o 0,750" (19,2 mm).

■Esempio

■Capitano Temporaneo, Char.

Applicazioni per serie

• DE1: Prodotti certificati secondo le norme di sicurezza
• DE2: Prodotti certificati secondo le norme di sicurezza
• DE6: Prodotti certificati secondo le norme di sicurezza, Automotive
• DEA: Prodotti per uso generale
• DEB: Prodotti di uso generale
• DEC: Prodotti per uso generale
• DEF: inverter di retroilluminazione LCD
• DEH: Prodotti per uso generale
• DEJ: conforme alle leggi giapponesi sulla sicurezza
• DES: Prodotti per uso generale

Caratteristiche per serie

• DE1: IEC60384-14 Classe X1/Y1
• DE2: IEC60384-14 Classe X1/Y2
• DE6: Classe IEC60384-14 X1/Y2 per autoveicoli
• DEA: Tipo di produzione di calore a basse perdite garantita ad alta temperatura (tipo di produzione di calore a basse perdite per la compensazione della temperatura)
• DEB: tipo di piombo ad alta costante dielettrica
• DEC: tensione nominale DC6.3kV
• DEF: per il condensatore di zavorra dell'inverter a retroilluminazione LCD
• DEH: garanzia ad alta temperatura tipo a basse perdite
• DEJ: basato sulla legge giapponese sulla sicurezza degli apparecchi elettrici e dei materiali
• DES: tipo a bassa perdita garantita ad alta temperatura (bassa generazione di calore)

La serie DE di Murata offre condensatori ceramici certificati per l'alta tensione e standard di sicurezza.accoppiamento primario-secundario su alimentatori di commutazione, circuiti a impulsi ad alta frequenza, circuiti a risonanza orizzontale e circuiti di disaggregazione per le sorgenti di alimentazione.

Ora disponibile! Murata ha lanciato un condensatore in ceramica certificato di sicurezza di classe IEC 60384-14*1Y1*2 per alimentatori a basso profilo.Questi condensatori sono ideali per tutte le sorgenti di alimentazione di commutazione AC-DC dove è richiesto un basso profilo per le apparecchiature AV compatte, illuminazione a LED o apparecchiature montate su rack 1U*3.

■Attenzione (Classificazione)

Quando i condensatori a corrente continua devono essere utilizzati in circuiti a corrente alternata o a ondulazione, assicurarsi di mantenere il valore Vp-p della tensione applicata o il Vo-p che contiene bias di corrente continua all'interno dell'intervallo di tensione nominale.Quando la tensione viene applicata al circuito, l'avvio o l'arresto possono generare una tensione irregolare per un periodo di transito a causa della risonanza o della commutazione.Assicurarsi di utilizzare un condensatore con un range di tensione nominale che include queste tensioni irregolari

2.Temperatura di funzionamento e calore auto-generato

Tenere la temperatura superficiale di un condensatore al di sotto del limite superiore della sua gamma di temperatura nominale di funzionamento.Quando il condensatore viene utilizzato in corrente ad alta frequenza, corrente d'impulso o corrente simile, può generare calore a causa di perdite dielettriche.Il carico di tensione applicato deve essere tale che il calore auto-generato dal condensatore sia entro 10°C a una temperatura atmosferica di 25°CPer la misurazione, utilizzare una termocoppia di piccola capacità termica K di ø0,1 mm in condizioni in cui il condensatore non è influenzato dal calore radiante di altri componenti o dalle fluttuazioni ambientali circostanti.L'eccesso di calore può comportare un deterioramento delle caratteristiche e dell'affidabilità del condensatore. (Non provare mai a effettuare le misurazioni con il ventilatore di raffreddamento acceso, altrimenti non è possibile garantire una misurazione accurata.)

Il mancato rispetto delle precauzioni di cui sopra può provocare, nel peggiore dei casi, un cortocircuito e causare fumo o dispersione parziale quando il prodotto viene utilizzato.

■ Attenzione (condizioni di conservazione e di funzionamento)

Ambiente di funzionamento e di stoccaggio

Il rivestimento isolante dei condensatori non fornisce una tenuta perfetta; pertanto non utilizzare o conservare i condensatori in un'atmosfera corrosiva, in particolare in presenza di gas cloruro, gas solfuro, acido, alcalino,sono presenti sale o similiIl condensatore è progettato per essere utilizzato in materiali isolanti, come resina epossidica, olio di silicone, ecc.Ci devono essere 3 mm o più di supporti isolanti per ogni direzione del condensatore. prima di pulire, incollare o stampare questo prodotto, verificare che questi processi non influenzino la qualità del prodotto testando le prestazioni di un prodotto pulito,prodotto incollato o stampato nell'attrezzatura destinata. Conservare i condensatori dove la temperatura e l'umidità relativa non superino -10-40 gradi centigradi e 15-85%.La mancata osservanza delle precauzioni di cui sopra può avere conseguenze, nel peggiore dei casi, in cortocircuito e causano fumificazione o dispersione parziale quando il prodotto è utilizzato.
