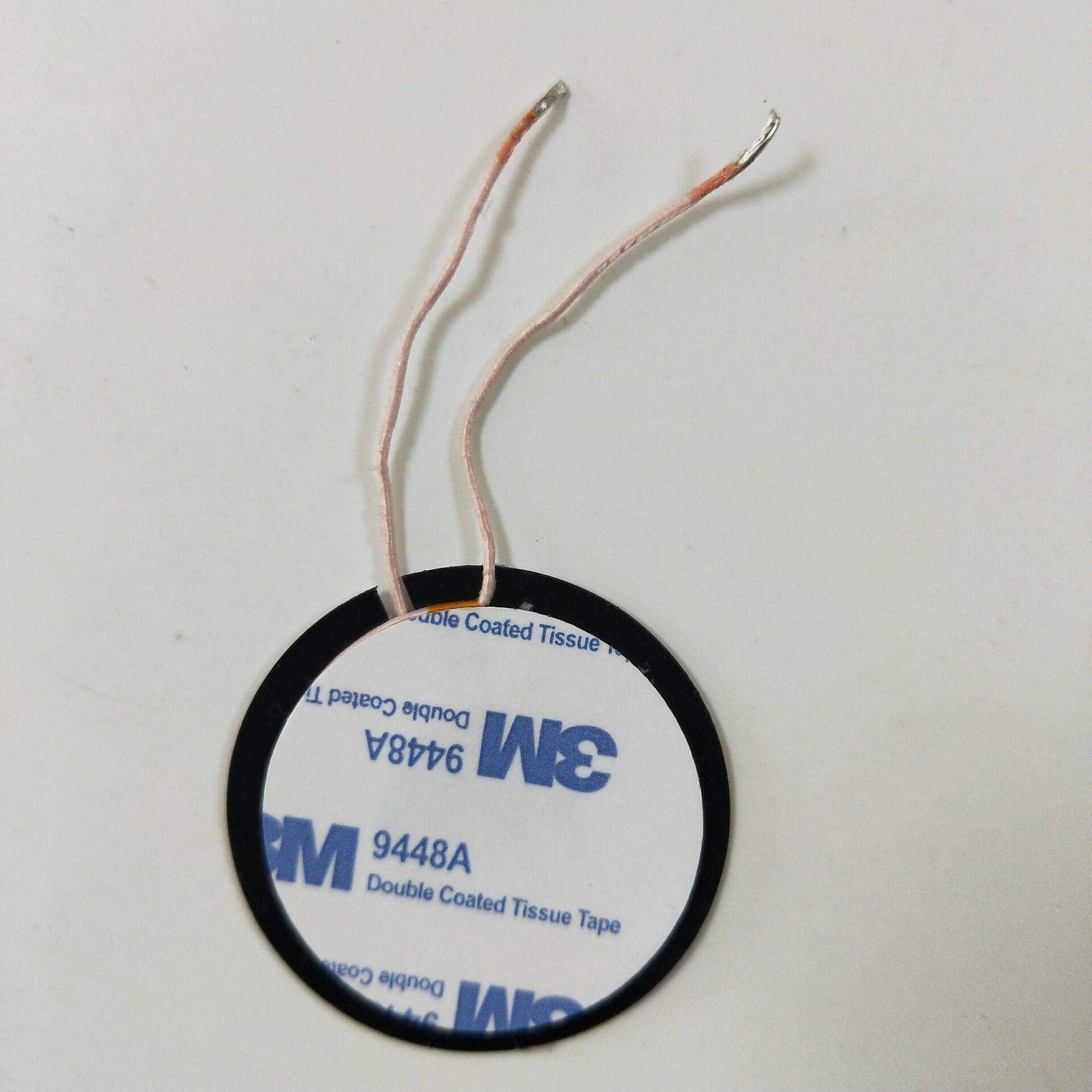

Bobina di carico senza fili PCW-50R21-A1109803 della carta del ricevitore 0.08*105P*10.5TS
Dettagli:
| Luogo di origine: | Fatto a DongGuan |
| Marca: | uchi |
| Certificazione: | UL ROH |
| Numero di modello: | PCW-50R21-A1109803 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 10000 |
|---|---|
| Prezzo: | USD |
| Imballaggi particolari: | scatola (L350*W350*H170) |
| Termini di pagamento: | Western Union, Moneygram, T/T |
| Capacità di alimentazione: | 10000000 |
|
Informazioni dettagliate |
|||
| Nucleo: | BP95TG50*0.3 senza un foro rotondo | cavo: | 0.08*105P*10.5TS |
|---|---|---|---|
| SN: | sn99.3% | CU: | 0,7% |
| Impiegati: | 25degree | Umidità: | 70% |
| Evidenziare: | bobina di carico senza fili del ricevitore,bobina di carico senza fili del trasmettitore |
||
Descrizione di prodotto
Dentellando L montaggio di bobine di carico senza fili PCW-50R21-A1109803 per la TV o caricatore e taccuino astuti del telefono
1.DIMENSIONS (MILLIMETRO)
| A (millimetro) | 49.0+/-1.0 |
| B (millimetro) | 43.5+/-1.0 |
| C (millimetro) | 20.5+/-0.5 |
| D (millimetro) | 40+/-3.0 |
| E (millimetro) | 6.0Ref |
| F (millimetro) | 3.0+/-1.5 |
| G (millimetro) | 2.1Max |
2.MATERIAL:
a. il CENTRO: BP95TG50*0.3 senza un foro rotondo
b.WIRE: ∮0.08*105P*10.5TS
c.Sn: Cu di Sn99.3%: 0,7%
d.doulb ha affrontato il nastro adesivo:. &43*43MM 9448A 3M
&40*22MM 9448A*3M
nastro di mylar di marrone rossiccio di e.tape (larghezza di 5.0mm)
DIAGRAMMA 3.ELECTRICAL:
4. CARBONE ELETTRICO ACTERISTIC:
| OGGETTO | Spec. | ATTREZZATURA DI PROVA | CONDIZIONE DI PROVA |
| L | 6.3uH+10% | WK5237 O EQU | 100KHz/1.0V |
| DCR | 50 (mΩ) max | 502BC | |
| Valore di Q) | Min 60 | WK5237 O EQU | 100KHz/1.0 |
5.SPECIFICATION NESSUN:
|
PCW 50R21 A1109803 K |
DATI 6.TEST:
| OGGETTO | L (μH) | DCR (mΩ) | Q | |
| Spec. | 6.3+/-10% | 50MAX | Min 60 | |
| 1 | 6,29 | 37,7 | 80 | |
| 2 | 6,31 | 37,9 | 87 | |
| 3 | 6,28 | 37,6 | 82 | |
| 4 | 6,30 | 37,8 | 85 | |
| 5 | 6,31 | 37,5 | 86 | |
| 6 | ||||
| 7 | ||||
| 8 | ||||
| 9 | ||||
| 10 | ||||
|
X |
6,298 | 37,7 | 84 | |
| R | 0,03 | 0,4 | 5 |
7.PACKAGING
a.quantity
dimensioni di b.packaing (millimetro)
| L | W | H |
| 350MAX | 350MAX | 170MAX |
Sia prego sicuro alle parti a 35℃or più di meno, a 70%RH o a di meno ed isoli le parti dal osphere sulphic e clorico di bancomat
PROVA 8.RELIABILITY
|
TEMPERATURA di .1.STORAGE:
|
-40℃~85℃ |
|
GAMMA DI TEMPERATURE DI .2.OPERATING:
|
-40℃~+85℃ (CONTENGA LA SERPENTINA DI RISCALDAMENTO) -40℃~+85℃ |
|
ASPETTO 3.EXTERNAL:
|
NESSUN DIFETTO DI ESTERNO PUÒ ESSERE TROVATO NELL'ISPEZIONE VISIVA. |
|
4. FORZA TERMINALE: |
Gli INDUTTORI FISSI, UN'ESTREMITÀ Dell'ELETTRODO CON 0.45KG che TIRA la FORZA, HANNO GUIDATO L'AGO NON NON CAD DA.
|
|
RESISTENZA 5.INSULATING:
|
LA RESISTENZA DI ISOLAMENTO DOVREBBE ESSERE SOPRA 1000MΩ QUANDO D.C.100V SI APPLICA ALLA BOBINA – IL CENTRO. NEL FRATTEMPO NESSUN STRUTTURA E DIFETTO ELETTRICO DOVREBBERO ESSERE TROVATI PER 1 MINUTO.
|
|
6. PROVA DI UMIDITÀ:
|
La DEVIAZIONE di INDUTTANZA È ALL'INTERNO di ±10.0% E NESSUN STRUTTURA E DIFETTO ELETTRICO POSSONO ESSERE TROVATI DOPO la PROVA 96±2hours NELL'AMBITO Dell'UMIDITÀ RELATIVA di CONDITIONOF Di 90~95% E la TEMPERATURA Di 40±5℃. E UNO STOCCAGGIO DI 1 ORA NELLE CONDIZIONI DELL'AMBIENTE DELLA STANZA DOPO IL DISPOSITIVO È PULITO CON IL PANNO ASCIUTTO.
|
|
7. PROVA DI VIBRAZIONE:
|
LA DEVIAZIONE DI INDUTTANZA È ALL'INTERNO DI ±10.0% DOPO UNA VIBRAZIONE AMPIA DI 1 ORA IN OGNI TRE DIREZIONI. VALE A DIRE, la FREQUENZA IS10~55Hz E L'AMPIEZZA DEL CICLO 1MINUTE È 1.5mm.
|
9.Background
Accoppiamento induttivo: il buon accoppiamento fra due bobine, una bobina del trasmettitore e un ricevitore si arrotola. Una corrente alternata nella bobina del trasmettitore genera un campo magnetico che induce una tensione nella bobina del ricevitore. Questa tensione può essere usata per alimentare un dispositivo mobile o per caricare una batteria. È ideale per il montaggio di bobine caricantesi senza fili del trasmettitore ed aumenta l'efficienza caricantesi.
10.Features
Montaggio di bobine di carico senza fili del trasmettitore (Tx - bobina)
Schermo di bobina del cavo di Litz dal materiale della ferrite dello Ni-Zn
Conformità with il livello di Qi di WPC
11.Applications
Telefoni cellulari
Batteria o caricabatterie
Macchine fotografiche
MP3 /PMP
METÀ DI
Dispositivi tenuti in mano
Dispositivi di gioco
