l'intervallo 300V 2410 serie rallenta il fusibile del colpo SMD per l'alimentazione elettrica del driver del LED
Dettagli:
Certificazione: | UL,cUL,ROHS,REACH |
Numero di modello: | SST1300 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 bobina |
---|---|
Prezzo: | 0.03~0.035 US$/PC |
Imballaggi particolari: | Nastro in bobina, 1000pcs/reel |
Tempi di consegna: | 5-7 giorni |
Termini di pagamento: | T/T, MoneyGram |
Capacità di alimentazione: | 1000000000PCS/Month |
Informazioni dettagliate |
|||
nome: | Fusibile di SMD | Cappuccio: | Ottone placcato oro |
---|---|---|---|
Corpo: | tubo ceramico | Tensione nominale: | CA 300V |
Corrente nominale: | 3A | Impiegati: | -55℃ a 125℃ |
Evidenziare: | fusibile di vetro del colpo lento,mini fusibili di vetro |
Descrizione di prodotto

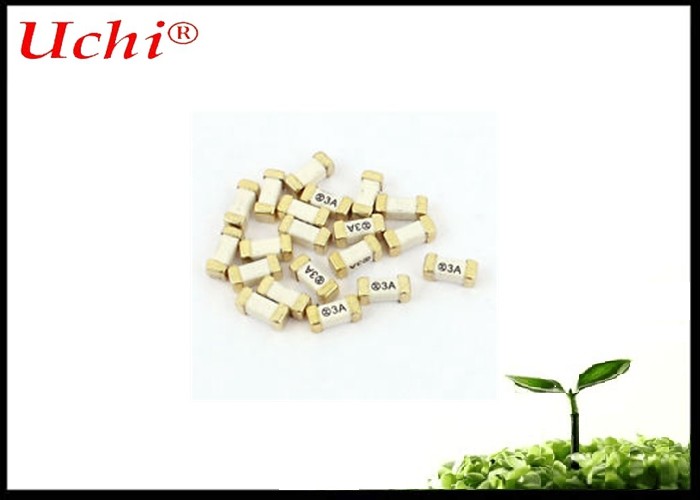

l'intervallo 300V 2410 serie rallenta ceramico quadrato del fusibile T3A del colpo SMD per l'alimentazione elettrica del driver del LED
Applicazione
Prodotti elettronici di consumo del ►
Elettrodomestici del ►
Dispositivo dell'alimentazione elettrica del ►
Sistema di telecomunicazione del ►
Dispositivo automobilistico del ►
Attrezzatura industriale del ►
Attrezzatura medica dal ►
Batteria del ► che carica dispositivo
Approvazioni dell'agenzia
Agenzia | Gamma di ampère | Numero di archivio dell'agenzia |
UL | 50mA ~ 7A | E340427 (JDYX2) |
CUL | 50mA ~ 7A | E340427 (JDYX8) |
Tempo saltato
% della valutazione di ampère (dentro) | Tempo di salto |
100% * dentro | minimo 4 ore |
200% * dentro | sec 120 massima |
Specificazione
Catalogo | Ampère | Tensione Valutazione |
Rottura Capacità |
Freddo nominale | I2TMelting |
No. | Valutazione | Resistenza (ohm) | La totalità (A2.S) | ||
SST0250 | 250mA | 300VAC | 50A@300VAC 50A@250VAC 200A@125VAC | 0,86 | 0,145 |
SST0300 | 300mA | 0,62 | 0,162 | ||
SST0315 | 315mA | 0,55 | 0,189 | ||
SST0375 | 375mA | 0,47 | 0,2 | ||
SST0400 | 400mA | 0,38 | 0,238 | ||
SST0500 | 500mA | 0,32 | 0,275 | ||
SST0600 | 600mA | 0,285 | 0,47 | ||
SST0630 | 630mA | 0,256 | 0,566 | ||
SST0700 | 700mA | 0,208 | 0,805 | ||
SST0750 | 750mA | 0,175 | 1,24 | ||
SST0800 | 800mA | 0,155 | 1,88 | ||
SST1100 | 1A | 0,148 | 3,5 | ||
SST1125 | 1.25A | 0,102 | 4,76 | ||
SST1150 | 1.5A | 0,085 | 6,305 | ||
SST1200 | 2A | 0,044 | 8,95 | ||
SST1250 | 2.5A | 0,043 | 16,025 | ||
SST1300 | 3A | 0,033 | 21,56 | ||
SST1315 | 3.15A | 0,029 | 22,75 | ||
SST1350 | 3.5A | 0,027 | 27,05 | ||
SST1400 | 4A | 0,025 | 31,808 | ||
SST1500 | 5A | 0,019 | 40,25 | ||
SST1600 | 6A | 0,018 | 67,245 | ||
SST1630 | 6.3A | 0,017 | 73,55 | ||
SST1700 | 7A | 0,015 | 76,28 |
Dimensione (millimetri)
NO. | Nome di parte | Materiale |
1 | Cappucci protettivi | Cappuccio d'ottone placcato Au |
2 | Corpo | Metropolitana ceramica quadrata non trasparente |
3 | Elemento del fusibile | Cavo della lega Cu-AG |
Aspetto e configurazione:
Aspetto del ⇒: Nessuna macchie, ruggine o crepa significativa, segno dovrebbero essere facile da riconoscere.
Forma del ⇒: Fusibile di superficie del supporto
Informazioni dell'imballaggio
⇒ MPQ: 1000pcs, Tape&Reel
Che cosa è lo scopo della capacità di interruzione nell'applicazione pratica?
La capacità di interruzione di un fusibile è un indice di sicurezza. È collegato raramente con la prestazione elettrica. Così è trascurato spesso dal produttore o dall'utente. Qualche gente è anche ignara di questo indice tecnico.
Come misura di sicurezza, un fusibile deve garantire in qualunque momento la sicurezza di un circuito e di altre parti, in modo da deve essere assicurato la cassaforte in qualunque caso, particolarmente durante il processo dell'operazione del fusibile, quando nessun rischio dovrebbe accadere, compreso l'effetto ad arco persistente, periodi della conduzione, combustione, spruzzando e perfino l'esplosione. La capacità di interruzione è un indice che riflette la sicurezza garantita.
L'unità di misura è l'ampère, indicante la corrente massima che può essere interrotta sicuro da un fusibile. Finchè la sovracorrente del circuito non supera la capacità di interruzione, il fusibile può interrompere sicuro la corrente senza produrre alcun rischio. D'altra parte, sebbene il fusibile potrebbe rompere la corrente del circuito, la sicurezza assoluta non può essere assicurata. Di conseguenza, la capacità di interruzione non è un indice superfluo.
Per garantire la sicurezza del fusibile, inoltre dobbiamo considerare gli indici di sicurezza come la capacità di interruzione, tensione nominale e certificazione di sicurezza, eccezione fatta per i parametri di prestazione essenziali compresi la capacità corrente, caratteristica di salto, la capacità di withstand di impulso ed il tasso, l'impedenza e consumo di energia e ridurre le imposte invecchianti della temperatura.
Per i fusibili miniatura del tubo della norma europea, i fusibili dello stesso profilo e la dimensione possono essere divisi nei fusibili bassi e su d'interruzioni di valutazione. La capacità di interruzione del precedente è specificata come 10 volte della corrente nominale o di 35A, qualunque è più grande, mentre la capacità di interruzione degli ultimi è alta quanto 1500A. I fusibili nordamericani del tubo non hanno tale divisione. L'indice specificato della capacità di interruzione è molto più alto, 10,000A per 125V, 35~1500A per 250V, che dipende dalla corrente nominale del fusibile. La capacità di interruzione dei fusibili del chip di SMT è sempre intorno a 50A.
