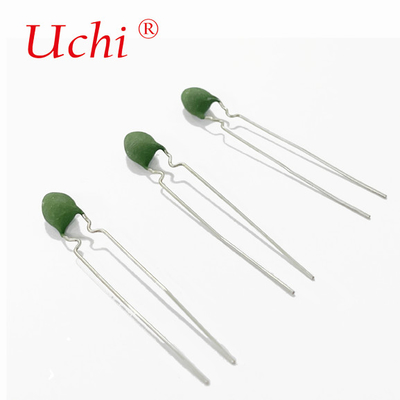

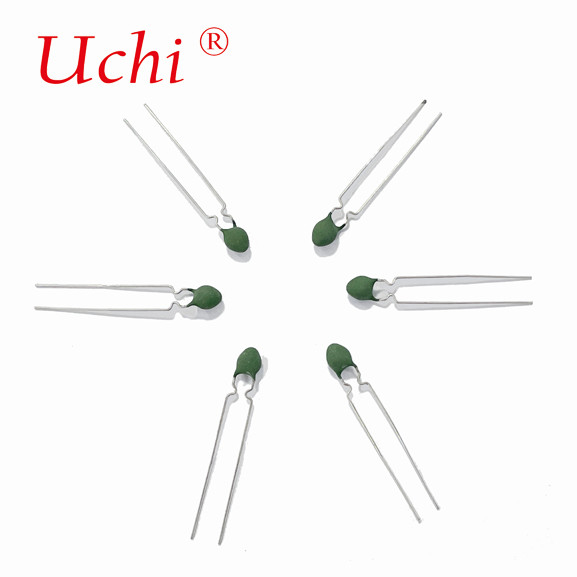

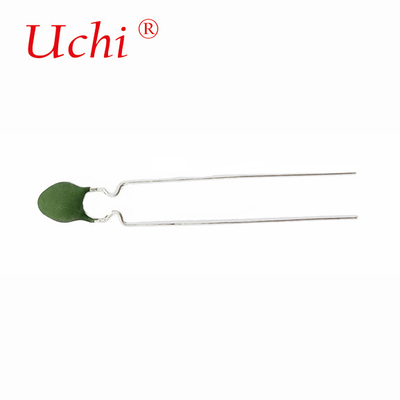

PTC MZ21-332 TERMISTORE PTC per limitatore di sovraccorrente
Dettagli:
| Luogo di origine: | UL,SGS,RoHS |
| Marca: | UCHI |
| Certificazione: | UL,SGS,ROHS |
| Numero di modello: | PTC MZ21-332 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5000 pcs |
|---|---|
| Prezzo: | Negoziabile |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | T/T, Paypal, Western Union, grammo dei soldi |
| Capacità di alimentazione: | 600,000,000PCS al mese |
|
Informazioni dettagliate |
|||
| Evidenziare: | Ptc thermistor per limitatore di corrente,limitatore di corrente Ptc thermistor |
||
|---|---|---|---|
Descrizione di prodotto
PTC MZ21-332 TERMISTORE PTC per limitatore di sovraccorrente
Descrizione
Questa cassa di tipo Posi-R è ideale per l'avvio del motore nei condizionatori.
La resistenza del termistore PTC lineare (LPTC) aumenta con l'aumento della temperatura in linea, mostra un coefficiente di temperatura positivo virtualmente lineare su tutta la sua gamma di temperature,adatti al sistema di misurazione e controlloPoiché il materiale di costruzione è principalmente il silicio monocristallino semiconduttore, chiamato anche sensore di temperatura al silicio, termistore al silicio,a volte indicati come silistoriDato che il coefficiente di temperatura è positivo, i sensori di temperatura in silicio mostrano un funzionamento sicuro in caso di surriscaldamento di un sistema.Quindi i sensori di temperatura in silicio sono estremamente affidabili e hanno una vita operativa molto lunga. pacchetto di vetro ermeticamente sigillato, con piombo assiale, 2 condotti, può funzionare in ambiente ad alta temperatura e umidità. termistore PTC lineare in piccole dimensioni, tenuta,conveniente per l'installazione automatica.
Applicazione
• apparecchiature di controllo per l'automazione industriale.
· rilevamento e compensazione della temperatura degli elettrodomestici.
· Circuito di precisione e oscillatore di cristallo per la compensazione della temperatura.
· Compensazione della temperatura dei dispositivi semiconduttori a silicio.
· Compensazione della temperatura dell'amplificatore di strumentazione.
· Compensazione della temperatura del convertitore A/D. · Controllo della tempistica del micro motore.
· rilevamento e controllo della temperatura dell'automobile.
· rilevamento e controllo della temperatura delle apparecchiature mediche.
· Le applicazioni del termistore PTC lineare comprendono anche trasmissione, olio motore e liquido di raffreddamento, sistema di riscaldamento, protezione dal surriscaldamento, amplificatori, alimentatori, trasduttori, telemetria, computer,amplificatori magnetici, termometria, meteorologia, regolazione della temperatura e protezione contro le temperature elevate.
Specificità
1Nome della parte:PTC MZ21-332
2"Specificità dell'aspetto
2-1, Dimensioni (mm)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 0.5±0.05 |
| F | 5.0±0.5 |
| L1max | 6.0 |
| L2min | 25 |
2-2, Materiale e marcatura:
1.Tipo di imballaggio: tipo di incapsulazione
2Materiale di incapsulamento: resina di silicone
3. Colore dell' incapsulazione: Verde
4.Materiale di piombo: filo di rame in scatola
5.Forma del piombo: tipo di piede curvo interno
6.senza piombo (conforme alla RoHS)
3- Caratteristiche elettriche
| - No | Articolo | Caratteristiche | Condizioni e metodi di prova |
|
2.1 |
Potenza zero Resistenza e deviazione ammissibile
|
3.3KΩ±30% |
Dopo essere stati esposti all'aria a 25 °C ± 2 °C per 2 ore, misurare con una tensione non superiore a 1,5vdc. Figura 2 |
|
2.2 |
Temperatura di cambio (Temperatura di Curie) |
T25=75±7°C |
La temperatura corrispondente alla caratteristica di temperatura della resistenza (curva) 2 volte il valore di resistenza R25 è specificata come temperatura dell'interruttore. |
|
2.3 |
tensione di funzionamento nominale |
220VAC |
La tensione di resistenza dell'elemento che consente un funzionamento normale a lungo termine. |
| 2.4 | corrente di funzionamento massima (IMAX) | 60mA | La corrente iniziale massima che può fluire su PTC è specificata come corrente massima. |
|
2.5 |
resistenza alla tensione
|
600VAC/60S ΔR/Rn≤ ±20Percentuale |
Corrente di avvio: 0,06a, tensione di avvio 220VAC, durata 10s; quindi viene convertita in alta tensione (600vac) per 60s. Dopo aver recuperato per 4-5 ore a temperatura e pressione normali,il valore di resistenza di potenza nominale pari a zero viene nuovamente testato. |
|
2.6 |
Tempo di azioneI=60mA |
0.4-2S |
|
|
2.7 |
Temperatura di funzionamento gamma |
-40°C~+125°C | |
