37 mm OD Standard Gearbox BLDC Motore di trasmissione planetario 8 poli
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | 37JB10K/B3630 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Norme |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000 pezzi di stoccolo |
|
Informazioni dettagliate |
|||
| Numero di polacchi: | 8 | Distanza di funzionamento: | 9V~16V/9C~24V |
|---|---|---|---|
| corrente nominale mA: | 820/410 | Ampia gamma di applicazioni: | Arredamento/medico/industria |
| Certificato: | 3C | Velocità a vuoto r/min: | 4680 |
| Corrente a zero carico mA: | 270/140 | velocità nominale r/min: | 3500 |
| Potere stimato W: | 3.2 | Numero della fase: | 3 |
| Evidenziare: | Motore a ingranaggi planetari da 37 mm OD,Motore a 8 pali per ingranaggi planetari,Motore a 8 pali bldc |
||
Descrizione di prodotto
Distanza di carico ammissibile: 1,0 N.m.
Dati tecnici del motore senza spazzola
| TIPO | Numero di poli |
Numero di fase |
Funzionamento Distanza |
Classificato tensione VDC |
Non- carico velocità r/min |
Non- carico corrente mA |
Classificato coppia g.cm |
Classificato velocità r/min |
Classificato corrente mA |
Classificato potenza W |
|||||||||||||
| B3630-1247 | 8 | 3 | 9V~ 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9V~26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
Dati tecnici del motore senza spazzola
1.B3630-1247 Motore BLDC
| Rapporto di riduzione | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Numero di ingranaggi | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

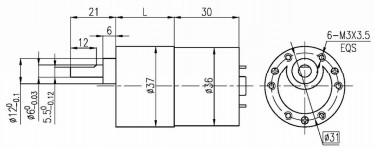

| Lunghezza ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Velocità senza carico | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Velocità nominale | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Torsione nominale | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| carico massimo ammissibile in breve tempo | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 Motore BLDC
| Rapporto di riduzione | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Numero di ingranaggi | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| Lunghezza ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Velocità senza carico | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Velocità nominale | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Torsione nominale | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| carico massimo ammissibile in breve tempo | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
Diagramma del filo
PIN 1# (azzurro) Controllo dei freni
PIN 2# (arancione) regolazione della velocità PWM: inserire un segnale PWM da 20 a 30 kHz e regolare la velocità del motore regolando il ciclo di lavoro.
PIN 3# (Nero) Polo negativo dell'alimentazione
PIN 4# (bianco) rotazione avanti e indietro: il volante sospeso è CCW, il volante a terra a corto circuito è CW.
PIN 5# (verde) Feedback n=60 * F/P, dove F è la frequenza di feedback e P 4 coppie di coppie di pali motore.
PIN 6# (rosso) Polo positivo dell'alimentazione
Lunghezza della linea di collegamento 200 mm
PIN 3 # regolazione della velocità PWM, ingresso del segnale PWM da 20 a 30 kHz e regolazione della velocità del motore regolando il ciclo di lavoro.
PIN 4#La rotazione avanti e indietro, la rotazione sospesa è CW e il cortocircuito alla rotazione a terra è CCW.
PIN 5#Polo negativo dell'alimentazione
