9V-16V 36 mm OD senza spazzole motore a 4 poli
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | 36JXE30K/B3650 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Norme |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000 pezzi di stoccolo |
|
Informazioni dettagliate |
|||
| Numero di polacchi: | 4 | Distanza di funzionamento: | 9V~16V |
|---|---|---|---|
| Ampia gamma di applicazioni: | Arredamento/medico/industria | Certificato: | 3C |
| Velocità a vuoto r/min: | 5300 | Corrente a zero carico mA: | 440/270 |
| velocità nominale r/min: | 4000 | Potere stimato W: | 14.4/16.2 |
| Numero della fase: | 3 | tensione nominale VDC: | 12V/24V |
| Evidenziare: | Motore a corrente continua senza spazzole a 9 V,Motore a corrente continua senza spazzole a 4 pali,Motore a corrente continua senza spazzole a 16 V |
||
Descrizione di prodotto
Intervallo di carico ammissibile: 0,3 N.m~3,0 N.m.
Dati tecnici del motore senza spazzola
| TIPO | Numero di poli |
Numero di fase |
Funzionamento Distanza |
Classificato tensione VDC |
senza carico velocità r/min |
senza carico corrente mA |
Classificato coppia g.cm |
Classificato velocità r/min |
Classificato corrente A |
Classificato potenza W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V~ 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9V~26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
Dati tecnici del motore senza spazzola
1.B3640-1253 Motore BLDC
| Rapporto di riduzione | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Numero di ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

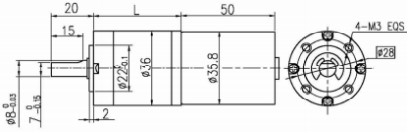

| Lunghezza ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Velocità senza carico | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Velocità nominale | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| Torsione nominale | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| carico massimo ammissibile in breve tempo | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 Motore BLDC
| Rapporto di riduzione | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Numero di ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Lunghezza ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Velocità senza carico | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Velocità nominale | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| Torsione nominale | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| carico massimo ammissibile in breve tempo | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
Diagramma del filo
PIN 1# (azzurro) Controllo dei freni
PIN 2# (arancione) regolazione della velocità PWM: inserire un segnale PWM da 20 a 30 kHz e regolare la velocità del motore regolando il ciclo di lavoro.
PIN 3# (Nero) Polo negativo dell'alimentazione
PIN 4# (bianco) rotazione avanti e indietro: il volante sospeso è CCW, il volante a terra a corto circuito è CW.
PIN 5# (verde) Feedback n=60 * F/P, dove F è la frequenza di feedback e P 4 coppie di coppie di pali motore.
PIN 6# (rosso) Polo positivo dell'alimentazione
Lunghezza della linea di collegamento 200 mm
PIN 3 # regolazione della velocità PWM, ingresso del segnale PWM da 20 a 30 kHz e regolazione della velocità del motore regolando il ciclo di lavoro.
PIN 4#La rotazione avanti e indietro, la rotazione sospesa è CW e il cortocircuito alla rotazione a terra è CCW.
PIN 5#Polo negativo dell'alimentazione
