24 mm OD bldc motore di cambio per cambio planetario incorporato
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | 24JM10K/B2430 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Norme |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000 pezzi di stoccolo |
|
Informazioni dettagliate |
|||
| Numero di polacchi: | 12 | Distanza di funzionamento: | 9V~16V/9C~26V |
|---|---|---|---|
| corrente nominale mA: | 420/210 | Ampia gamma di applicazioni: | Arredamento/medico/industria |
| Certificato: | 3C | Velocità a vuoto r/min: | 8000 |
| Corrente a zero carico mA: | 180/100 | velocità nominale r/min: | 6000/6200 |
| Potere stimato W: | 3.2 | Numero della fase: | 3 |
| Evidenziare: | bldc motore di cambio a cambio planetario,24 mm OD bldc motore di ingranaggi,Motore di ingranaggi planetari |
||
Descrizione di prodotto
Intervallo di carico ammissibile: 0,1 N. m~1,0 N. m.
Dati tecnici del motore senza spazzola
| TIPO | Numero di poli |
Numero di fase |
Funzionamento Distanza |
Classificato tensione VDC |
senza carico velocità r/min |
senza carico corrente mA |
Classificato coppia g. cm |
Classificato velocità r/min |
Classificato corrente mA |
Classificato potenza W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9V~ 16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9V~26V | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
Dati tecnici del motore senza spazzola
1.B2430-1280 Motore BLDC
| Rapporto di riduzione | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Numero di ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

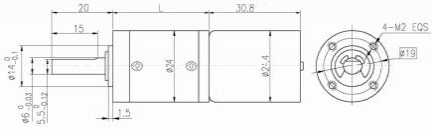

| Lunghezza ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Velocità senza carico | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Velocità nominale | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| Torsione nominale | N.m. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| carico massimo ammissibile in breve tempo | N.m. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 Motore BLDC
| Rapporto di riduzione | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Numero di ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Lunghezza ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Velocità senza carico | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Velocità nominale | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| Torsione nominale | N.m. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| carico massimo ammissibile in breve tempo | N.m. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
Diagramma del filo
PIN 1# (bianco) regolazione della velocità PWM: inserire il segnale PWM da 1-50 kHz e regolare la velocità del motore regolando il ciclo di lavoro.
PIN 2# (Nero) Polo negativo dell'alimentazione
PIN 3# (azzurro) rotazione avanti e indietro: il volante sospeso è CCW, il volante a terra a corto circuito è CW.
PIN 4# (giallo) Feedback: n=60 * F/P, dove F è la frequenza di feedback e P 4 coppie di coppie di pali motore.
PIN 5# (rosso) Polo positivo dell'alimentazione
Spiegazione: (1) La linea rossa è collegata al polo positivo dell'alimentazione, le linee bianche e nere sono collegate al polo negativo e il motore è girato su CCW.(2) Collegare il filo rosso al polo positivo dell'alimentazione, collegare il filo nero, filo bianco e filo blu al polo negativo, e collegare il motore
(3) La linea bianca è collegata al polo negativo e il motore funziona a piena velocità.(4) La lunghezza del filo di collegamento è di 100 mm.
PIN 3 # regolazione della velocità PWM, ingresso del segnale PWM da 20 a 30 kHz e regolazione della velocità del motore regolando il ciclo di lavoro.
PIN 4#La rotazione avanti e indietro, la rotazione sospesa è CW e il cortocircuito alla rotazione a terra è CCW.
PIN 5#Polo negativo dell'alimentazione
