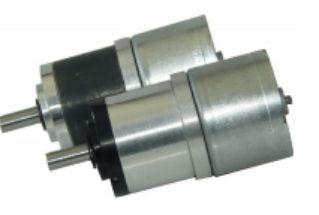

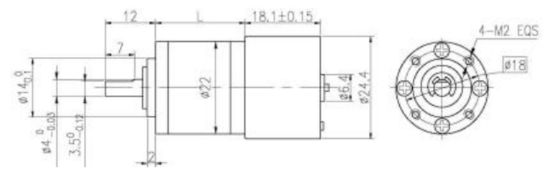

Motore di trasmissione planetaria BLDC integrato con driver con cambio planetario OD da 22 mm a 12 poli
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | 22JXE3K/B2418 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000 pezzi di stoccolo |
|
Informazioni dettagliate |
|||
| Numero di poli: | 12 | Gamma operativa: | 9V~16V/9C~26V |
|---|---|---|---|
| tensione nominale VDC: | 12/24 | Certificato: | 3c |
| Velocità a vuoto r/min: | 7500 | Corrente a zero carico mA: | 100/85 |
| velocità nominale r/min: | 5800 | Potere stimato W: | 1.8 |
| Evidenziare: | 22 mm BLDC motore di ingranaggi planetari,Motore di ingranaggi planetari,12 poli BLDC motore di ingranaggi planetari |
||
Descrizione di prodotto
Gamma di carico ammissibile: 0,03 Nm ~ 0,3 Nm
Dati tecnici del motore brushless
| TIPO | Numero di poli |
Numero di fase |
Funzionamento Gamma |
Nominale tensione VDC |
A vuoto velocità r/min |
A vuoto corrente mA |
Nominale coppia g.cm |
Nominale velocità r/min |
Nominale corrente mA |
Nominale potenza W |
|||||||||||||
| B2418-1275 | 12 | 3 | 9V~ 16V | 12 | 7500 | 100 | 30 | 5800 | 320 | 1.8 | |||||||||||||
| B2418-2475 | 12 | 3 | 9V~26V | 24 | 7500 | 85 | 30 | 5800 | 200 | 1.8 | |||||||||||||
Dati tecnici del motoriduttore brushless
1.Motore BLDC B2418-1275
2. Motore BLDC B2418-2475

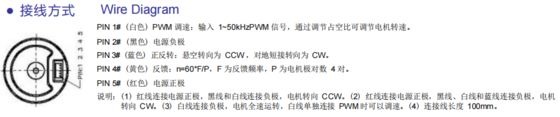

Schema elettrico
PIN 1# (Bianco) Regolazione della velocità PWM: Inserire un segnale PWM da 1~50kHz e regolare la velocità del motore regolando il ciclo di lavoro.
PIN 2# (Nero) Polo negativo dell'alimentazione
PIN 3# (Blu) Rotazione avanti e indietro: Lo sterzo sospeso è antiorario, lo sterzo in cortocircuito a terra è orario.
PIN 4# (Giallo) Feedback n=60 * F/P, dove F è la frequenza di feedback e P sono 4 coppie di poli del motore.
PIN 5# (Rosso) Polo positivo dell'alimentazione
Nota:
(1) Collegare il filo rosso al terminale positivo dell'alimentazione e collegare i fili nero e bianco al terminale negativo. Il motore ruoterà in senso antiorario (CCW).
(2) Collegare il filo rosso al terminale positivo dell'alimentazione e collegare i fili nero, bianco e blu al terminale negativo. Il motore ruoterà in senso orario (CW).
(3) Collegare il filo bianco al terminale negativo. Il motore funzionerà a piena velocità. Quando il filo bianco è collegato separatamente al PWM, la velocità può essere regolata.
(4) Lunghezza del cavo di collegamento 100 mm
