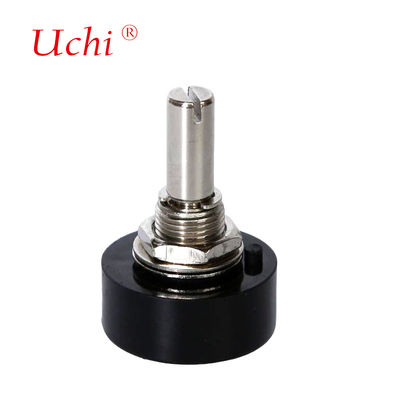

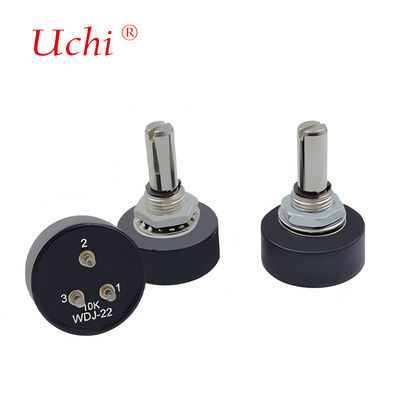

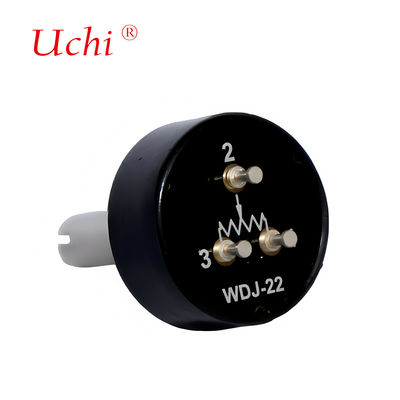

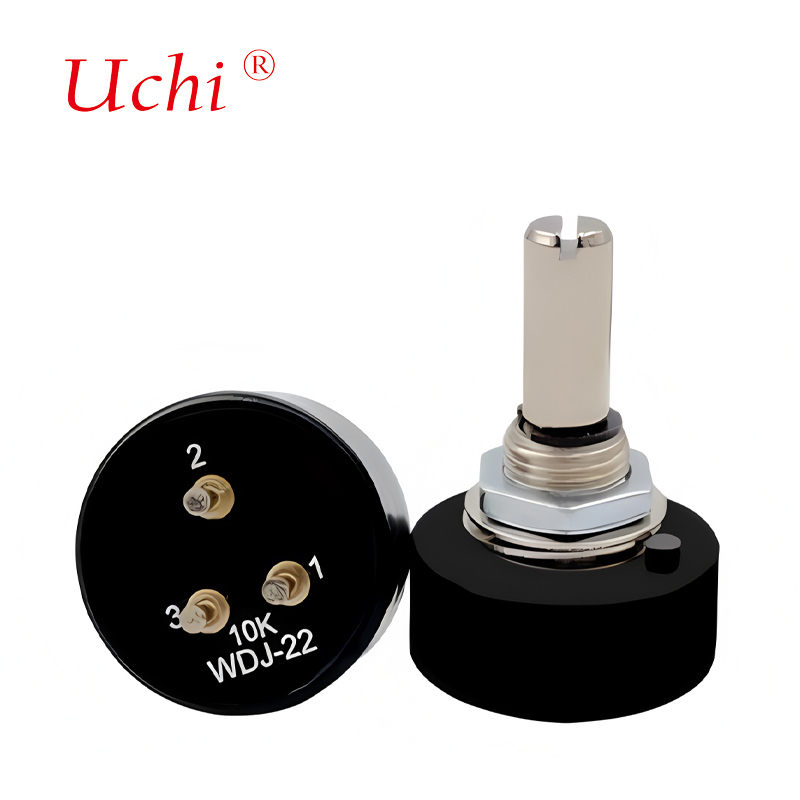

WDJ-22 Potenziometro di plastica conduttiva 10k Sensore di spostamento angolare
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | Uchi |
| Certificazione: | SMC |
| Numero di modello: | WDJ-22 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100pcs |
|---|---|
| Prezzo: | Negoziabile |
| Termini di pagamento: | T/T, PayPal, Western Union, MoneyGram |
| Capacità di alimentazione: | 50000000pcs al mese |
|
Informazioni dettagliate |
|||
| Resistenza: | 1KΩ~10KΩ | Tolleranza alla resistenza: | ± 10% |
|---|---|---|---|
| Fermare la resistenza: | <3Ω | Resistenza Taper: | B |
| Linearità indipendente: | ± 0,5% | Potenza nominale: | 0,5 W (70 ℃) 0 W (120 ℃) |
| Rumore di picco (CRV): | <2%Rn | Resistenza dielettrica: | 1000 V 1 minuto |
| Viaggio di regolazione: | 90°120°200° 240° 300° 340° | Risoluzione: | Essenzialmente infinito. |
| Tensione massima di ingresso: | 200VDC | ||
| Evidenziare: | Potenziometro di plastica conduttiva da 10K,Potenziometro sensore di spostamento angolare,Potenziometro di precisione WDJ-22 |
||
Descrizione di prodotto
Il potenziometro di plastica conduttiva WDJ-22 a lunga durata è progettato per applicazioni di misurazione angolare accurata.Questo sensore offre un basso rumore, un'uscita di segnale fluida per una misurazione precisa dello spostamento in applicazioni quali barre di controllo joystick e servosistemi.
- Tipo di servoinstallazione per un uso e un'installazione convenienti
- rotazione continua di 360° con angolo effettivo di 340° (personalizzabile)
- Ampia gamma di temperature: da -40°C a +125°C
- Resoluzione essenzialmente infinita
- Alta linearità: ± 1% a ± 0,15%
- Durata di vita eccezionale: 5 milioni di cicli
- Lussureggianza di uscita: < 0,1%
- Disponibile la personalizzazione del terminale posteriore
| Specifiche elettriche | |
|---|---|
| Intervallo di resistenza | 1KΩ-10KΩ |
| Resistenza Tolleranza | ± 10% Standard |
| Fermare la resistenza | 3Ω |
| Linearità indipendente | ± 0,5% |
| Classificazione di potenza | 0.5W ((70°C) 0W ((120°C) |
| Pico di rumore (CRV) | < 2%Rn |
| Forza dielettrica | 1000V 1 minuto |
| Viaggi di adattamento | 90° 120° 200° 240° 300° 340° |
| Resistenza all'isolamento | 10M |
| Risoluzione | Essenzialmente infinito. |
| Tensione di ingresso massima | 200VDC |
| Specifiche ambientali | |
|---|---|
| Storage Temperature Range | -60°C~+125°C |
| Intervallo di temperatura di esercizio | -60°C~+125°C |
| Coefficiente di temperatura | 500 ppm/°C |
| Durata di carico | 70°C 1.000h ΔR/R≤±10% |
| Vita di rotazione | 1,000,000 volte, ΔR/R≤±7% |
| Intervallo IP | Protezione IP25 |
| Resistenza al calore della saldatura | (350°C 3S)ΔR/R≤±2% |
| Ciclo di temperatura | (-25°C+,85°C 30 minuti/ciascuno,5 cicli) ΔR/R≤±10% |
| Vibrazione | 10-55Hz, amplitudine di 1,5 mm, 3 direzioni ΔR/R≤±5% |
| Specifiche meccaniche | |
|---|---|
| Viaggi meccanici | 220° 320° 360° |
| Torsione dell'albero | 25-35 gf*cm |
| Torsione del dado di montaggio | 15 kgf*cm |
| Flusso dell'albero | 0.15 mm |
| Gioco di fine albero | (lunghezza dell'albero 30 mm) 0,15 mm |
| Gioco radiale dell' albero | 0.15 mm |
| Forza dell'albero (spinta) | 125 N (12,75 kgf) min. |
| Forza dell'albero (traspirazione) | 125 N (12,75 kgf) min. |
| Hardware | Lavatrice, chiusura, nocciolina |
Il sensore d'angolo della serie WDJ-22 è ideale per applicazioni che richiedono una misurazione precisa dello spostamento, tra cui:
- Servo sistemi per autoveicoli
- Macchine e apparecchi di costruzione
- dispositivi aerospaziali e sistemi missilistici
- Antenne radar per aeromobili
- Macchine per stampare a iniezione
- Macchine e apparecchi per la lavorazione del legno
- Macchine per la stampa
- Controlli elettronici
- Robotica
- Sistemi di controllo ingegneristico
- Attrezzature sportive a controllo informatico
