DESCRIZIONE GENERALE CARATTERISTICHE L'EC4304 è un convertitore step-down induttivo a commutazione continua ad alta efficienza che pilota MOSFET a canale N ed è progettato per pilotare LED singoli o multipli collegati in serie da una sorgente di tensione superiore alla tensione del LED. Funziona da un'alimentazione di ingresso tra 7V e 40V e fornisce una corrente di uscita esternamente regolabile fino a 1A, a seconda della tensione di alimentazione e dei componenti esterni. Questo EC4304 include l'interruttore di uscita e il circuito di rilevamento della corrente di uscita lato alto, che utilizza una resistenza esterna per impostare la corrente di uscita. Il pin ADJ accetterà una tensione DC o una forma d'onda PWM. Ciò fornirà una corrente di uscita continua o a impulsi a seconda della frequenza di controllo. I componenti del filtro PWM contengono un'impostazione del tempo di salita soft-start. Il tempo di soft-start può essere aumentato utilizzando un condensatore esterno dal pin ADJ a massa. Applicando 0,2V o meno al pin ADJ si spegne l'uscita e il dispositivo entra in uno stato di standby a bassa corrente.  Funziona da 7V a 40V di tensione di alimentazione  Interruttore NDMOS interno da 40V  Corrente di uscita 1A  Controllo On/Off e Luminosità a Pin Singolo tramite Tensione DC o PWM  Efficienza EC4304 fino al 95%  Tipica precisione corrente LED +/-5%  Blocco per sottotensione in ingresso  SOT23-5L,DFN 3x3 8L,Package SOT89-5L  Conforme RoHS e privo di alogeni Applicazioni  Illuminazione LED automobilistica  Illuminazione LED ad alta potenza  Illuminazione di indicatori e di emergenza  Illuminazione architettonica  Illuminazione industriale a bassa tensione  Illuminazione LED per segnaletica e decorativa

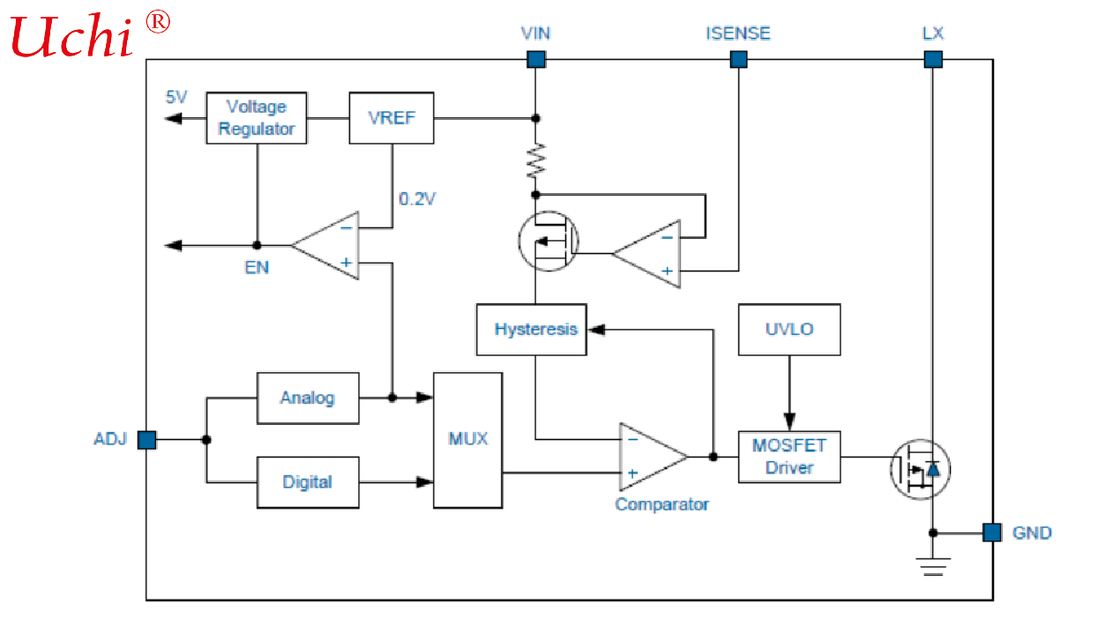

Descrizione Funzionale L'EC4304 è un convertitore step-down induttivo a commutazione continua, semplice ed ad alta efficienza. Il dispositivo funziona con un intervallo di tensione di ingresso da 7V a 40V e fornisce una corrente di uscita di 1A. Una resistenza di rilevamento della corrente lato alto imposta la corrente di uscita e un ingresso di dimming PWM dedicato abilita il dimming pulsato dei LED su un'ampia gamma di livelli di luminosità. Uno schema di rilevamento della corrente lato alto e un circuito di impostazione della corrente integrato minimizzano il numero di componenti esterni richiesti, fornendo al contempo una corrente LED con una precisione del +5%, utilizzando una resistenza di rilevamento dell'1%. Regolazione della Corrente di Uscita Il dispositivo contiene un filtro passa basso tra il pin ADJ e il comparatore di soglia e una resistenza di limitazione di corrente interna tra ADJ e la tensione di riferimento interna. Ciò consente al pin ADJ di essere sovrascritto con segnali DC o a impulsi per modificare la soglia di commutazione VSENSE e regolare la corrente di uscita. I dettagli delle diverse modalità di regolazione della corrente di uscita sono forniti nella sezione applicazioni tramite: Il valore della corrente di uscita è 1A a 0,1Ω (0,5A a 0,2Ω) e questa è una corrente di uscita calcolata quando il terminale ADJ è fluttuante a 1,25V. Modalità di Spegnimento Portare il pin ADJ a una tensione inferiore a 0,2V per più di circa 100μs spegnerà l'uscita e la corrente di alimentazione scenderà a un basso livello di standby di 20μA nominali. Soft-Start Il dispositivo ha un'azione soft-start integrata dovuta al ritardo attraverso il filtro PWM. Un condensatore esterno dal pin ADJ a massa fornirà un ulteriore ritardo soft-start, aumentando il tempo necessario affinché la tensione su questo pin salga alla soglia di accensione e rallentando la velocità di salita della tensione di controllo all'ingresso del comparatore. Senza condensatore esterno, il tempo necessario affinché l'uscita raggiunga il 90% del suo valore finale è di circa 500μs. L'aggiunta di capacità aumenta questo ritardo di circa 0,5 ms/nF. Protezione intrinseca da LED in circuito aperto Se la connessione al/ai LED è aperta, la bobina è isolata dal pin LX del chip, quindi il chip non verrà danneggiato. A differenza di molti convertitori boost, dove la retroazione EMF può danneggiare l'interruttore interno forzando il drain al di sopra della sua tensione di breakdown.
