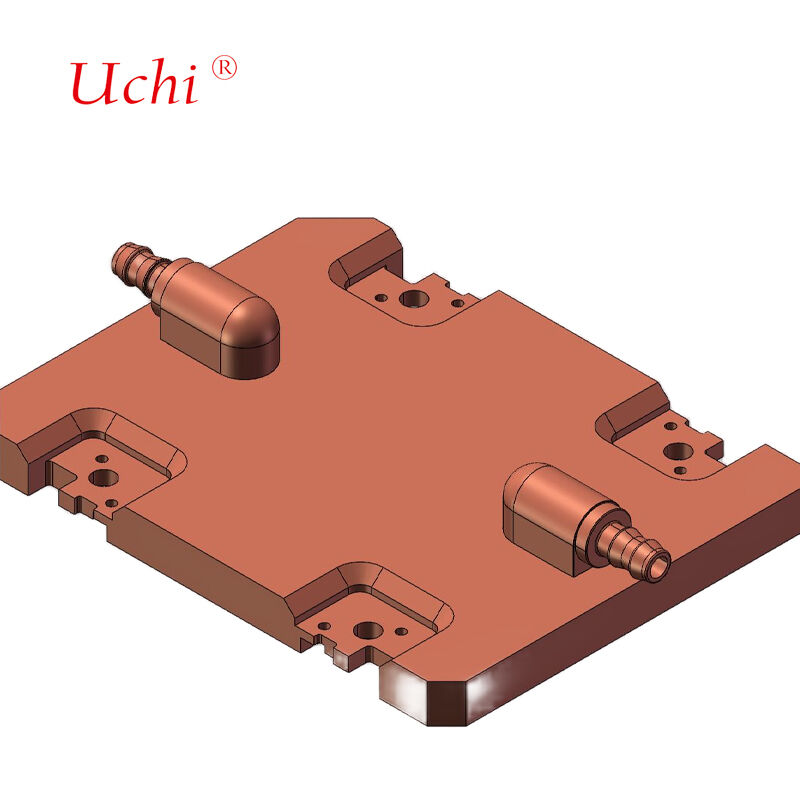

Connettore per piastra fredda a liquido brasato in rame per modulo di raffreddamento a liquido con raccordo a connessione rapida UQD
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | Uchi |
| Certificazione: | SMC |
| Numero di modello: | UQD |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Termini di pagamento: | T/T, PayPal, Western Union, MoneyGram |
| Capacità di alimentazione: | 50000000pcs al mese |
|
Informazioni dettagliate |
|||
| Evidenziare: | Piastra fredda a liquido brasata in rame,Piastra fredda a connessione rapida UQD,Connettore per modulo di raffreddamento a liquido |
||
|---|---|---|---|
Descrizione di prodotto
Connettore per piastre fredde liquide brasate in rame
Progettato per i moduli di raffreddamento liquido UQD Quick-Connect Fitting, questo connettore garantisce prestazioni affidabili in applicazioni di gestione termica esigenti.
Specifiche tecniche
- Caratteristiche del connettore:Progettazione priva di goccioline con volume liquido residuo sospeso inferiore agli standard OCP; supporta l'accoppiamento automatico cieco con compensazione di errore di 0,8 mm
- Compatibilità con i fluidi:Compatibile con acqua deionizzata, liquido di raffreddamento PG25 e altri fluidi, con resistenza alla pressione ≤ 80 bar
- Progettazione integrata:Integrabile in server di lame/sistemi rack, supportando layout ad alta densità, incluse connessioni a piastra fredda multi-GPU all'interno del telaio da 1U
- Materiali:Leggia di alluminio ad alta resistenza alla corrosione con anelli di tenuta in fluoro gomma, adatta per il funzionamento a lungo termine di apparecchiature elettroniche
Campi di applicazione
- Centri dati:Connessioni a circuito a piastra fredda per scaffalatori e server a lame raffreddati a liquido
- Electronica industriale:Dissipazione di calore da raffreddamento liquido per apparecchiature radar e dispositivi di imaging medico
- Supercomputer:Sistemi di distribuzione di liquidi di raffreddamento per cluster di calcolo ad alta densità
Progettazione del radiatore a piastra fredda
We design internal flow channels based on customer-provided power consumption data and heat distribution patterns to meet specific temperature rise and uniformity requirements while maintaining acceptable fluid flow resistance.
Il nostro processo di progettazione include analisi di simulazione completa della temperatura e della caduta di pressione,con aggiustamenti iterativi dei parametri interni fino al raggiungimento degli obiettivi di prestazione termica e idraulica.
Attrezzature di produzione
| Tipo di apparecchiatura | Quantità | Parametri tecnici |
|---|---|---|
| Forno di brasatura in galleria | 2 unità | Dimensione massima di saldatura: 1000 mm (W) × 250 mm (H), lunghezza illimitata Temperatura massima di saldatura: 950°C Materiali applicabili: rame, alluminio |
| Forno di brasatura a vuoto | 2 unità | Dimensione massima di saldatura: 800 mm × 1200 mm × 800 mm Temperatura massima di saldatura: 1200°C Materiali applicabili: rame, alluminio, acciaio inossidabile |
| Apparecchiature di rilevamento delle perdite di elio | 2 unità | Dimensione massima di prova: 2500 mm × 750 mm × 700 mm Intervallo di pressione di prova: 0-3MPa Precisione di prova: 2 g/anno o ≤1×10−6 Pa*m3/s |
| Apparecchiature di prova idrostatica | 2 unità | Dimensione massima di prova: 2500 mm × 1500 mm × 1000 mm Intervallo di pressione di prova: 0-5 MPa |
| Apparecchiature di prova pneumatiche | 2 unità | Dimensione massima di prova: illimitata Intervallo di pressione di prova: 0-5 MPa Precisione di prova: 1 Pa |
Tecnologia avanzata di brasatura
Il nostro processo di brasatura a vuoto unisce le piastre di alluminio utilizzando metallo di riempimento con punti di fusione inferiori rispetto al materiale base, creando giunzioni estremamente forti senza flusso corrosivo residuo.Questa tecnologia avanzata garantisce un riscaldamento uniforme, controllo della temperatura preciso, elimina i requisiti di post-pulizia e riduce al minimo la distorsione della parte.
Tecnologia del sistema di raffreddamento a liquido
Nei sistemi di raffreddamento liquido ad alta potenza, sono necessari dissipatori di calore (piastre di raffreddamento liquido) in grado di assorbire rapidamente il calore per trasferire rapidamente il calore.questi sistemi trasferiscono grandi quantità di calore attraverso il flusso di liquido, che li rende uno dei metodi di dissipazione del calore più efficaci attualmente disponibili.
Tipi di piastre fredde
- Placca fredda liquida a tubo sepolto:Fabbricato con scanalatura delle piastre superiori e inferiori, sepoltura e saldatura di tubi di rame all'interno, quindi sigillamento ermetico mediante saldatura.Fornisce affidabile tenuta del liquido e sicurezza operativa con superfici di alta piattezza lavorate con precisione.
- Placca fredda liquida a tubo inserito:Prodotto incorporando tubi di rame su superfici di piastre di alluminio utilizzando processi di saldatura o incollaggio.
- Piastra fredda liquida di tipo canalare:Canali di flusso interni formati su substrati di rame o alluminio mediante perforazione, estrusione e lavorazione di precisione.Scelte con saldatura a attrito o brasatura ad alta temperatura a bassi costi di fabbricazione e geometrie complesse.
- Blocco di raffreddamento liquido:Per la dissipazione del calore con chip ad alta potenza, con canali di flusso interni creati attraverso la tecnologia delle pinne a scivolo per massimizzare l'area superficiale dello scambio termico.
Principali applicazioni
- Laser e attrezzature mediche
- raffreddamento della batteria elettrica
- elettronica di potenza e dispositivi di azionamento motore
- Sistemi di trasmissione 5G a microonde
- Sistemi di energia rinnovabile
- IGBT e sistemi a semiconduttori di potenza
- Centri dati e applicazioni industriali di alimentazione
- Sistemi di difesa e avionica
- Celle a combustibile e sistemi di trazione
Assicurazione della qualità
Mantenere rigorosi standard di qualità con attrezzature di prova complete tra cui:
- 1 Macchina di misura delle coordinate
- 1 strumento proiettore
- 2 macchine per la prova dell'acqua ad alta pressione
- 4 macchine per la prova della resistenza termica
- 2 macchine per la prova delle perdite di liquidi
Servizio clienti
- Risposta rapida a tutte le richieste
- Prezzi competitivi con qualità garantita
- Programmazione efficiente della produzione
- Soluzioni di trasporto ottimali
- Supporto tecnico completo
Domande frequenti
Lei è una società commerciale o un produttore?
Siamo un produttore professionale di dissipatori di calore e piastre di raffreddamento dell'acqua con una vasta esperienza e un forte team tecnico, con produzione automatizzata e meccanizzata.
Siamo un produttore professionale di dissipatori di calore e piastre di raffreddamento dell'acqua con una vasta esperienza e un forte team tecnico, con produzione automatizzata e meccanizzata.
Ha già esportato merci e verso quali regioni?
Il 60% della nostra produzione totale è esportato in Giappone, India, Regno Unito, Canada, Stati Uniti e Brasile.
Il 60% della nostra produzione totale è esportato in Giappone, India, Regno Unito, Canada, Stati Uniti e Brasile.
Quanti dipendenti ha?
Circa 100 dipendenti nei dipartimenti vendite, acquisti, ingegneria, controllo qualità, magazzino e produzione.
Circa 100 dipendenti nei dipartimenti vendite, acquisti, ingegneria, controllo qualità, magazzino e produzione.
Puoi fornirci dei campioni se siamo d'accordo con il disegno?
Sì, forniamo campioni per la conferma prima della produzione di massa, insieme a disegni tecnici se necessario.
Sì, forniamo campioni per la conferma prima della produzione di massa, insieme a disegni tecnici se necessario.
Quali metodi di imballaggio usate?
Imballaggio personalizzato con cartoni normali e tessuti a prova di tensione o cartoni di legno per una protezione ottimale durante il trasporto.
Imballaggio personalizzato con cartoni normali e tessuti a prova di tensione o cartoni di legno per una protezione ottimale durante il trasporto.
Fornisce supporto tecnico per problemi di prodotto?
Tutti i prodotti sono completamente ispezionati prima della spedizione.
Tutti i prodotti sono completamente ispezionati prima della spedizione.
