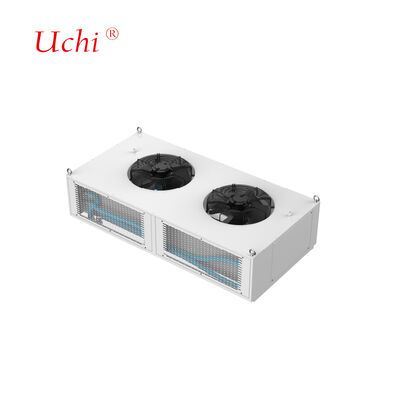

480S Sistema di raffreddamento liquido a stazza di ricarica a raffreddamento liquido a raffreddamento liquido (480 kW di potenza nominale)
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | Uchi |
| Certificazione: | SMC |
| Numero di modello: | 480S |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Termini di pagamento: | T/T, PayPal, Western Union, MoneyGram |
| Capacità di alimentazione: | 50000000pcs al mese |
|
Informazioni dettagliate |
|||
| Potenza di ricarica ultraveloce applicabile: | 480KW | Potenza della fonte di calore: | 24KW |
|---|---|---|---|
| Tipo di refrigerante: | Tipo di refrigerante | Numero di moduli del sistema: | 12 pezzi |
| portata del singolo modulo: | 6L/min | Temperatura di riduzione della frequenza del sistema:: | 60 ℃ |
| Requisito di alimentazione: | AC 220V, 50Hz | Classe di protezione: | IP54 |
| Rumore: | ≤60dB | Temperatura ambiente: | -30~55°C |
| Umidità: | 5%~90% | Altitudine: | ≤2000 m |
| Dimensioni unità di raffreddamento a liquido: | 1600×900×475mm (altezza comprese le ventole) | ||
| Evidenziare: | Piattaforma di ricarica per raffreddamento liquido da 480 kW,sistema di ricarica a raffreddamento a pieno liquido,piastra di raffreddamento liquido con potenza di 480 kW |
||
Descrizione di prodotto

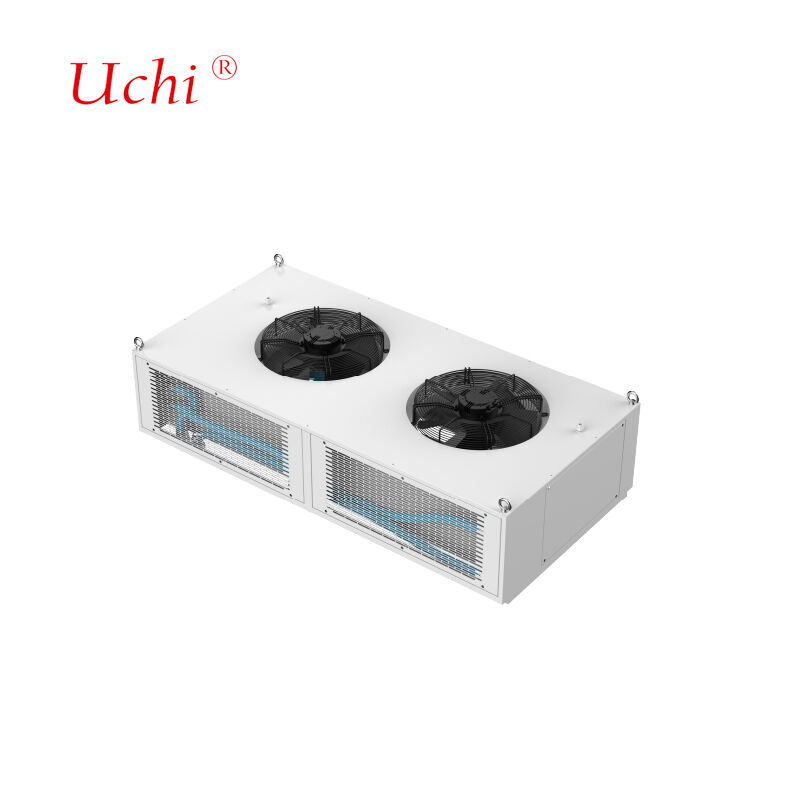

Progettazione strutturale: Composto da scambiatori di calore a raffreddamento a liquido, pompe di circolazione, pompe di rabbocco, serbatoi d'acqua, sensori, ventole e sistemi di controllo. Il sistema è progettato per l'installazione sulla parte superiore del cabinet principale delle pile di ricarica ed è specificamente progettato per i cabinet raddrizzatori delle pile di ricarica ultraveloci da 480kW.
- Potenza della pila di ricarica ultraveloce applicabile: 480kW
- Potenza della sorgente di calore: 24kW
- Tipo di refrigerante: soluzione di glicole etilenico al 40%
- Numero di moduli di sistema: 12 pezzi (portata del singolo modulo: 6L/min)
- Temperatura di riduzione della frequenza del sistema: 60℃
- Requisito di alimentazione: CA 220V, 50Hz
- Classe di protezione: IP54
- Metodo di comunicazione con l'armadio elettrico: RS485 (protocollo Modbus RTU)
- Rumore: ≤60dB
- Temperatura ambiente: -30~55°C
- Umidità: 5%～90%
- Altitudine: ≤2000m
- Dimensioni dell'unità di raffreddamento a liquido: 1600×900×475mm (altezza comprese le ventole)
Progettiamo canali di flusso interni in base ai dati di consumo energetico del cliente e ai modelli di distribuzione del calore per soddisfare specifici requisiti di temperatura e uniformità, mantenendo al contempo una resistenza ottimale al flusso del fluido. Il nostro processo di progettazione include un'analisi di simulazione completa con regolazioni iterative dei parametri per raggiungere gli obiettivi di prestazioni termiche e idrauliche.
| Tipo di apparecchiatura | Quantità | Parametri tecnici |
|---|---|---|
| Forno di brasatura a tunnel | 2 unità | Dimensione massima di saldatura: 1000mm (L) * 250mm (A), lunghezza illimitata Temperatura massima di saldatura: 950℃ Materiali applicabili: rame, alluminio |
| Forno di brasatura sottovuoto | 2 unità | Dimensione massima di saldatura: 800mm * 1200mm * 800mm Temperatura massima di saldatura: 1200℃ Materiali applicabili: rame, alluminio, acciaio inossidabile |
| Apparecchiatura di rilevamento perdite di elio | 2 unità | Dimensione massima di prova: 2500mm * 750mm * 700mm Intervallo di pressione di prova: 0-3MPa Precisione di prova: 2g/anno o ≤1*10⁻⁶ Pa*m³/s |
| Apparecchiatura di prova idrostatica | 2 unità | Dimensione massima di prova: 2500mm * 1500mm * 1000mm Intervallo di pressione di prova: 0-5MPa |
| Apparecchiatura di prova pneumatica | 2 unità | Dimensione massima di prova: illimitata Intervallo di pressione di prova: 0-5MPa Precisione di prova: 1Pa |
Il nostro processo di brasatura sottovuoto unisce piastre di alluminio utilizzando metallo d'apporto con punti di fusione inferiori rispetto al materiale di base, creando giunti estremamente resistenti senza flusso corrosivo residuo. Questa tecnologia di fascia alta offre un riscaldamento uniforme, un controllo preciso della temperatura, elimina i requisiti di pulizia successivi e riduce al minimo la distorsione delle parti.
I sistemi di raffreddamento a liquido ad alta potenza richiedono dissipatori di calore in grado di assorbire rapidamente il calore. Sfruttando l'elevata capacità termica specifica dei liquidi, i nostri sistemi trasferiscono grandi quantità di calore attraverso il flusso di liquido, in grado di dissipare calore che va da diverse centinaia di watt a oltre un kilowatt.
- Piastra fredda a liquido a tubo interrato: Fabbricata scanalando piastre, interrando e saldando tubi di rame all'interno, quindi sigillando ermeticamente tramite saldatura. Garantisce tenuta stagna affidabile, sicurezza operativa ed elevata planarità per un eccellente contatto termico.
- Piastra fredda a liquido a tubo inserito: Prodotta incorporando tubi di rame sulle superfici delle piastre di alluminio utilizzando processi di saldatura o incollaggio, con un rigoroso controllo della planarità per una minima resistenza termica.
- Piastra fredda a liquido di tipo a canale: Canali di flusso interni formati su substrati di rame o alluminio mediante foratura, estrusione e lavorazione di precisione, sigillati tramite saldatura a frizione o brasatura ad alta temperatura.
- Blocco di raffreddamento a liquido: Per la dissipazione del calore dei chip ad alta potenza con canali di flusso interni creati attraverso la tecnologia delle alette di scanalatura per massimizzare l'area di scambio termico.
Prodotti di raffreddamento a liquido brasati in rame: Modulo di raffreddamento a liquido GB200, modulo di raffreddamento a liquido H20, modulo di raffreddamento a liquido per moduli ottici e altre piastre fredde in rame. Compatibile con leghe di fosforo-rame, a base d'argento, a base di nichel e a base d'oro.
Prodotti di raffreddamento a liquido brasati in alluminio: Radiatore a sifone LTS, scatola di raffreddamento a liquido per controllo elettronico pressofuso, piastra di raffreddamento a liquido stampata per alimentazione, piastra di raffreddamento a liquido per controllo elettronico motore, radiatore 6G-3DRVC e altri radiatori di raffreddamento a liquido brasati.
Prodotti di raffreddamento a liquido brasati in acciaio inossidabile: Collettore di raffreddamento a liquido, modulo di raffreddamento a liquido DIMM e altri collettori di raffreddamento a liquido in acciaio inossidabile.
- Laser e apparecchiature mediche
- Raffreddamento del pacco batteria di alimentazione EV
- Elettronica di potenza e dispositivi di azionamento del motore
- Sistemi di trasmissione 5G a microonde
- Sistemi di energia rinnovabile
- IGBT e sistemi a semiconduttore di potenza
- Data center e applicazioni industriali di alimentazione
- Sistemi di difesa e avionica
- Celle a combustibile e sistemi di trazione
Manteniamo rigorosi standard di qualità con apparecchiature di collaudo complete tra cui:
- 1 macchina di misura a coordinate
- 1 strumento proiettore
- 2 macchine di prova ad alta pressione dell'acqua
- 4 macchine di prova della resistenza termica
- 2 macchine di prova delle perdite di liquido
- Risposta rapida a tutte le richieste
- Prezzi competitivi con qualità garantita
- Programmazione efficiente della produzione
- Soluzioni di trasporto ottimali
- Supporto tecnico completo
- Sei una società commerciale o un produttore? Siamo un produttore professionale di dissipatori di calore e piastre di raffreddamento ad acqua con una vasta esperienza e un solido team tecnico, con produzione automatizzata e meccanizzata.
- Hai esportato merci prima e in quali regioni? Il 60% della nostra produzione totale viene esportato in Giappone, India, Regno Unito, Canada, Stati Uniti e Brasile.
- Quanti dipendenti hai? Circa 100 dipendenti tra i reparti vendite, acquisti, ingegneria, controllo qualità, magazzino e produzione.
- Puoi fornire campioni se siamo d'accordo con il design? Sì, forniamo campioni per la conferma prima della produzione di massa, insieme ai disegni tecnici, se necessario.
- Quali metodi di imballaggio utilizzi? Imballaggio personalizzato con cartoni normali e tessuto a prova di tenuta o cartoni di legno per una protezione ottimale durante il trasporto.
- Fornisci supporto tecnico per i problemi relativi ai prodotti? Tutti i prodotti vengono completamente ispezionati prima della spedizione. Per qualsiasi problema, forniamo soluzioni tecniche immediate.
