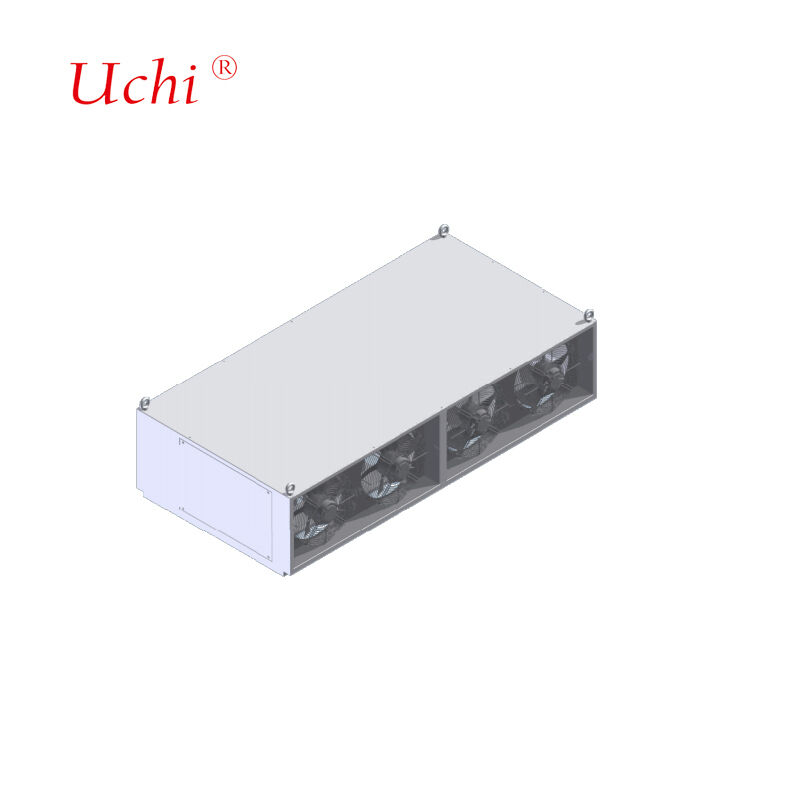

600S Sistema di raffreddamento completo di pila di ricarica raffreddata a liquido è adatto per l'armadio rettificatore di pile di ricarica ultra veloci da 600 kW.
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | Uchi |
| Certificazione: | SMC |
| Numero di modello: | 600S |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Termini di pagamento: | T/T, PayPal, Western Union, MoneyGram |
| Capacità di alimentazione: | 50000000pcs al mese |
|
Informazioni dettagliate |
|||
| Potenza di ricarica ultraveloce applicabile: | 600KW | Potenza della fonte di calore: | 30 kW |
|---|---|---|---|
| Tipo di refrigerante: | Tipo di refrigerante | Numero di moduli del sistema: | 15 PCS |
| portata del singolo modulo: | 6L/min | Temperatura di riduzione della frequenza del sistema:: | 60 ℃ |
| Requisito di alimentazione: | AC 220V, 50Hz | Classe di protezione: | IP54 |
| Rumore: | ≤60dB | Temperatura ambiente: | -30~55°C |
| Umidità: | 5%~90% | Altitudine: | ≤2000 m |
| Dimensioni unità di raffreddamento a liquido: | 1600×900×475mm (altezza comprese le ventole) | ||
| Evidenziare: | 600S sistema di carica a liquido,Rettificatore di pile di ricarica ultra veloce da 600 kW,piastra di raffreddamento liquido per armadio raddrizzatore |
||
Descrizione di prodotto
600S Sistema di raffreddamento a stazza di ricarica completamente raffreddato a liquido
Soluzione di raffreddamento avanzata appositamente progettata per armadi rettificatori a pila di ricarica ultra veloce da 600 kW, che forniscono una gestione termica superiore per applicazioni ad alta potenza.
Progettazione del sistema e specifiche tecniche
Sistema completo di gestione termica raffreddata a liquido, comprendente scambiatori di calore, pompe di circolazione, pompe di ricostituzione, serbatoi d'acqua, sensori, ventilatori e sistemi di controllo intelligenti.Disegnati per l'installazione in cima a armadi principali della pila di ricarica.
Parametri tecnici
- Potenza di ricarica applicabile: 600 kW
- Potenza della fonte di calore: 30 kW
- Liquido di raffreddamento: soluzione al 40% di etilenoglicolo
- Moduli di sistema: 15 unità (rata di flusso del singolo modulo: 6L/min)
- Temperatura di riduzione della frequenza: 60°C
- Fornitore di alimentazione: AC 220V, 50Hz
- Classe di protezione: IP54
- Interfaccia di comunicazione: RS485 (Protocolo Modbus RTU)
- Livello di rumore: ≤ 60 dB
- Temperatura di funzionamento: da -30°C a 55°C
- Intervallo di umidità: dal 5% al 90%
- Altitudine massima: 2000 m
- Dimensioni dell'unità di raffreddamento liquido: 1600×900×475 mm
Progettazione del radiatore a piastra fredda
Progettazione del canale di flusso interno su misura basata su dati specifici sul consumo di energia e su modelli di distribuzione del calore. Our engineering process includes comprehensive simulation analysis with iterative parameter optimization to achieve precise thermal and hydraulic performance targets while maintaining optimal fluid flow resistance.
Capacità delle attrezzature di produzione
| Tipo di apparecchiatura | Quantità | Parametri tecnici |
|---|---|---|
| Forno di brasatura in galleria | 2 unità | Dimensione massima di saldatura: 1000 mm (W) * 250 mm (H), lunghezza illimitata Temperatura massima di saldatura: 950°C Materiali applicabili: rame, alluminio |
| Forno di brasatura a vuoto | 2 unità | Dimensione massima di saldatura: 800 mm * 1200 mm * 800 mm Temperatura massima di saldatura: 1200°C Materiali applicabili: rame, alluminio, acciaio inossidabile |
| Apparecchiature di rilevamento delle perdite di elio | 2 unità | Dimensione massima di prova: 2500 mm * 750 mm * 700 mm Intervallo di pressione di prova: 0-3MPa Precisione di prova: 2 g/anno o ≤1*10−6 Pa*m3/s |
| Apparecchiature di prova idrostatica | 2 unità | Dimensione massima di prova: 2500 mm * 1500 mm * 1000 mm Intervallo di pressione di prova: 0-5 MPa |
| Apparecchiature di prova pneumatiche | 2 unità | Dimensione massima di prova: illimitata Intervallo di pressione di prova: 0-5 MPa Precisione di prova: 1 Pa |
Tecnologia avanzata di brasatura
Il nostro processo di brasatura a vuoto unisce le lastre di alluminio utilizzando metalli di riempimento specializzati con punti di fusione inferiori rispetto al materiale base, creando giunzioni eccezionalmente forti senza flusso corrosivo residuo.Questa tecnologia di alta precisione garantisce un riscaldamento uniforme, un controllo preciso della temperatura, elimina i requisiti di post-pulizia e riduce al minimo la distorsione della parte.
Tecnologia del sistema di raffreddamento a liquido
I sistemi di raffreddamento liquido ad alta potenza richiedono dissipatori di calore avanzati in grado di assorbire rapidamente il calore.i nostri sistemi trasferiscono efficientemente carichi di calore sostanziali attraverso il flusso di liquido ottimizzato, capace di dissipare calore che va da diverse centinaia di watt a oltre un kilowatt.
Varietà di piastre fredde liquide
- Placca fredda liquida a tubo sepolto:Fabbricato con piastre a scanalatura, sotterramento e saldatura interna di tubi di rame, quindi sigillamento ermetico mediante saldatura di precisione.e elevata piattezza per un eccellente contatto termico.
- Placca fredda liquida a tubo inserito:Prodotto incorporando tubi di rame su superfici di piastre di alluminio utilizzando processi avanzati di saldatura o incollaggio, con un rigoroso controllo della piattezza per una minima resistenza termica.
- Piastra fredda liquida di tipo canalare:Canali di flusso interni formati su substrati di rame o alluminio mediante trivellazione, estrusione e lavorazione di precisione, sigillati mediante saldatura ad attrito o brasatura ad alta temperatura.
- Blocco di raffreddamento liquido:Per la dissipazione del calore a chip ad alta potenza con canali di flusso interni creati attraverso la tecnologia delle pinne a scivolo per massimizzare l'area superficiale dello scambio termico.
Soluzioni di raffreddamento specifiche del materiale
Prodotti di raffreddamento liquido brasati in rame:GB200 modulo di raffreddamento liquido, modulo di raffreddamento liquido H20, modulo di raffreddamento liquido modulo ottico e altre piastre di rame freddo.saldature a base di nichel e di oro.
Prodotti di raffreddamento liquido brasati in alluminio:Radiatore a sifone LTS, scatola di raffreddamento liquido di controllo elettronico a fusione, piastra di raffreddamento liquido con alimentazione stampata, piastra di raffreddamento liquido di controllo elettronico a motore, radiatore 6G-3DRVC,con una tensione di non più di 50 V.
Prodotti di raffreddamento liquido brasati in acciaio inossidabile:Manifold di raffreddamento liquido, modulo di raffreddamento liquido DIMM e altri manifold di raffreddamento liquido in acciaio inossidabile.
Principali aree di applicazione
- Laser e attrezzature mediche
- raffreddamento della batteria elettrica
- elettronica di potenza e dispositivi di azionamento motore
- Sistemi di trasmissione 5G a microonde
- Sistemi di energia rinnovabile
- IGBT e sistemi a semiconduttori di potenza
- Centri dati e applicazioni industriali di alimentazione
- Sistemi di difesa e avionica
- Celle a combustibile e sistemi di trazione
Norme di garanzia della qualità
Manteniamo rigorosi standard qualitativi con attrezzature di prova complete che garantiscono l'affidabilità del prodotto e la coerenza delle prestazioni.
- 1 Macchina di misura delle coordinate
- 1 strumento proiettore
- 2 macchine per la prova dell'acqua ad alta pressione
- 4 macchine per la prova della resistenza termica
- 2 macchine per la prova delle perdite di liquidi
Impegno nel servizio clienti
- Risposta rapida a tutte le richieste
- Prezzi competitivi con qualità garantita
- Programmazione efficiente della produzione
- Soluzioni di trasporto ottimali
- Supporto tecnico completo
Domande frequenti
Lei è una società commerciale o un produttore?
Siamo un produttore professionale di dissipatori di calore e piastre di raffreddamento dell'acqua con una vasta esperienza e un forte team tecnico, con produzione automatizzata e meccanizzata.
Ha già esportato merci e verso quali regioni?
Il 60% della nostra produzione totale è esportato in Giappone, India, Regno Unito, Canada, Stati Uniti e Brasile.
Quanti dipendenti ha?
Circa 100 dipendenti nei dipartimenti vendite, acquisti, ingegneria, controllo qualità, magazzino e produzione.
Puoi fornirci dei campioni se siamo d'accordo con il disegno?
Sì, forniamo campioni per la conferma prima della produzione di massa, insieme a disegni tecnici se necessario.
Quali metodi di imballaggio usate?
Imballaggio personalizzato con cartoni normali e tessuti a prova di tensione o cartoni di legno per una protezione ottimale durante il trasporto.
Fornisce supporto tecnico per problemi di prodotto?
Tutti i prodotti sono completamente ispezionati prima della spedizione.
