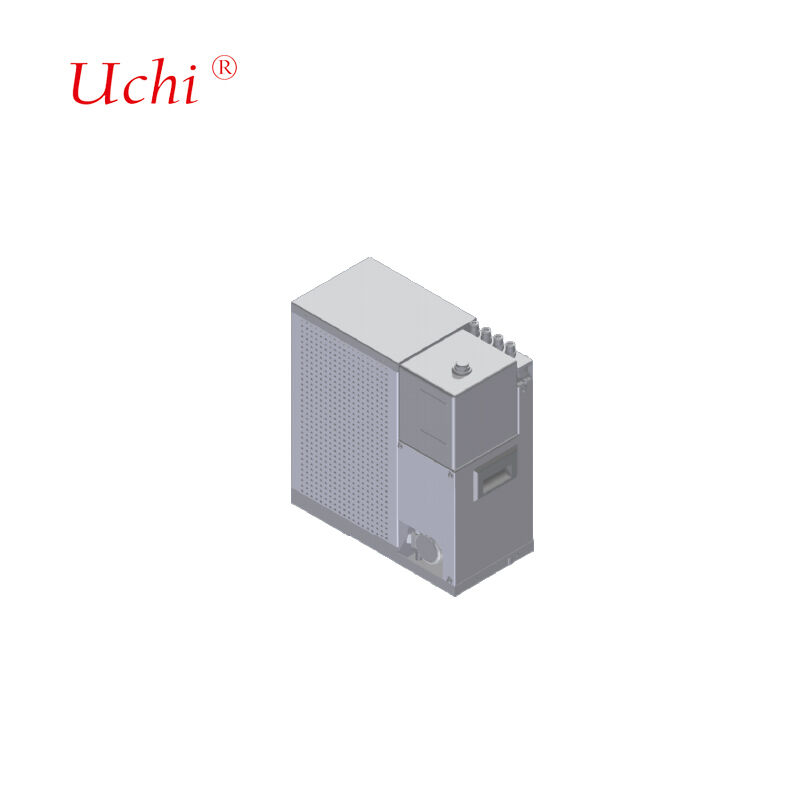

Sistema di raffreddamento liquido con fonte di calore di 2,4 kW
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | Uchi |
| Certificazione: | SMC |
| Numero di modello: | 2.4 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Termini di pagamento: | T/T, PayPal, Western Union, MoneyGram |
| Capacità di alimentazione: | 50000000pcs al mese |
|
Informazioni dettagliate |
|||
| Potenza della fonte di calore: | 2.4kw | Tipo di refrigerante: | Soluzione di glicole etilenico o olio siliconico |
|---|---|---|---|
| Corrente applicabile alla pistola raffreddata a liquido: | Da 600 A a 800 A (cavo di ricarica da 5 m a 7 m, 600 A per pistola singola) | Rumore: | ≤60dB |
| Temperatura ambiente: | -30~55°C | Umidità: | 5%~90% |
| Altitudine: | ≤2000 m | Dimensioni unità di raffreddamento a liquido: | 380×220×550 mm (L*L*A) |
| Tensione in ingresso: | 24 V DC | Corrente in ingresso: | ≤10A |
| Portata: | da 0 a 5 l/min | ||
| Evidenziare: | piastra di raffreddamento liquido con potenza di 2,4 kW,piattaforma di ricarica completamente raffreddata a liquido |
||
Descrizione di prodotto
Sistema di stack di ricarica completamente raffreddato a liquido
Avanzato sistema di raffreddamento a liquido con potenza della fonte di calore da 2,4 kW progettato per applicazioni di ricarica ultraveloce.
Panoramica del sistema
Soluzione completa di raffreddamento a liquido composta da radiatori, pompe di circolazione, pompe di reintegro, serbatoi dell'acqua, sensori, ventole e sistemi di controllo. Progettato per l'installazione sul fondo di pali di ricarica raffreddati a liquido con possibilità di personalizzazione completa.
- Applicazione:Terminali di ricarica ultraveloce raffreddati a liquido
Specifiche tecniche
- Corrente della pistola raffreddata a liquido: da 600 A a 800 A (cavo di ricarica da 5 m-7 m, 600 A per pistola singola)
- Potenza fonte di calore: 2,4KW
- Tipo di liquido refrigerante: soluzione di glicole etilenico o olio siliconico
- Temperatura ambiente operativo: da -40°C a 55°C
- Voltaggio in ingresso: 24 V CC; Corrente in ingresso: ≤10A; Portata: da 0 a 5 l/min
- Comunicazione: 485 (protocollo Modbus RTU)
- Livello di rumore: ≤60 dB
- Temperatura ambiente: da -30°C a 55°C
- Umidità: dal 5% al 90%
- Altitudine: ≤2000m
- Dimensioni dell'unità: 380×220×550 mm (L×L×A)
Design del radiatore a piastra fredda
Design personalizzato del canale di flusso interno basato sui dati di consumo energetico del cliente e sui modelli di distribuzione del calore. Il nostro processo di progettazione comprende un'analisi di simulazione completa con regolazioni iterative dei parametri per raggiungere obiettivi di prestazioni termiche e idrauliche ottimali.
Capacità delle apparecchiature di produzione
| Tipo di attrezzatura | Quantità | Parametri tecnici |
|---|---|---|
| Forno per brasatura a tunnel | 2 unità | Dimensione massima di saldatura: 1000 mm (L) * 250 mm (A), lunghezza illimitata Temperatura massima di saldatura: 950 ℃ Materiali applicabili: rame, alluminio |
| Forno per brasatura sotto vuoto | 2 unità | Dimensione massima di saldatura: 800 mm * 1200 mm * 800 mm Temperatura massima di saldatura: 1200 ℃ Materiali applicabili: rame, alluminio, acciaio inossidabile |
| Attrezzatura per il rilevamento delle perdite di elio | 2 unità | Dimensione massima di prova: 2500 mm * 750 mm * 700 mm Intervallo di pressione di prova: 0-3MPa Precisione del test: 2 g/anno o ≤1*10⁻⁶ Pa*m³/s |
| Attrezzatura per prove idrostatiche | 2 unità | Dimensione massima di prova: 2500 mm * 1500 mm * 1000 mm Intervallo di pressione di prova: 0-5 MPa |
| Apparecchiature per prove pneumatiche | 2 unità | Dimensione massima del test: illimitata Intervallo di pressione di prova: 0-5 MPa Precisione del test: 1Pa |
Tecnologia di brasatura avanzata
Il nostro processo di brasatura sotto vuoto unisce piastre di alluminio utilizzando metallo d'apporto con punti di fusione inferiori rispetto al materiale di base, creando giunti estremamente resistenti senza flusso corrosivo residuo. Questa tecnologia di fascia alta fornisce un riscaldamento uniforme, un controllo preciso della temperatura, elimina i requisiti di post-pulizia e riduce al minimo la distorsione delle parti.
Tecnologia del sistema di raffreddamento a liquido
I sistemi di raffreddamento a liquido ad alta potenza richiedono dissipatori di calore in grado di assorbire rapidamente il calore. Sfruttando l'elevata capacità termica specifica dei liquidi, i nostri sistemi trasferiscono grandi quantità di calore attraverso il flusso del liquido, in grado di dissipare un calore che va da diverse centinaia di watt a oltre un kilowatt.
Varietà di piastre fredde liquide
- Piastra fredda liquida con tubo interrato:Fabbricato scanalando piastre, seppellendo e saldando tubi di rame all'interno, quindi sigillando ermeticamente tramite saldatura. Garantisce una tenuta affidabile ai liquidi, sicurezza operativa ed elevata planarità per un eccellente contatto termico.
- Piastra fredda liquida con tubo inserito:Prodotto incorporando tubi di rame su superfici di piastre di alluminio mediante processi di saldatura o incollaggio, con rigoroso controllo della planarità per una resistenza termica minima.
- Piastra fredda liquida a canale:Canali di flusso interni formati su substrati di rame o alluminio mediante perforazione, estrusione e lavorazione di precisione, sigillati mediante saldatura ad attrito o brasatura ad alta temperatura.
- Blocco di raffreddamento a liquido:Per una dissipazione del calore del chip ad alta potenza con canali di flusso interni creati attraverso la tecnologia delle alette di smussatura per massimizzare la superficie di scambio termico.
Prodotti di raffreddamento specifici per materiale
Prodotti di raffreddamento a liquido brasati con rame:Modulo di raffreddamento a liquido GB200, modulo di raffreddamento a liquido H20, modulo di raffreddamento a liquido del modulo ottico e altre piastre fredde in rame. Compatibile con saldature a base di rame fosforoso, a base di argento, a base di nichel e a base di oro.
Prodotti di raffreddamento a liquido brasati con alluminio:Radiatore a sifone LTS, scatola di raffreddamento a liquido con controllo elettronico pressofuso, piastra di raffreddamento a liquido stampata con alimentatore, piastra di raffreddamento a liquido con controllo elettronico del motore, radiatore 6G-3DRVC e altri radiatori di raffreddamento a liquido brasati.
Prodotti di raffreddamento a liquido brasati in acciaio inossidabile:Collettore di raffreddamento a liquido, modulo di raffreddamento a liquido DIMM e altri collettori di raffreddamento a liquido in acciaio inossidabile.
Applicazioni chiave
- Laser e apparecchiature mediche
- Raffreddamento del pacco batteria di potenza EV
- Elettronica di potenza e dispositivi di azionamento del motore
- Sistemi di trasmissione a microonde 5G
- Sistemi energetici rinnovabili
- Sistemi IGBT e semiconduttori di potenza
- Data center e applicazioni di alimentazione industriale
- Sistemi di difesa e avionica
- Celle a combustibile e sistemi di trazione
Garanzia di qualità
Manteniamo rigorosi standard di qualità con apparecchiature di prova complete, tra cui:
- 1 macchina di misura a coordinate
- 1 strumento proiettore
- 2 macchine prova acqua ad alta pressione
- 4 macchine per prove di resistenza termica
- 2 macchine per prove perdite di liquidi
Impegno nel servizio clienti
- Risposta rapida a tutte le richieste
- Prezzi competitivi con qualità garantita
- Programmazione efficiente della produzione
- Soluzioni di trasporto ottimali
- Supporto tecnico completo
Domande frequenti
Sei una società commerciale o un produttore?
Siamo un produttore professionale di dissipatori di calore e piastre di raffreddamento ad acqua con una vasta esperienza e un forte team tecnico, caratterizzato da una produzione automatizzata e meccanizzata.
Siamo un produttore professionale di dissipatori di calore e piastre di raffreddamento ad acqua con una vasta esperienza e un forte team tecnico, caratterizzato da una produzione automatizzata e meccanizzata.
Hai già esportato merci e in quali regioni?
Il 60% della nostra produzione totale viene esportato in Giappone, India, Regno Unito, Canada, Stati Uniti e Brasile.
Il 60% della nostra produzione totale viene esportato in Giappone, India, Regno Unito, Canada, Stati Uniti e Brasile.
Quanti dipendenti hai?
Circa 100 dipendenti nei reparti vendite, acquisti, ingegneria, QA, magazzino e produzione.
Circa 100 dipendenti nei reparti vendite, acquisti, ingegneria, QA, magazzino e produzione.
Potete fornire campioni se siamo d'accordo con il design?
Sì, forniamo campioni di conferma prima della produzione in serie, insieme ai disegni tecnici, se richiesti.
Sì, forniamo campioni di conferma prima della produzione in serie, insieme ai disegni tecnici, se richiesti.
Quali metodi di imballaggio utilizzate?
Imballaggio personalizzato con cartoni normali e cartoni in tessuto ermetico o in legno per una protezione ottimale durante il trasporto.
Imballaggio personalizzato con cartoni normali e cartoni in tessuto ermetico o in legno per una protezione ottimale durante il trasporto.
Fornite supporto tecnico per problemi relativi al prodotto?
Tutti i prodotti sono completamente controllati prima della spedizione. Per qualsiasi problema, forniamo soluzioni tecniche immediate.
Tutti i prodotti sono completamente controllati prima della spedizione. Per qualsiasi problema, forniamo soluzioni tecniche immediate.
