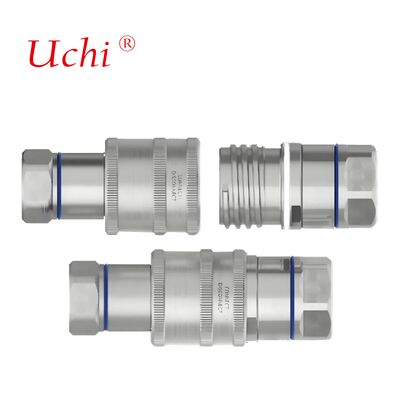

Raccordi a connessione rapida lavorati a CNC per piastre fredde a tubo
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | Uchi |
| Certificazione: | SMC |
| Numero di modello: | raccordi a innesto rapido |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Termini di pagamento: | T/T, PayPal, Western Union, MoneyGram |
| Capacità di alimentazione: | 50000000pcs al mese |
|
Informazioni dettagliate |
|||
| Materiale: | Alluminio, acciaio inossidabile, ottone, acciaio al carbonio, titanio... | Precisione: | ± 0,002 ~ ± 0,005 mm |
|---|---|---|---|
| Certificazione: | ISO 9001,ROSH,CE,ISO16949 | Tipo di lavorazione: | Tornitura CNC, fresatura CNC, foratura CNC, ecc. |
| Superficie: | Anodizzato, lucidato | Tipo: | Brocciatura, FORATURA, Incisione / Lavorazione chimica, Laser... |
| Evidenziare: | Raccordi per tubi a connessione rapida lavorati a CNC,Connettori per tubi di piastre di raffreddamento a liquido,Raccordi a connessione rapida per piastre fredde |
||
Descrizione di prodotto

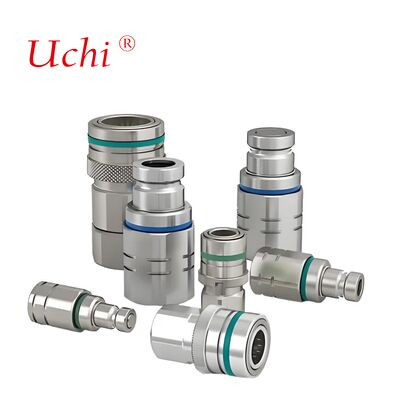

Parti di raccordo a connessione rapida lavorate a CNC per piastre fredde di tipo a tubo
Parti di raccordo a connessione rapida lavorate a CNC di precisione progettate specificamente per piastre fredde di tipo a tubo in sistemi di raffreddamento a liquido.
Specifiche di produzione
| Lavorazione | Tornitura CNC, Fresatura CNC |
| Materiali |
Alluminio: serie 2000, serie 6000, 7075, 5052, ecc. Acciaio inossidabile: SUS303, SUS304, SS316, SS316L, 17-4PH, ecc. Titanio: Grado F1-F5 Ottone: 260, C360, H59, H60, H62, H63, H65, H68, H70, ecc. Acciaio: 1214L/1215/1045/4140/SCM440/40CrMo, ecc. |
| Trattamento superficiale | Anodizzato, Sabbiatura, Serigrafia, Placcatura PVD, Placcatura Zinco/Nichel/Cromo/Titanio, Spazzolatura, Verniciatura, Verniciatura a polvere, Passivazione, Elettroforesi, Elettrolucidatura, Godronatura, Laser/Incisione/Incisione, ecc. |
| Tolleranza | ±0.002 ~ ±0.005mm |
| Rugosità superficiale | Min Ra 0.1~3.2 |
Guida alla selezione dei materiali per sistemi di raffreddamento a liquido
| Scenario applicativo | Materiale del corpo principale consigliato | Materiale di tenuta consigliato | Vantaggi principali | Note di selezione |
|---|---|---|---|---|
| Piastre raffreddate a liquido per server di data center | Ottone / Lega di alluminio 6061 | Gomma nitrilica butadiene (NBR) | Costo moderato, eccellente lavorabilità, compatibile con il refrigerante acqua-glicole; facile montaggio e smontaggio | Pressione di esercizio del sistema ≤ 3,0 MPa; evitare condizioni di alta temperatura a lungo termine (＞100℃) |
| Circuito di raffreddamento a liquido per batterie di alimentazione di veicoli a nuova energia | Acciaio inossidabile 304/316 | Gomma fluorurata (FKM/Viton) | Resistenza all'alta pressione (3,0-6,0 MPa), resistenza alle vibrazioni e agli urti; ampia tolleranza termica | Conforme agli standard del settore automobilistico ISO 16028 |
| Sistema di raffreddamento a liquido per colonnine di ricarica esterne | Acciaio inossidabile 316 / PA66 rinforzato con fibra di vetro | Gomma fluorurata (FKM/Viton) | L'acciaio inossidabile 316 resiste alla corrosione umida esterna; la plastica tecnica è leggera e ha un buon isolamento | Soddisfa il livello di protezione IP67 o superiore |
| Raffreddamento a liquido ad alta temperatura per apparecchiature industriali | Acciaio inossidabile 316 | Perfluoroelastomero (FFKM) | Resistenza alle altissime temperature (≤200℃), compatibile con refrigeranti fortemente corrosivi | Costo elevato, adatto a scenari industriali di fascia alta |
| Raffreddamento a liquido portatile per elettronica di consumo | Polioximetilene (POM) / Lega di alluminio | Gomma siliconica (VMQ) | Leggero, eccellente isolamento; resistenza alle temperature estremamente basse | Solo per condizioni di bassa pressione (≤1,0 MPa), normali/basse temperature |
Principi di selezione dei materiali
- Compatibilità dei materiali prima: Per il refrigerante acqua-glicole, dare la priorità a ottone/lega di alluminio + NBR/FKM; per i refrigeranti a base di olio, utilizzare guarnizioni FKM/FFKM
- Corrispondenza dei parametri delle condizioni di lavoro: La resistenza alla pressione nominale deve essere ≥ 1,5 volte la pressione di picco del sistema; la resistenza alla temperatura deve coprire gli estremi del sistema
- Equilibrio tra costo e prestazioni: Scegliere ottone/NBR per scenari generali; passare a acciaio inossidabile/FKM per applicazioni ad alta richiesta
Capacità di produzione
La nostra officina stampi è dotata di attrezzature avanzate tra cui:
- 22 set di macchine a scarica elettrica (EDM), tra cui 2 macchine EDM a specchio MAKINO
- 9 macchine EDM a taglio a filo (a bassa velocità), tra cui 3 macchine Seibu e 1 Sodick dal Giappone
- 7 macchine per elettroerosione a scintilla, 10 rettificatrici, 2 fresatrici e 1 tornio
Specifiche delle apparecchiature
- Dimensioni del tavolo: 500×350 mm
- Velocità di traslazione rapida: 5000 mm/min
- Peso massimo del pezzo: 500 kg
- Peso massimo dell'elettrodo: 50 kg
Lavorazione di alta precisione
Utilizzo delle tecnologie SuperSpark4 e IES (Intelligent Expert System) per un'alimentazione adattiva avanzata e il controllo del salto per stabilizzare il processo EDM e migliorare la precisione di lavorazione. Dotato di tecnologie di generazione ultra-superficie e ultra-bordo per un'eccellente finitura superficiale e qualità metallurgica.
Tecnologia del sistema di raffreddamento a liquido
I sistemi di raffreddamento a liquido ad alta potenza richiedono dissipatori di calore in grado di assorbire rapidamente il calore. Sfruttando l'elevata capacità termica specifica dei liquidi, i nostri sistemi trasferiscono grandi quantità di calore attraverso il flusso di liquido, in grado di dissipare calore che va da diverse centinaia di watt a oltre un kilowatt.
Varietà di piastre fredde a liquido
- Piastra fredda a liquido a tubo interrato: Fabbricata scanalando le piastre, interrando e saldando tubi di rame all'interno, quindi sigillando ermeticamente tramite saldatura
- Piastra fredda a liquido a tubo inserito: Prodotta incorporando tubi di rame sulle superfici delle piastre di alluminio utilizzando processi di saldatura o incollaggio
- Piastra fredda a liquido di tipo a canale: Canali di flusso interni formati su substrati di rame o alluminio mediante foratura, estrusione e lavorazione di precisione
- Blocco di raffreddamento a liquido: Per la dissipazione del calore dei chip ad alta potenza con canali di flusso interni creati tramite tecnologia alettatura
Applicazioni del prodotto
Garanzia di qualità
Manteniamo rigorosi standard di qualità con apparecchiature di collaudo complete tra cui:
- 1 macchina di misura a coordinate
- 1 strumento proiettore
- 2 macchine per prove ad alta pressione dell'acqua
- 4 macchine per prove di resistenza termica
- 2 macchine per prove di tenuta ai liquidi
Impegno per il servizio clienti
- Risposta rapida a tutte le richieste
- Prezzi competitivi con qualità garantita
- Programmazione efficiente della produzione
- Soluzioni di trasporto ottimali
- Supporto tecnico completo
Domande frequenti
Sei una società commerciale o un produttore?
Siamo un produttore professionale di dissipatori di calore e piastre di raffreddamento ad acqua con una vasta esperienza e un forte team tecnico, con produzione automatizzata e meccanizzata.
Hai esportato merci prima e in quali regioni?
Il 60% della nostra produzione totale viene esportato in Giappone, India, Regno Unito, Canada, Stati Uniti e Brasile.
Quanti dipendenti hai?
Circa 100 dipendenti nei reparti vendite, acquisti, ingegneria, controllo qualità, magazzino e produzione.
Puoi fornire campioni se siamo d'accordo con il design?
Sì, forniamo campioni per la conferma prima della produzione di massa, insieme ai disegni tecnici, se necessario.
Quali metodi di imballaggio utilizzi?
Imballaggio personalizzato con cartoni normali e cartoni di tessuto o legno a prova di tenuta per una protezione ottimale durante il trasporto.
Fornisci supporto tecnico per i problemi del prodotto?
Tutti i prodotti vengono completamente ispezionati prima della spedizione. Per qualsiasi problema, forniamo soluzioni tecniche immediate.
