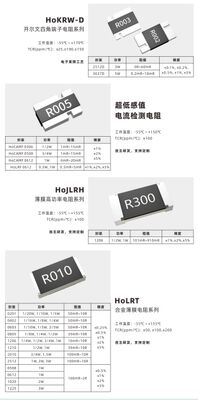

Resistori in lega incapsulati di tipo automobilistico

Definizione di base e struttura

Caratteristiche elettriche chiave

Applicazioni tipiche

• Veicoli a nuova energia:

  Sensore di corrente per BMS (Battery Management System), OBC (On-Board Charger), convertitori DC/DC, controllori di motore.
• Veicoli convenzionali:

  ECU del motore, ABS/ESP, alimentazione di illuminazione, controllo della trasmissione.
• Apparecchiature di ricarica:

  Determinazione della potenza nelle stazioni di ricarica/piatti.

Principali marchi e modelli

• Internazionale:

  Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
• Domestico:

  Fenghua AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.

Componente elettronico: Vishay WSL Automotive-Grade Alloy Resistor

Linee guida di selezione

• Calcolare la potenza utilizzandoP = I2Re applicare≥ 30% di riduzione del valore(obbligatorio in ambienti ad alta temperatura).
• Preferisco4 terminali (Kelvin)struttura per il rilevamento ad alta precisione a livello di μΩ.
• Per i requisiti elevati di protezione da zolfo/vibrazione, confermare il processo di rivestimento (ad esempio ALD Al2O3) e il materiale terminale.
• Deve ottenereRapporti di prova AEC-Q200- eCertificazione IATF16949.

Differenza da resistori in lega standard

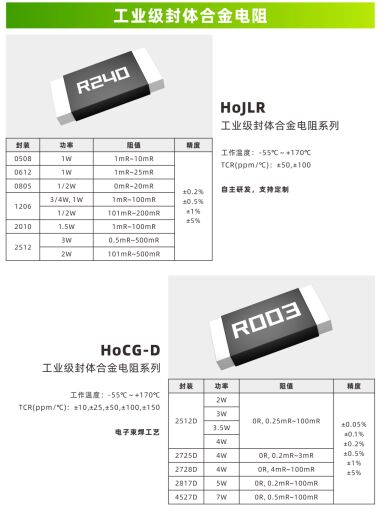

Resistenza in lega incapsulata di grado industriale

1. Definizione di base e struttura

• Standard:-40°C ~ 125°C
• Tipi ad alta temperatura:-55°C ~ 170°C

  Livello di sensibilità all'umidità: MSL 1.

  Compatibile con RoHS/senza alogeni.

  Prova di affidabilità secondo JESD47, IEC 60068 (ciclo di temperatura, shock termico, vibrazioni, umidità, resistenza al calore della saldatura).

  Sistema di qualità: per lo più ISO9001; anche le linee di fascia alta supportano IATF16949.

  AEC-Q200 ènon obbligatorio(può essere personalizzato su richiesta).

2Caratteristiche elettriche principali (tipiche)

3Applicazioni tipiche

• Potenza industriale:

  Sensore di corrente e protezione da sovraccorrenza per UPS, alimentatori di commutazione, inverter, moduli DC/DC.
• Automazione e motori:

  Servo drive, PLC, controllori robot.
• Nuova energia e stoccaggio dell'energia:

  PCS di stoccaggio dell'energia, inverter fotovoltaici, moduli di stazioni di ricarica.
• Attrezzature per telecomunicazioni:

  Alimentatori della stazione base, alimentatori dei server del data center.

4Principali marchi e modelli

• Internazionale:

  Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.
• Domestico:

  Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

5. Passi di selezione fondamentali

• Calcolare la corrente nominale usando

  Io...=RP- Sì.- Sì.

  Applicazionedecelerazione della potenza: ≤ 70% (≤ 50% raccomandato ad alta temperatura).
• Accuratezza e TCR:
  • Circuito di corrente di precisione: ±0,5% / ±10~25 ppm/°C
  • Ciclo di protezione generale: ±1% / ±50 ppm/°C

• Imballaggio e montaggio:

  2512 / 3920 / 5931 sono comuni nell' industria.

  Riserva di compresse termiche sul PCB.

  4 terminali preferiti per il rilevamento ad alta precisione inferiore a 1 mΩ.
• Ambiente:

  Per ambienti umidi/costieri/contenenti zolfo, scegliere terminali anti-zolfo + incapsulazione completa.

  Per le apparecchiature ad alta vibrazione, confermare la resistenza alle vibrazioni e il metodo di montaggio.

6. Industrial vs. Automotive-Grade Encapsulated Alloy Resistor

7Posti di acquisto e di verifica

• Ottenere una scheda di dati completa + rapporti di prova di affidabilità (dati relativi al ciclo di temperatura, all'umidità, alla resistenza al calore della saldatura).
• Confirmare la conformità RoHS, senza alogeni. I requisiti anti zolfo devono essere specificati e testati separatamente.
• La curva di riduzione della potenza deve corrispondere alle condizioni termiche effettive del PCB per evitare un guasto di surriscaldamento a lungo termine.
