Misurazione di precisione dei componenti a bassa resistenza e estensione del raggio
Dettagli:
| Luogo di origine: | Dongguan, Guangdong, Cina |
| Marca: | UCHI |
| Numero di modello: | UL.VDE, SGS, PORTATA, CQC, CSA.ISO.ROHS, CUL |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5000 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Ammassano/munizioni/bobina |
| Tempi di consegna: | 5-7 GIORNI |
| Termini di pagamento: | T/T, Paypal, Western Union, grammo dei soldi |
| Capacità di alimentazione: | 5000,000,000PCS al mese |
|
Informazioni dettagliate |
|||
| Bassa tensione: | E10=1,5~60V | Tmax: | 5.7 |
|---|---|---|---|
| Gamma di capacità: | 1pF-1000pF | Lenghth: | F25 mm |
| Impulso vitale: | 300 volte | Filo conduttore: | Acciaio di ferro o di acciaio greggio |
| Imballaggio: | Confezione di bobine SMD | Dimensioni esterne: | 5650 [2220],5,6x5,0 mm |
| TEMPERATURA di conservazione: | -55°C ~ +125°C | Stile di terminazione: | Vite |
| Peso: | 7.1g | Barriera di umidità: | Resina epossidica |
| Garanzia: | 2 anni | Valutazione di energia dell'impulso: | 28J |
| Fattore di dissipazione: | ≤0.2 | ||
| Evidenziare: | shunt di componenti a bassa resistenza,shunt di misurazione di precisione,shunt varistor di ossido metallico |
||
Descrizione di prodotto

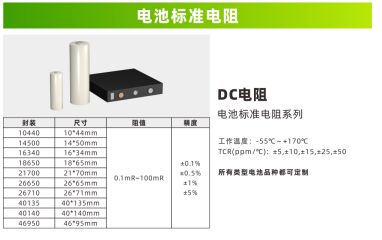

Shunt
Uno shunt ha diversi significati in vari campi. Il più comune è un componente di precisione a bassa resistenza nell'industria elettronica e dell'energia, utilizzato per la misurazione di alta corrente e l'estensione del campo di misura.
I. Elettronica / Industria dell'Energia (Più Comune)
1. Definizione Principale e Principio
- Natura: Un resistore di potenza a bassa resistenza e alta precisione (su scala milliohm/microohm).
- Principio: Collegato in serie nel circuito misurato. Un'alta corrente produce una caduta di tensione a livello di millivolt (U=I×R), e la corrente viene calcolata indirettamente misurando la tensione.
- Specifiche tipiche: La caduta di tensione nominale è per lo più 75mV/100mV. Ad esempio, 100A/75mV corrisponde a una resistenza di 0,75mΩ.
2. Applicazioni Principali
- Misurazione di alta corrente: Utilizzato con millivoltmetri / multimetri per misurare alte correnti DC (da decine a decine di migliaia di ampere).
- Estensione del campo di misura: Collegato in parallelo con un amperometro a basso campo per deviare la maggior parte della corrente, permettendo solo a una piccola porzione di passare attraverso lo strumento.
- Campionamento di corrente: Utilizzato per il monitoraggio e la protezione della corrente in BMS, controllo motori, alimentatori, colonnine di ricarica e sistemi di accumulo di energia.
3. Parametri Chiave e Selezione
- Corrente nominale: Varia da 5A a 15kA.
- Caduta di tensione nominale: 60mV, 75mV, 100mV, 150mV, ecc.
- Precisione: 0,1%, 0,2%, 0,5%, 1%, ecc.
- Materiale: Solitamente lega di manganina (basso coefficiente di temperatura, buona stabilità).
- Dissipazione del calore: Le applicazioni ad alta corrente richiedono una buona dissipazione del calore per evitare perdite di precisione dovute all'aumento di temperatura.
4. Vantaggi e Svantaggi
- Vantaggi: Struttura semplice, basso costo, alta precisione DC, adatto per alte correnti.
- Svantaggi: Perdita di caduta di tensione, generazione di calore, non isolato, e precisione influenzata dalla reattanza ad alte frequenze.
II. "Shunt" in Altri Campi
1. Shunt di Rete (Replicazione Traffico / Bilanciamento Carico)
Copia / inoltra il traffico di rete per monitoraggio, audit, rilevamento intrusioni e bilanciamento del carico.
2. Shunt Idraulico / Pneumatico
Distribuisce il fluido uniformemente a più uscite, utilizzato in sistemi idraulici e sistemi di lubrificazione.
3. Shunt per Rubinetto (Domestico)
Divisore d'acqua con un ingresso e più uscite, con interruttori indipendenti, utilizzato per lavatrici, docce, ecc.
III. Note sull'Utilizzo
- Deve essere collegato in serie nel circuito misurato.
- La corrente nominale dovrebbe essere superiore alla corrente massima effettiva (si raccomanda un margine del 20%).
- Cablaggio sicuro per ridurre la resistenza di contatto; è consigliato il collegamento a quattro fili per misurazioni ad alta precisione.
- Prestare attenzione alla dissipazione del calore per evitare surriscaldamenti.
- Utilizzato principalmente per DC o AC a bassa frequenza; usare con cautela in applicazioni ad alta frequenza.
