Le piastre di raffreddamento a liquido per potenza hanno tre requisiti fondamentali: eccellente dissipazione del calore
Dettagli:
| Luogo di origine: | Dongguan, Guangdong, Cina |
| Marca: | Uchi |
| Certificazione: | SMC |
| Numero di modello: | Radiatore |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | 1300-1500 dollars |
| Tempi di consegna: | Non limitato |
| Termini di pagamento: | T/T, PayPal, Western Union, |
| Capacità di alimentazione: | 50000000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Tipo di montaggio: | Montaggio a vite o adesivo | Rumore: | 17 dB A |
|---|---|---|---|
| Potenza di dissipazione termica: | 2000W | Grado di protezione IP: | IP65 |
| Tipo di liquido refrigerante: | Soluzione di glicole etilenico o olio siliconico | Dimensione della scatola di imballaggio: | 42,5*33*18 cm |
| Tensione in ingresso: | 24 V CC | Diametro di ingresso: | A 1/4 pollici o su misura |
| Finitura superficiale: | Metallo nichelato o nudo | Compatibilità: | Adatto per CPU, GPU, elettronica di potenza |
| Evidenziare: | Dissipazione termica della piastra di raffreddamento del liquido,piastra di raffreddamento a liquido di potenza,piastra di raffreddamento a liquido tre core |
||
Descrizione di prodotto
Piastra di raffreddamento del liquido di potenza
La piastra di raffreddamento liquido di potenza si riferisce a un dissipatore di calore di raffreddamento liquido ad alta potenza appositamente progettato per apparecchiature elettroniche di potenza.convertitori di energia eolica, SVG, inverter ad alta tensione, convertitori di accumulo di energia PCS e apparecchiature di trasmissione e trasformazione di potenza ad alta tensione.
È caratterizzato da resistenza ad alta pressione, grande capacità di carico della corrente, alta affidabilità, lunga durata di vita e resistenza alla corrosione,appartenenti a componenti di raffreddamento idrico di grado industriale/elettrico.
I. Attrezzature tipiche per applicazioni
- Invertitori fotovoltaici / inverter centrali
- Convertitori di energia eolica
- Convertitori di accumulo di energia (PCS)
- Invertitori ad alta tensione, apparecchi di trasmissione
- Generatori statici di var (SVG)
- Valvole di conversione HVDC (MMC) flessibili
- Alimentatori per raddrizzatori ad alta potenza, alimentatori per elettroplatazione/elettrolisi
- Piastre di ricarica, unità di alimentazione di moduli di ricarica ultra-veloci
Obiettivi di dissipazione del calore del nucleo: IGBT, moduli di potenza SiC, diodi, reattori, resistori di potenza, ecc.
II. Caratteristiche di progettazione fondamentali
-
Potenza elevata e densità di flusso termico elevataLa potenza di un singolo modulo varia spesso da decine di kW a centinaia di kW con elevata densità di flusso termico, che richiede una bassa resistenza al flusso e un'elevata efficienza dello scambio termico.
-
Resistenza ad alta pressione e resistenza alle perditeLe apparecchiature elettriche funzionano ininterrottamente per un lungo periodo di tempo e richiedono una resistenza alla pressione dell'acqua di 3·10 bar.Deve superare il rilevamento delle perdite con lo spettrometro di massa di elio con perdite quasi zero.
-
Progettazione ragionevole del canale di flussoDisegni comunemente utilizzati:

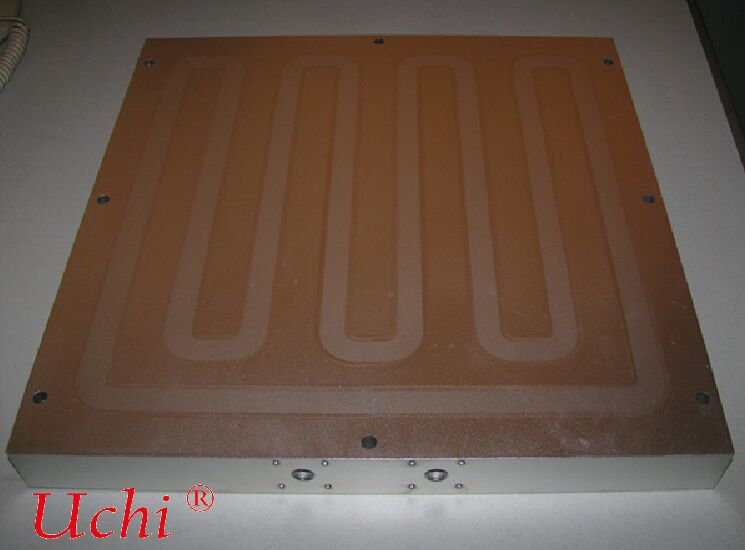

- Canali di flusso serpentini mono / doppio strato
- Canali di flusso parallelo a più rami
- Turbolatori / pin fin per un trasferimento di calore maggioreGarantisce l'uniformità della temperatura ed evita punti caldi locali che causano guasti alle apparecchiature.
-
Selezione dei materiali e protezione dalla corrosioneMateriali principali: lega di alluminio 5052 / 3003 / 6061Per le acque di scarsa qualità, gli ambienti costieri o chimici, i trattamenti superficiali comprendono:
- Anodizzazione
- Rivestimento elettroforetico
- Rivestimento anticorrosione internoPreviene la scomposizione, la corrosione e le perdite d'acqua.
-
Resistenza strutturale e resistenza alle vibrazioniPiastra di base spessa e progettazione rigidante per evitare deformazioni durante le vibrazioni, il trasporto e il funzionamento a lungo termine delle apparecchiature di potenza.
III. Processi di fabbricazione tradizionali
-
Placca di raffreddamento liquido incorporata in tuboTubi di rame / alluminio incorporati in piastre di alluminioBasso costo, maturo e stabileAdatti per apparecchiature elettriche convenzionali a bassa o media potenza
-
Placca di raffreddamento liquido brasata a vuotoPiastre a più strati e canali di flusso formati da brasaturaForte scambio termico, buona piattezzaAdatto per moduli IGBT / SiC ad alta potenza
-
Placca di raffreddamento liquido saldata a stiramento per attritoGrandi dimensioni, alta affidabilitàAdatti per apparecchiature eoliche e fotovoltaiche ad alta potenza
-
Tipo integrato a schive / lavoratoDisegno di canali di flusso flessibili e di alta resistenzaPer lo più utilizzato per il raffreddamento personalizzato del gabinetto di alimentazione
IV. Indicatori chiave di prestazione (comuni nell'industria dell'energia)
- Pressione di lavoro: 3 ‰ 6 bar
- Pressione di scoppio: ≥ 9 bar
- Standard di rilevamento delle perdite: velocità di perdita di elio ≤ 1×10−8 Pa·m3/s
- Resistenza alle temperature: -40°C ~ 120°C
- Piattazza della superficie: ≤ 0,1 mm (per il montaggio del modulo di potenza)
- Roughness: Ra ≤ 1,6 ̊3.2
- Porte di ingresso e di uscita: fili G1/4, G3/8, G1/2 o connettori rapidi
V. Differenze rispetto alle piastre di raffreddamento liquido standard
- Durata di funzionamento: 20 anni di servizio ininterrotto, non per apparecchiature di breve durata
- Ambiente: alta temperatura, umidità elevata, polvere, saline costiere
- Sicurezza: le perdite di liquidi causano direttamente cortocircuiti ad alta tensione, guasti e blackout, che richiedono un'affidabilità estremamente elevata
- Servizi di manutenzione: progettazione a bassa manutenzione o priva di manutenzione
VI. Breve sintesi
La piastra di raffreddamento del liquido di potenza è la "piastra di base speciale di dissipazione del calore" per le apparecchiature elettroniche di potenza.
I suoi requisiti fondamentali possono essere riassunti in tre punti: forte dissipazione del calore, nessuna perdita di liquido e lunga durata di vita.
-
Forte dissipazione del calore Core:Bassa resistenza termica, elevata efficienza, nessun hotspotLa progettazione ottimizzata del canale di flusso massimizza l'area di scambio termico e riduce al minimo la resistenza termica, supportando il raffreddamento continuo a pieno carico per i moduli IGBT / SiC ad alta potenza.L'eccellente uniformità della temperatura elimina i punti caldi locali, evitando la riduzione della potenza o il guasto dei componenti.Una resistenza di portata ragionevole corrisponde alle condizioni di lavoro della pompa d'acqua del sistema, garantendo un'efficienza di dissipazione del calore stabile in condizioni di portata elevata.
-
Nessuna perdita di liquido Core:Sigillazione affidabile, perdita zeroI processi di saldatura ad alta resistenza come la saldatura a vuoto o la saldatura ad attrito sono adottati per formare una struttura integrata e monolitica.Le saldature continue senza giunzioni o pori a freddo offrono una resistenza ad alta pressione e resistono alla fatica durante il funzionamento a lungo termine.La prova delle perdite con lo spettrometro di massa all'elio al 100% è eseguita prima della consegna, controllando rigorosamente il tasso di perdite per evitare cortocircuiti e esaurimento delle apparecchiature di potenza causati da perdite di liquido.
-
Lunga durata di vita Core:Lunga vita, grande affidabilitàI materiali sono resistenti alla corrosione e alla scalabilità, adattandosi a ambienti industriali, di rete elettrica e di qualità dell'acqua automobilistica.L'elevata resistenza strutturale fornisce resistenza alle vibrazioni e agli urti, supportando un funzionamento ininterrotto a lungo termine.Eccellente resistenza ai cicli a temperature elevate e basse e alla fatica termica, con una durata di vita progettata pari a 10 ‰ 20 anni di servizio a lungo termine delle apparecchiature elettriche.
