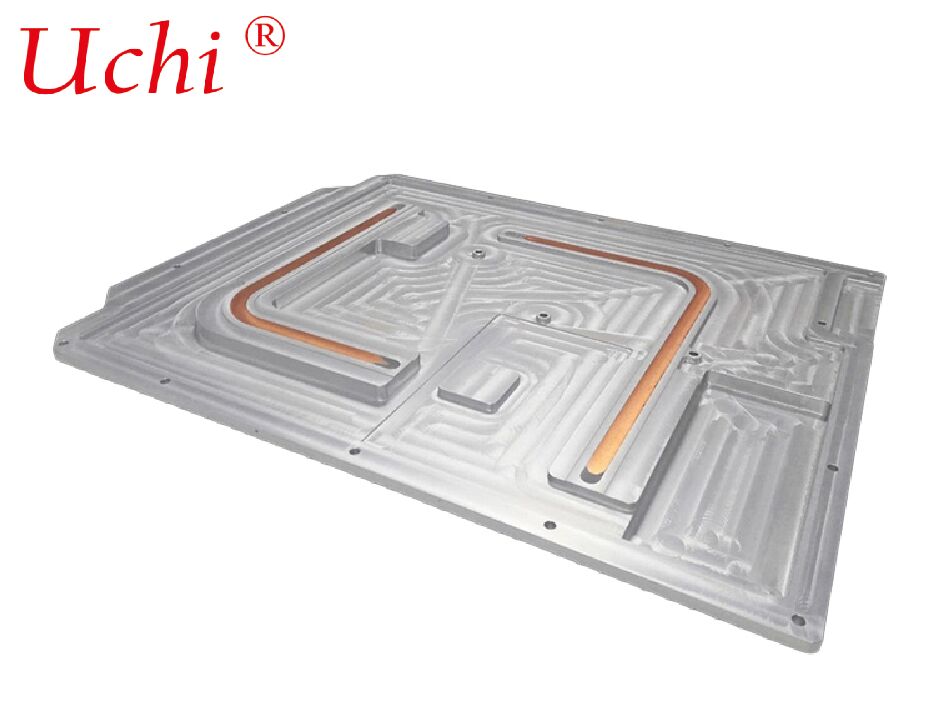

Scafo termico a piastra di alluminio con due tubi di calore Scafo termico per saldatura a attrito
Dettagli:
| Luogo di origine: | Dongguan, Guangdong, Cina |
| Marca: | UCHI |
| Certificazione: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | massa |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Paypal, Western Union, grammo dei soldi |
| Capacità di alimentazione: | 5000,000,000PCS al mese |
|
Informazioni dettagliate |
|||
| Larghezza: | Secondo la domanda del cliente | Diametro: | 12 mm |
|---|---|---|---|
| Altitudine: | ≤2000 m | Temperatura operativa massima: | 120°C |
| Peso del prodotto: | 5,2 kg | Dimensioni del prodotto: | 244,5*118*14,5 mm |
| Forma: | costume | Potere di conduzione del calore: | 278W |
| Industrie applicabili: | Officine di riparazione macchinari, energia e estrazione mineraria | Trattamento: | passivazione Conduttore di calore |
| Dimensione dell'impianto: | 10 * 20 | Tipo di montaggio: | Montaggio a vite |
| Energia: | 152 W | Applicazione: | Fonte luminosa laser RGB |
| Evidenziare: | dissipatore di calore con piastra di estrusione di alluminio,dissipatore di calore con 2 tubi di calore,dissipatore di calore per saldatura ad attrito |
||
Descrizione di prodotto
Dissipatore di calore a piastre di estrusione di alluminio con 2 dissipatori di calore per saldatura ad attrito con tubi di calore
Parametri del prodotto del dissipatore di calore a piastre di estrusione di alluminio con 2 dissipatori di calore per saldatura ad attrito con tubi di calore
Materiale: AL6061
Dimensioni: 260 x 260 x 45 mm
Tecnologia: saldatura ad attrito stir+lavorazione CNC
Caratteristica: buona capacità di raffreddamento e assenza di perdite predefinite
Trattamento superficiale: olio pulito, pulito e passivazione
Potenza di conduzione del calore: 400 W
Dissipatore di calore a piastre estruse in alluminio con 2 tubi di calore uniti mediante saldatura ad attrito (FSW)
Questo dissipatore di calore è costruito principalmente con profili estrusi di alluminio 6063/6061, con 2 tubi di calore in rame integrati. I tubi di calore sono collegati metallurgicamente senza soluzione di continuità alla base in alluminio tramiteSaldatura per attrito (FSW). Combina il vantaggio in termini di costi di produzione di massa dell'estrusione di alluminio, la capacità di equalizzazione ultraveloce della temperatura dei tubi di calore e l'affidabilità strutturale con una resistenza termica ultrabassa derivante dalla saldatura ad attrito. Serve come soluzione di raffreddamento tradizionale ad alta efficienza per dispositivi elettronici di potenza medio-alta.
I. Composizione strutturale principale
Corpo principale in alluminio estruso
Base in alluminio a forma di piastra integralmente estrusa con alette di raffreddamento verticali. Le alette dense e regolari forniscono un'ampia area di ventilazione e dissipazione del calore. Sulla base sono fresate due scanalature pre-incorporate per 2 tubi di calore, che possono essere disposti in parallelo o sfalsati.
2 tubi di calore
Comunemente tubi di calore in rame sinterizzato Φ6/Φ8 con estremità sigillate, pre-incorporati nelle scanalature della base in alluminio. Conducono un rapido trasferimento di calore laterale e una diffusione uniforme del calore, eliminando i punti caldi locali sulla base in alluminio.
Strato di giunzione per saldatura ad attrito
La saldatura allo stato solido viene adottata senza fusione, giunti di saldatura a freddo o riempitivi per brasatura. La parete esterna dei tubi di calore è direttamente legata metallurgicamente alle pareti della scanalatura in alluminio, eliminando completamente la resistenza termica del traferro causata dalla tradizionale saldatura a stagno o dalla pressatura dei tubi.
Trattamento superficiale
Anodizzazione, rivestimento elettroforetico nero e nichelatura per migliorare la resistenza alla corrosione, la resistenza all'ossidazione e la capacità di dissipazione del calore radiativo.
