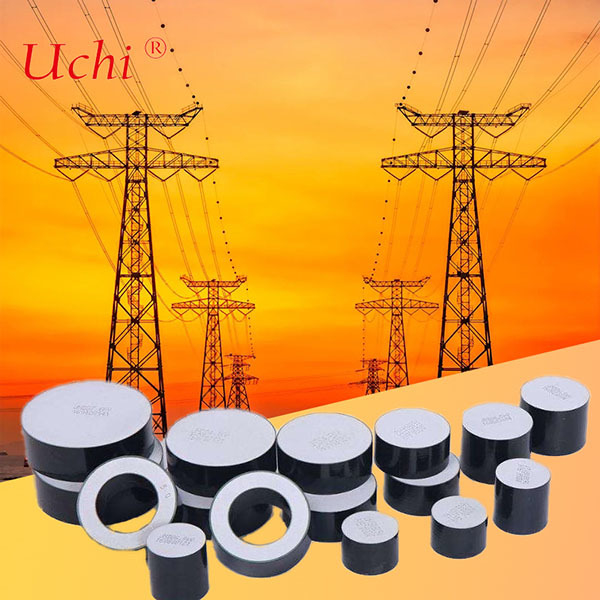

Blocchi di varistori in ossido di zinco metallico per scaricatori di sovratensione, utilizzati per correnti continue e alti gradienti
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | UCHI |
| Certificazione: | SGS.UL |
| Numero di modello: | D42*H20MM |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Massa |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Paypal, Western Union, grammo dei soldi |
| Capacità di alimentazione: | 5000,000,000PCS al mese |
|
Informazioni dettagliate |
|||
| Evidenziare: | Blocchi di varistori in ossido di zinco metallico,Blocchi varistori per scaricatori di sovratensione,Varistore ad alto gradiente CC |
||
|---|---|---|---|
Descrizione di prodotto
Blocchi di varistor di ossido di zinco metallo per arresteri di sovratensione, utilizzati per corrente continua e gradienti elevati
Il Varistor di ossido di zinco è un dispositivo non lineare dipendente dalla tensione che ha caratteristiche elettriche simili a quelle dei diodi Zener back-to-back.È costituito principalmente da ZNO con piccole aggiunte di altri ossidi metallici come il bismuto, Cobalto, Magnesio e altri. The Metal Oxide Varistor or "MOV" is sintered during the manufacturing operation into a ceramic semiconductor and results in a crystalline microstructure that allows MOVs to dissipate very high levels of transient energy across the entire bulk of the devicePertanto, i MOV sono tipicamente utilizzati per la soppressione dei fulmini e di altri transienti ad alta energia presenti in applicazioni industriali o di linea CA.I MOV sono utilizzati in circuiti a corrente continua come alimentatori a bassa tensione e applicazioni automobilisticheIl loro processo di fabbricazione consente molti fattori di forma diversi con il disco a piombo radiale che è il più comune.
La struttura del corpo del varistore di ossido di zinco è costituita da una matrice di grani ZNO conduttivi separati da confini di grani che forniscono caratteristiche di semiconduttore di giunzione PN.Questi confini sono responsabili del blocco della conduzione a basse tensioni e sono la fonte della conduzione elettrica non lineare a tensioni più elevate.
Una proprietà attraente del MOV è che le caratteristiche elettriche sono correlate alla massa del dispositivo.Ogni grano ZnO della ceramica agisce come se avesse una giunzione semiconduttore al confine del grano.
I varistor sono fabbricati formando e sinterizzando polveri a base di ossido di zinco in parti ceramiche.
Poiché il comportamento elettrico non lineare si verifica al confine di ogni grano di ZnO semiconduttore,il varistor può essere considerato un dispositivo "multi-giunzione" composto da molte serie e connessioni parallele di confini di granoIl comportamento del dispositivo può essere analizzato rispetto ai dettagli della microstruttura ceramica.
Informazioni sul prodotto:
Tipo: varistor D42*H20mm
Materiale: varistore di ossido metallico
Applicazione per la classificazione DH di arresto (norma CEI)
| Specificità | Diametro | Spessore | tensione di riferimento di corrente continua (U1mA) | Rapporto massimo della tensione residua (8/20us) | Capacità di resistenza all'impulso di corrente | Tensione nominale raccomandata | Capacità massima di assorbimento dell'energia | |
| 4/10us | 2 ms | |||||||
| mm | mm | kV | a 10kA | kA | A | kV | KJ/kVr | |
| MOV36.5×20 | 36.5±0.5 | 20 ± 0.5 | 4.0-4.8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30 ± 0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
Applicazione per la classificazione SL (norma CEI)
| Specificità | Diametro | Spessore | tensione di riferimento di corrente continua (U1mA) | Rapporto massimo della tensione residua (8/20us) | Capacità di resistenza all'impulso di corrente | Tensione nominale raccomandata | Capacità massima di assorbimento dell'energia | |
| 4/10us | 2 ms | |||||||
| mm | mm | kV | a 10kA | kA | A | kV | KJ/kVr | |
| MOV48×20 | 48 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Applicazione per la classificazione di arresto SM (norma CEI)
| Specificità | Diametro | Spessore | tensione di riferimento di corrente continua (U1mA) | Rapporto massimo della tensione residua (8/20us) | Capacità di resistenza all'impulso di corrente | Tensione nominale raccomandata | Capacità massima di assorbimento dell'energia | |
| 4/10us | 2 ms | |||||||
| mm | mm | kV | a 10kA | kA | A | kV | KJ/kVr | |
| MOV60×20 | 60 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
