3kv 10ka Power Station Mov Varistor di ossido metallico (D48*H20mm)
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | UCHI |
| Certificazione: | SGS.UL |
| Numero di modello: | D48*H20MM |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Massa |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Paypal, Western Union, grammo dei soldi |
| Capacità di alimentazione: | 5000,000,000PCS al mese |
|
Informazioni dettagliate |
|||
| Evidenziare: | 3kv varistor di ossido metallico,10ka varistor della centrale elettrica,D48xH20mm mov varistor |
||
|---|---|---|---|
Descrizione di prodotto

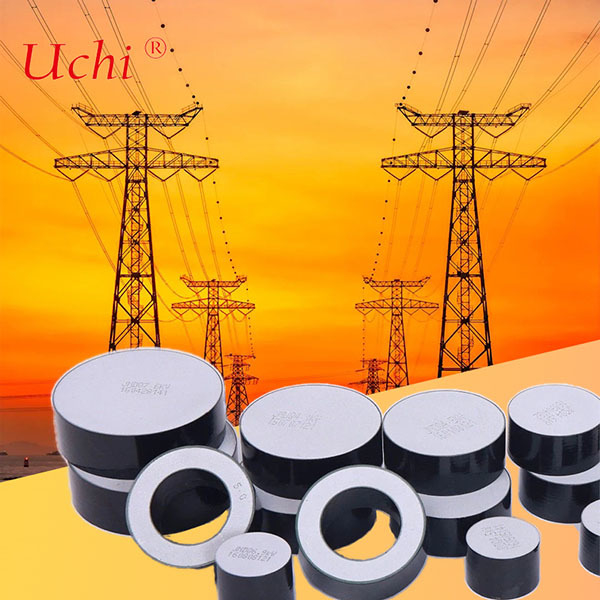

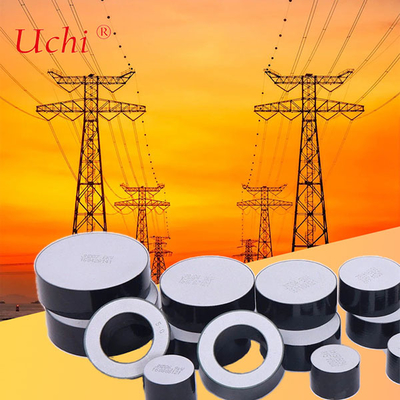

Varistore a ossido di metallo MOV (D48×H20mm) per centrali elettriche 3kV 10kA
Il Varistore a ossido di metallo MOV per centrali elettriche è un componente elettronico con resistenza variabile che cambia con la tensione applicata. Conosciuto anche come Resistore Dipendente dalla Tensione (VDR), presenta una caratteristica corrente-tensione non lineare e non ohmica simile a un diodo, ma opera bidirezionalmente.
Caratteristiche principali
- Costruito con materiali in ossido di zinco ceramico sinterizzato
- Fornisce una protezione ottimale del circuito contro le tensioni transitorie eccessive
- Devia la corrente dai componenti sensibili quando viene attivato
- Disponibile in varie specifiche per diverse applicazioni
- Elevata capacità di assorbimento di energia
Specifiche tecniche
I MOV sono specificati in base all'intervallo di tolleranza della tensione, alla potenza nominale in joule, alla tensione di esercizio, al tempo di risposta, alla corrente massima e alla tensione di rottura (bloccaggio). La potenza nominale è definita utilizzando transitori standardizzati (8/20μs o 10/1000μs).
Applicazione per la classificazione degli scaricatori SL (Standard IEC)
| Specifiche | Diametro (mm) | Spessore (mm) | Tensione di riferimento CC (U1mA) (kV) | Rapporto massimo della tensione residua (8/20μs) a 10kA | Capacità di tenuta all'impulso di corrente | Tensione nominale consigliata (kV) | Capacità massima di assorbimento di energia (kJ/kVr) |
|---|---|---|---|---|---|---|---|
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110kA (4/10μs) 600A (2ms) |
3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110kA (4/10μs) 600A (2ms) |
4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120kA (4/10μs) 800A (2ms) |
3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120kA (4/10μs) 800A (2ms) |
4.5 | 6.3 |
Applicazione per la classificazione degli scaricatori SM (Standard IEC)
| Specifiche | Diametro (mm) | Spessore (mm) | Tensione di riferimento CC (U1mA) (kV) | Rapporto massimo della tensione residua (8/20μs) a 10kA | Capacità di tenuta all'impulso di corrente | Tensione nominale consigliata (kV) | Capacità massima di assorbimento di energia (kJ/kVr) |
|---|---|---|---|---|---|---|---|
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150kA (4/10μs) 1000A (2ms) |
3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150kA (4/10μs) 1000A (2ms) |
4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150kA (4/10μs) 1100A (2ms) |
3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150kA (4/10μs) 1100A (2ms) |
4.5 | 8.5 |
Applicazione per la classificazione degli scaricatori SH (Standard IEC)
| Specifiche | Diametro (mm) | Spessore (mm) | Tensione di riferimento CC (U1mA) (kV) | Rapporto massimo della tensione residua (8/20μs) a 10kA | Capacità di tenuta all'impulso di corrente | Tensione nominale consigliata (kV) | Capacità massima di assorbimento di energia (kJ/kVr) |
|---|---|---|---|---|---|---|---|
| MOV71×20 | 71±0.5 | 20±0.5 | 4.0-4.8 | 1.66 | 150kA (4/10μs) 1400A (2ms) |
3 | 10.6 |
| MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150kA (4/10μs) 1400A (2ms) |
4.5 | 10.6 |
| MOV115/42×20 | 115/42±0.5 | 20±0.5 | 4.0-4.8 | 1.62 | 100kA (4/10μs) 2000A (2ms) |
3 | 14.7 |
| MOV115/42×24 | 115/42±0.5 | 24±0.5 | 5.0-5.8 | 1.62 | 100kA (4/10μs) 2000A (2ms) |
3.8 | 14.7 |
| MOV115/42×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100kA (4/10μs) 2000A (2ms) |
4.5 | 14.7 |
| MOV138/52×20 | 138/52±0.5 | 20±0.5 | 4.0-4.8 | 1.65 | 100kA (4/10μs) 2500A (2ms) |
3 | 17.5 |
| MOV138/52×24 | 138/52±0.5 | 24±0.5 | 5.0-5.8 | 1.65 | 100kA (4/10μs) 2500A (2ms) |
3.8 | 17.5 |
| MOV138/52×30 | 138/52±0.5 | 30±0.5 | 6.2-7.0 | 1.65 | 100kA (4/10μs) 2500A (2ms) |
4.5 | 17.5 |
