Limitatori di sovratensione a ossidi metallici per linee elettriche di media e alta tensione
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | UCHI |
| Certificazione: | SGS.UL |
| Numero di modello: | YH10W-216/562 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Massa |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Paypal, Western Union, grammo dei soldi |
| Capacità di alimentazione: | 5000,000,000PCS al mese |
|
Informazioni dettagliate |
|||
| Evidenziare: | Limitatori di sovratensione per linee elettriche di media tensione,Varistori a ossidi metallici per alta tensione,Limitatori di sovratensione per linee elettriche |
||
|---|---|---|---|
Descrizione di prodotto

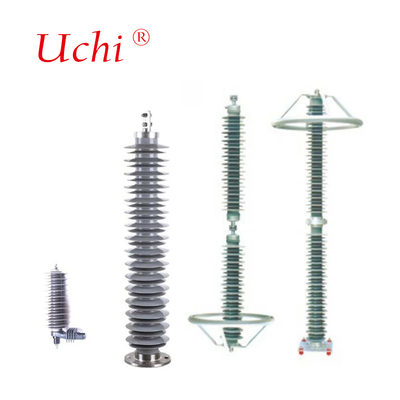

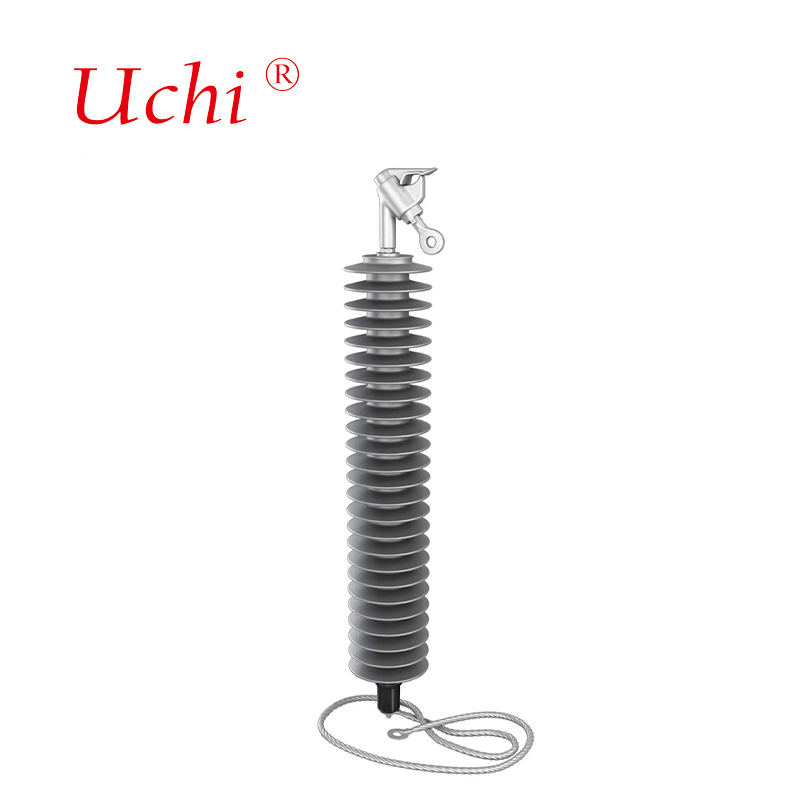

Arresti di ossido di metallo per linee elettriche a media e alta tensione
Il nostro Power Line Lightning Arrester offre una soluzione di alta qualità, affidabile ed economica per proteggere le infrastrutture elettriche dagli urti di fulmine.facile installazione, e un design superiore, il nostro arrester fornisce una protezione costante per gli anni a venire.
Specificativi dell'arresto del fulmine della linea di alimentazione
- Tipo:MV e HV
- Applicazione:Interruttore di fulmini per linee elettriche di tipo MV e HV
- Materiale:Casco in polimero
- Colore:Grigio
- Dischi/blocchi MOV di alta qualità
- Test di routine al 100%
- Rapporto di prova KEMA, CEPRI, XIHARI e certificazione di qualità ISO 9001
- Rispettare gli standard GB, IEC, IEEE e altri
L'installazione di arresta lampi per linee elettriche in posizioni raccomandate lungo la linea in conformità con la nostra simulazione di linea garantisce una maggiore protezione da sovratensioni.Selezione degli arrestatori di fulmini ottimali, soprattutto in termini di quantità e di località di installazione, migliora significativamente l'affidabilità del sistema di linea complessivo e la qualità dell'energia da esso fornita.
Applicazioni utili
- Migliorare le prestazioni di protezione da fulmini
- Ridurre gli interruzioni causate da una cattiva messa a terra e da un'elevata attività di fulmini
- Ridurre i tassi di interruzione dei doppi circuiti / proteggere le linee di distribuzione in fase di costruzione
- Fornire il controllo delle sovratensioni di commutazione - ottimizzazione strutturale e minori spazi liberi
- Migliorare la sicurezza - prevenire lesioni personali e danni alle attrezzature
- Per l'ammodernamento e la compattazione delle linee - livelli di isolamento ridotti
- Per il lavoro in diretta sulla linea - ridurre temporaneamente la distanza minima di avvicinamento
- Riduzione dei costi di installazione e delle perdite nel sistema di linea (interruzioni)
Disponibili due diversi disegni di arrestazione del fulmine
1. Non-Gapped Line Arrester (NGLA)
Gli arrester di sovratensione per linee non interrotte (NGLA) offrono un elevato grado di flessibilità di montaggio e affidabilità operativa.questi arrester possono essere installati direttamente sugli isolanti o sulla torreGli NGLA limitano le sovratensioni a valori inferiori alla tensione di resistenza dell'isolatore.
Vantaggi dell'NGLA
- Soluzione più flessibile (installazione al conduttore, torre, isolante ecc.)
- Un disconnettore è installato in serie che disconnette il arrester in caso di sovraccarico termico
- Garantisce il continuo funzionamento della linea aerea fino a quando non sarà prevista una sostituzione
- Offre un elevato livello di protezione contro i fulmini e le sovratensioni di commutazione grazie all'elevata capacità di assorbimento dell'energia
- Progettato e testato in conformità all'ultima norma IEC 60099-4
2. Arrester di linea a spazio esterno (EGLA)
Gli arrester di linea EGLA hanno un'apertura esterna di scintilla posizionata in serie che isola galvanicamente la parte attiva dell'arrestatore di linea dalla tensione della linea in condizioni normali.In caso di fulmine, il buco di scintilla lampeggia e l'arrester limita la corrente di guasto di terra da diversi kA a pochi amperes,e spegne l'arco entro 10 ms in modo tale che non sia necessario alcun funzionamento dell'interruttore alle due estremità della linea.
Vantaggi dell'EGLA
- Nessuna corrente di fuga, poiché l'intervallo di serie disconnette la parte di arrester dalla tensione del sistema in condizioni normali
- Voltaggio nominale richiesto per l'arrestatore inferiore
- Non è necessario alcun disconnettore e nessun filo di terra
- Adatto per torri a circuiti multipli con spazi liberi corti - progettazione altamente compatta consente l'installazione anche su torri con spazi liberi molto piccoli
- Migliore adattamento per l'installazione diretta
- Sono disponibili anche soluzioni complete di EGLA con isolanti polimerici
Specifiche tecniche
| Tipo | Tensione nominale | MCOV(KV) | Tensione residua massima utilizzando un impulso di corrente di 8/20 (kV) | Distanza di scorrimento (mm) | Distanza di arco a secco (mm) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5 5.2 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 16.3 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 24.5 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 32.6 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 40 8 461 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 48.9 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 57.1 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3.65.2.73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 73.4 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 81.6 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 89.7 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 97.9 109.6 | 1340 | 428 |
| Tipo | Tensione nominale (kV) | MCOV ((kV) | Tensione residua massima utilizzando un impulso di corrente di 8/20 (kV) | Trasferimento di carica ripetitivo resistenza Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154... 134... 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 221 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264... 235... 201. | 1.0 |
| YH10W-96/250 | 96 | 75 | 280... 250... 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297... 266... 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 281 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 500 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594... 532... 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 562 478 | 1.2 |
