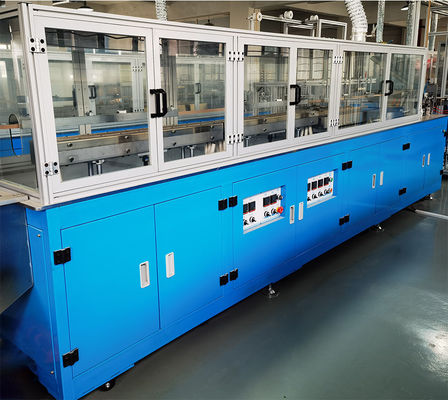

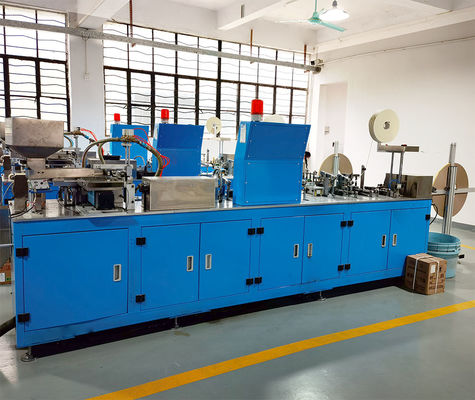

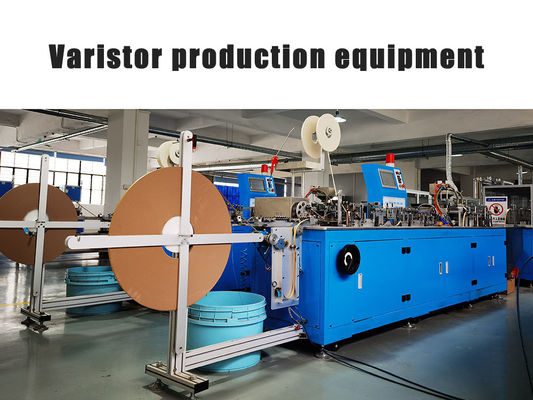

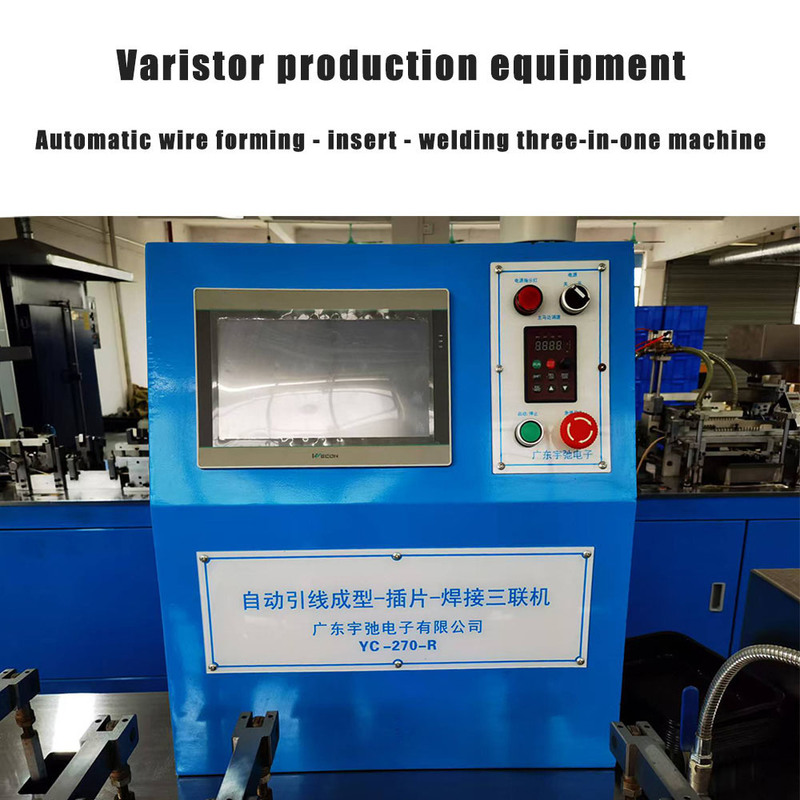

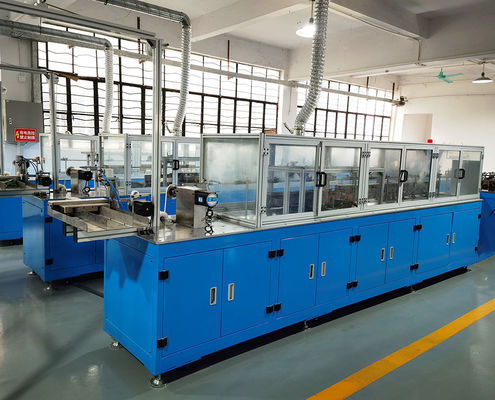

La macchina automatica di produzione per varistori è dotata di un sistema automatico tre in uno per la formatura del filo, l'inserimento del chip e la saldatura
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | UCHI |
| Certificazione: | SGS.UL |
| Numero di modello: | YC-270-R |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | massa |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Paypal, Western Union, grammo dei soldi |
| Capacità di alimentazione: | 5000,000,000PCS al mese |
|
Informazioni dettagliate |
|||
| Evidenziare: | macchina automatica per la produzione di varistori,sistema di saldatura per varistori tre in uno,apparecchiature per la produzione di varistori a ossido metallico |
||
|---|---|---|---|
Descrizione di prodotto
Macchina di Produzione Automatica per Varistori
Presenta un sistema automatico tre in uno per la formatura del filo, l'inserimento del chip e la saldatura.
Processo Operativo di Base
- Sezione di alimentazione del filo e alimentazione a cinghia del motore
- Alimentazione del filo dritto
- Taglio a forma di U
- Punzonatura
- Azionato dalla ruota di goffratura del divisore del filo
- Allineamento del filo
- Appiattimento del braccio lungo
- Posizione del piedino flottante 1
- Posizione del piedino flottante 2
- Posizione del piedino parallelo
- Formatura dello stampo in oro
- Tensionamento prima di inserire i pezzi
- Azionato dalla ruota ad aghi del divisore del filo
- Buffer
- Applicazione della saldatura
- (Soffiaggio e asciugatura) asciugatura naturale
- Inserimento dei pezzi
- Azionato dalla ruota ad aghi del divisore del filo
- Prima zona di preriscaldamento
- Seconda zona di preriscaldamento
- Saldatura a immersione
- Azionamento a passo
- Buffer di raffreddamento naturale
- Buffer
- Azionamento a passo
- Taglio
- Telaio buffer
Parametri e Requisiti Tecnici
| Dimensioni della Macchina | 10 metri di lunghezza, peso approssimativo di 1.500 kg |
| Modello della Macchina | YC-270-R |
| Passo del Prodotto | 10mm |
| Apertura | 2,5 mm 28 prodotti a nastro di carta a fila singola |
| Efficienza di Produzione | 180-260 pezzi/min (Passo10) |
| Dimensione della Piastrella Ceramica | Diametro: 7D, Spessore foglio: T≤3.5mm |
| Specifiche del Filo Conduttore | φ0.56mm |
| Utilizzo di Energia | AC380V, 50HZ; Sorgente d'aria: 5kg/cm; Potenza totale approssimativamente 16KW |
| Periodo di Garanzia | Un anno (esclusi fattori umani e calamità naturali) |
Specifiche Tecniche Aggiuntive
- Stampo di alimentazione del filo: stampo da 0,56 (sul tavolo di assemblaggio)
- Lunghezza massima del nastro di carta per l'alimentazione del filo: 35 mm
- Larghezza dello stampo a forma di U: F5mm (1 set installato sulla macchina)
- Meccanismo di allineamento: Cinque set di cuscinetti a forma di V (13 in ogni set)
- Dimensione del nastro di carta: Nastro di carta tre in uno 14,5x0,85mmx1000m
- Macchina dotata di due set di meccanismi di formatura: piedini flottanti e piedini paralleli
- Applicazione del flusso con interruttore di rilevamento del flusso per prevenire saldature vuote
- Vasche di preriscaldamento: Due gruppi (ciascuno lungo 896 mm)
- Vaschetta di saldatura a immersione con tre unità di riscaldamento
- Telaio della macchina: Piastre saldate con pannello verniciato blu
- Design di riduzione del rumore con ingranaggi conici a spirale e trasmissione a cinghia sincrona
- Include tutte le parti vulnerabili, i pezzi di ricambio e i disegni dei componenti correlati
Schema dell'attrezzatura
