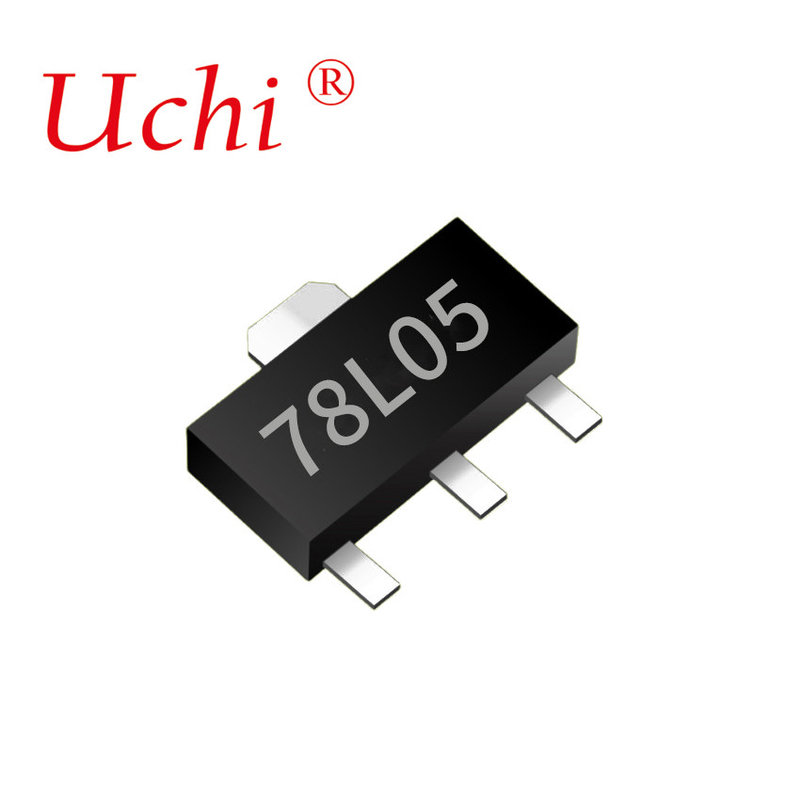

SOT89-3 78L05 5v regolatori di tensione in plastica
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | 78l05 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000 PCS |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Norme |
| Tempi di consegna: | 3weeks |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000 pezzi |
|
Informazioni dettagliate |
|||
| Evidenziare: | di potenza superiore a 50 W,SOT89 3 regolatori di tensione,78L05 regolatori di tensione |
||
|---|---|---|---|
Descrizione di prodotto
Caratteristiche
1.Corrente di uscita massima IOM: 0,1A
2Voltaggio di uscita VO: 5V
3PD di dissipazione totale continua: 0,6 W (Ta= 25 °C)
Assoluto MISSIONE RATINGS (temperatura di funzionamento si applica la gamma se non diversamente specificato)
| Parametro | Il simbolo | Valore | Unità |
| Voltaggio di ingresso | Vi | 30 | V. |
| Resistenza termica dalla giunzione all'ambiente | RθJA | 160 | °C/W |
| Intervallo di temperatura delle giunzioni di funzionamento | TOPR | -40~+125 | °C |
| Intervallo di temperatura di stoccaggio | TSTG | -65 ~ +150 | °C |
Le caratteristiche elettriche a temperatura di giunzione virtuale specificata (Vi=10V, Io=40mA, Ci=0,33uF,,Co=0,1uF, salvo diversa indicazione)
| Parametro | Il simbolo | Condizioni di prova | Min. | Tipologia | Max. | Unità | |
|
Voltaggio di uscita |
Vo |
25°C |
4.80 | 5.0 | 5.20 | V. | |
| 4.85 | 5.0 | 5.15 | V. | ||||
| 4.90 | 5.0 | 5.10 | V. | ||||
| 7V≤Vi≤20V, Io= 1mA~40mA | 0-125°C | 4.75 | 5.0 | 5.25 | V. | ||
| Io=1mA~70mA | 4.75 | 5.0 | 5.25 | V. | |||
| Regolamento del carico | ΔVo | Io=1mA~100mA | 25°C | 11 | 60 | mV | |
| Io=1mA~40mA | 25°C | 5 | 30 | mV | |||
| Regolamento della linea | ΔVo | 7V≤Vil≤20V | 0-125°C | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| Corrente tranquilla | QI | 25°C | 3.8 | 6 | mA | ||
| Cambiamento di corrente tranquilla | Δ Iq | 8V≤Vi≤20V | 0-125°C | 1.5 | mA | ||
| Δ Iq | 1mA≤V l≤40mA | 0-125°C | 0.1 | ||||
| Voltaggio rumoroso di uscita | V.N. | 10Hz≤f≤100KHz | 25°C | 40 | μV/Vo | ||
| Ripple Rejection | RR | 8V≤Vi≤20V,f=120Hz | 0-125 | 41 | 49 | dB | |
| Voltaggio di uscita | Vd | 25°C | 1.7 | V. | |||
Applicazione tipica
Caratteristiche tipiche
Disegno Outlitne
SOT-89-3L Disposizione suggerita della piattaforma
