Chip IC a circuito integrato a tripla uscita AMOLED Display Power Supply
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM3836A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Tensioni: | -0.3V a 6V | Tensioni SW3, VO3: | Da -0,3 V a 10 V |
|---|---|---|---|
| Voltaggio VO2: | Da -6,5 V a 0,3 V | Tensione SW2: | Da -6,5 V a 5,5 V |
| TQFN-3×3-16L, θJA: | 45℃/W | TEMPERATURA DI GIUNZIONE: | +150℃ |
| Intervallo di temperatura di conservazione: | da -65 a +150℃ | Temperatura del cavo (saldare, 10s): | +260℃ |
| HBM: | 3000V | MDC: | 1000 V. |
| Evidenziare: | Chip IC AMOLED a tripla uscita,Chip IC Mosfet ad alta potenza,Chip di alimentazione a circuito integrato |
||
Descrizione di prodotto
● Intervallo di tensione in ingresso da 2,9 V a 4,5 V
● Convertitore boost sincrono (ELVDD)
Tensione di uscita da 4,6 V a 5,0 V con incrementi di 100 mV
Tensione di uscita predefinita 4,6 V. Precisione 1%.
Pin di rilevamento della tensione di uscita per la compensazione della perdita di percorso (FBS)
● Convertitore buck-boost invertente sincrono (ELVSS)
Tensione di uscita da -5,4 V a -1,4 V con incrementi di 100 mV
Tensione di uscita predefinita -2,5 V Precisione 1,2% a -2,5 V
● Capacità di corrente di uscita combinata ELVDD ed ELVSS
Fino a 800 mA a 4,6 V/-2,5 V (VIN = 3,1 V)
Fino a 780 mA a 4,6 V/-2,7 V (VIN = 3,1 V)
Fino a 750 mA a 4,6 V/-3,0 V (VIN = 3,1 V)
Fino a 630 mA a 4,6 V/-4,0 V (VIN = 3,1 V)
Fino a 510 mA a 4,6 V/-5,4 V (VIN = 3,1 V)
● Convertitore boost sincrono (AVDD)
Tensione di uscita da 5,8 V a 7,9 V con incrementi di 300 mV
Tensione di uscita predefinita 6,1 V
Precisione dell'1%.
Capacità di corrente di uscita di 100 mA
● Isolamento bidirezionale VIN e VOUT
● Protezione da cortocircuito (SCP)
● Protezione da sovraccarico
● Spegnimento termico
● Ritardo di avvio VELVSS: 10 ms
● Tempo di rilevamento cortocircuito e OLP: 1 ms

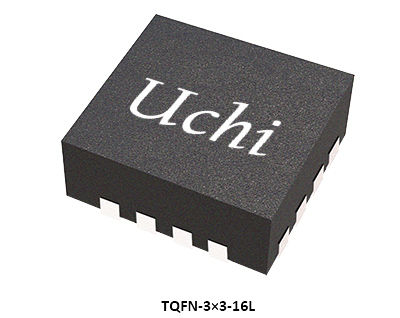

● Disponibile in confezione verde TQFN-3×3-16L
Display OLED a matrice attiva

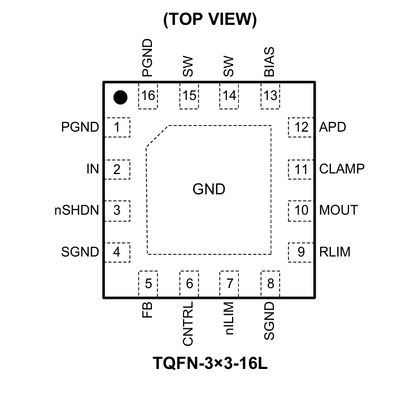

Configurazioni dei pin
Descrizione del perno
Guida alla selezione dei prodotti
| Numero di parte |
Corrente di uscita EL
Massimo
(mA)
|
VIN
minimo
(V)
|
VIN
Massimo
(V)
|
Produzione
Numero del canale
(V)
|
Controllare
Interfaccia
|
Uscite
|
Confezione
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, Tripla Uscita, per Dispositivi Indossabili
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
Senza induttore, tripla uscita, per dispositivi indossabili
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
Tripla uscita, per dispositivi indossabili
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Tripla uscita, per smartphone
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Tripla uscita, per smartphone
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
Tripla uscita, per smartphone
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
Tripla uscita, per smartphone e PAD
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
Tripla uscita, per smartphone e PAD
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1 filo
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
Quattro uscite, per smartphone e PAD con display AMOLED tandem
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
IO2C
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Sei uscite, per smartphone e PAD
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1 filo
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Sei uscite, per smartphone e PAD
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
Tripla uscita, per smartphone e PAD
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1 filo
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
Tripla uscita, per smartphone e PAD
|
Questa soluzione dimostra l'applicazione dei circuiti integrati negli smartphone e nei tablet. Per assistenza nella scelta del prodotto giusto, contatta il nostro team di supporto tecnico.
