Circuito integrato di gestione dell'alimentazione 5A, 5V con fusibile elettronico (eFuse) e spegnimento termico
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM2529 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Stato stazionario: | Da -0,3 V a 18 V | Transitorio (100 ms): | Da -0,6 V a 25 V |
|---|---|---|---|
| VCC, SORGENTE, ILIMIT a GND: | -0.3V a 25V | dV/dt, ABILITAZIONE/GUASTO a GND: | Da -0,3 V a 5,5 V |
| TDFN-3×3-10L, θJA: | 90℃/W | TDFN-3×3-10L, θJB: | 54℃/W |
| TDFN-3×3-10L, θJC: | 52℃/W | TEMPERATURA DI GIUNZIONE: | +150℃ |
| Intervallo di temperatura di conservazione: | da -65 a +150℃ | Temperatura del cavo (saldare, 10s): | +260℃ |
| HBM: | 2000v | MDC: | 1000 V. |
| Evidenziare: | Circuito integrato fusibile elettronico 5A,Circuito integrato di gestione dell'alimentazione 5V,Circuito integrato eFuse con spegnimento termico |
||
Descrizione di prodotto
Sistema di gestione dell'alimentazione IC fusibile elettronico 5A,5V (eFuse) con spegnimento termico
L'SGM2529 è un fusibile elettronico compatto (eFuse) dotato di una serie completa di funzioni di protezione.L'SGM2529 offre un'eccellente precisione, rendendolo molto adatto per molte applicazioni di protezione del sistema.Fornisce precise protezioni da sovra-voltaggio (OV) e sotto-voltaggio (UVLO), che assicurano una stretta sorveglianza delle tensioni del bus ed eliminano la necessità di circuiti di sorveglianza.La protezione contro la sovrastensione (OV) blocca l'uscita di eFuse ad un livello fisso durante le sovratensioni di ingresso.Durante la tensione di ingresso transitorioSe la durata transitoria rimane lunga, il calore accumulato provoca lo spegnimento eFusthermal.Sono disponibili opzioni termiche di chiusura e di ricarica automatica.L'SGM2529 è disponibile in un pacchetto verde TDFN-3×3-10L.
Caratteristiche chiave
● Fusibile elettronico da 5 V con tensione fino a 30 V
● RDS (ON) estremamente basso per l'interruttore di protezione integrato: 26mΩ (TYP)
● Pin a 3 stati, interfaccia bidirezionale
● Tempo di inizio morbido programmabile
● Limite di corrente programmabile fino a 5A
● Opzioni di spegnimento termico:
SGM2529A: chiusura termica con VCLAMP
SGM2529B: Auto-Retry termico con VCLAMP
SGM2529C: chiusura termica senza VCLAMP
● Fatto di guasto per spegnimento termico
● Accurato blocco sotto tensione
● Precisione della pinza di sovra-tensione (SGM2529A e SGM2529B)
● Disponibile in un pacchetto verde TDFN-3×3-10L
Applicazioni
Dischi rigidi
SSD PCIE
Gestione dell'alimentazione della scheda madre
SSD PCIE
Gestione dell'alimentazione della scheda madre

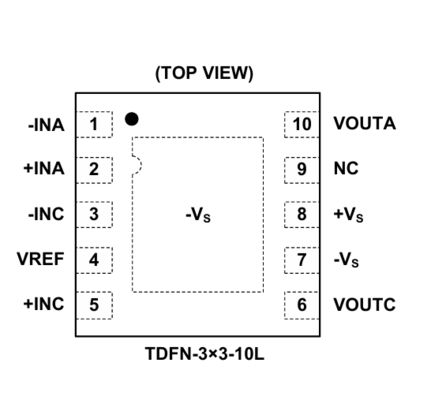

Configurazioni dei pin
Descrizione del pin
Guida alla selezione dei prodotti
|
Interruttori
per
Pacco
|
Numero della parte |
Continuo
corrente di uscita
Max (mA)
|
Quiescente
Corrente
(μA)
|
Numero di imballaggio
Min.
(V)
|
Numero di imballaggio
Max.
(V)
|
Abilitare
Logica
|
Disattivazione
Corrente
(μA)
|
Corrente
Limite
(mA)
|
Morbido...
Inizia.
|
Incriminazione
bandiera
|
Pacco
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0.5 |
14
|
Alto di attività | < 2 |
- Sì, sì.
|
- No, no.
|
TDFN-3×3-12AL
|
R ultra-bassoAttivo, Advanced Load Management Controlled Load Switch (Gestione avanzata del carico)
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | Alto di attività |
< 1.4
|
Programmabile (260~2000) |
- Sì, sì.
|
- Sì, sì.
|
SOIC-8, TDFN-2×3-8BL
|
24V, 2A, interruttore di limite di corrente programmabile a recupero automatico
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
Alto di attività
|
< 1.4
|
Programmabile (260~2000)
|
- Sì, sì.
|
- Sì, sì.
|
SOIC-8, TDFN-2×3-8BL
|
24V, 2A, interruttore di limite di corrente programmabile a chiusura
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
Alto di attività
|
< 2 |
Programmabile (100~1600)
|
- Sì, sì.
|
- Sì, sì.
|
SOT-23-6
|
22V, 1.6A, interruttore di limite di corrente programmabile a recupero automatico
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
Alto di attività
|
< 2 |
Programmabile (100~1600)
|
- Sì, sì.
|
- Sì, sì.
|
SOT-23-6
|
22V, 1.6A, interruttore di limite di corrente programmabile a chiusura
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
Alto di attività
|
< 2 |
Programmabile (100~1600)
|
- Sì, sì.
|
- Sì, sì.
|
SOT-23-6
|
Interruttore di limite di corrente programmabile
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
Alto di attività
|
48 |
Programmabile (1500 ~ 5000)
|
- Sì, sì.
|
- Sì, sì.
|
TDFN-3×3-10L
|
Fuse elettronica 5A a 12 V (eFuse) con spegnimento termico
|
| 1 |
SGM2529
|
5000
|
102
|
Alto di attività
|
47 |
Programmabile (1500 ~ 5000)
|
- Sì, sì.
|
- Sì, sì.
|
TDFN-3×3-10L
|
5A, fusibile elettronico a 5 V (eFuse) con spegnimento termico
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
Alto di attività
|
< 2.5
|
Programmabile (100~3000)
|
- Sì, sì.
|
- Sì, sì.
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Interruttore di limite di corrente programmabile
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
Alto di attività
|
< 2.5
|
Programmabile (100~3000)
|
- Sì, sì.
|
- Sì, sì.
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Interruttore di limite di corrente programmabile
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
Alto di attività
|
3.9
|
Programmabile (600-5300)
|
- Sì, sì.
|
- Sì, sì.
|
TQFN-3×4-20L
|
2.7V a 18V eFuse con blocco inverso vero e modalità di protezione multiple
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
Alto di attività
|
< 10 |
Programmabile (500~6000)
|
- Sì, sì.
|
- No, no.
|
TQFN-2×2-10L
|
5.5A, 23.7mΩFusibili elettronici per la conduzione di corrente bidirezionale
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
Bassi attivi (-xRN) Alti attivi (altri)
|
< 70 (-xRN)
< 5 (altri)
|
Programmabile (500 ~ 4000)
|
- Sì, sì.
|
Numero (-xRD)
Sì (altro)
|
TDFN-2×2-8AL
|
4A, 35mΩeFuse con funzione selezionabile di fissaggio per sovra-tensione
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
Alto di attività
|
< 3.5
|
Programmabile (1000 ~ 5000)
|
- Sì, sì.
|
- No, no.
|
TDFN-3×3-10AL
|
Fusibili elettronici (eFusibili) a 5V/12V con funzione OVP e controllo FET di blocco
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
Basso livello attivo
|
< 2
|
- Sì, sì.
|
- No, no.
|
WLCSP-2.56×1.54-15B
|
Alta tensione, interruttore USB PD
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
Nessuna
|
- Sì, sì.
|
- No, no.
|
UTDFN-2×2-8AL
|
Selezione di sorgenti di ricarica autonome da 20 V e combinazione di interruttore di alimentazione OTG
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
Alto di attività
|
< 2.5
|
Programmabile (100~1700)
|
- Sì, sì.
|
- No, no.
|
TDFN-2×2-6L, SOT-23-5
|
1.5A, limite di corrente regolabile, soft-start, piccolo pacchetto
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
Alto di attività
|
< 1
|
1850
|
- Sì, sì.
|
- No, no.
|
SOT-23-5
|
1.1A corrente di uscita, limite di corrente fissa di 1,85A, bassa potenza
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
Nessuna
|
NA
|
1750 |
- Sì, sì.
|
- No, no.
|
SOT-23-5
|
1.1A corrente di uscita, limite di corrente fissa di 1,75A, bassa potenza
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
Alto di attività
|
< 1
|
1100 |
- Sì, sì.
|
- Sì, sì.
|
SOIC-8,TDFN-3×3-8L
|
600mA corrente di uscita, 1.1A limite di corrente fissa, doppi canali
|
Uchi Electronics fornisce soluzioni di elaborazione di segnali analogici e misti ad alte prestazioni per l'automazione industriale, la nuova energia, l'automotive, le comunicazioni, l'informatica,applicazioni per elettronica di consumo e apparecchiature mediche.
