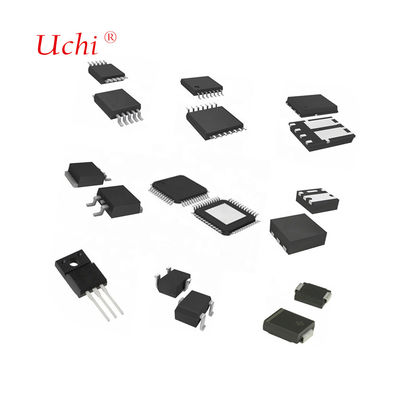

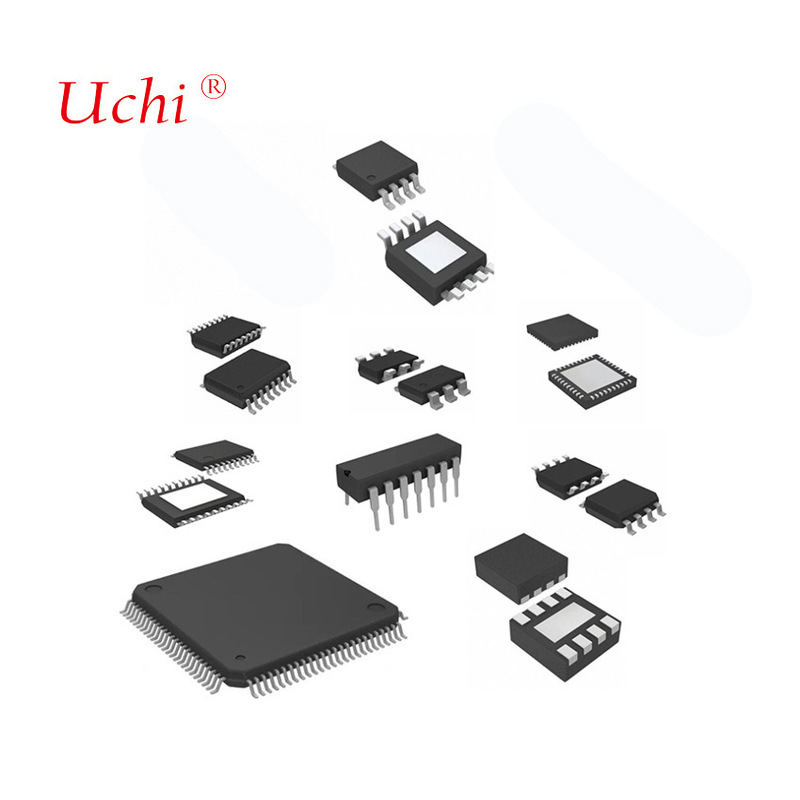

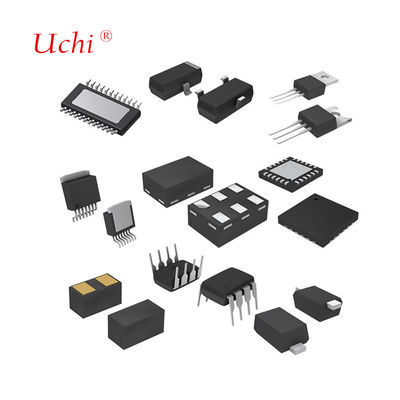

120V di avvio, 4A di picco, ad alta frequenza chip IC di circuito integrato a conducente di alto e basso livello
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM48211 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Intervallo di tensione di alimentazione, VDD (1), VHB - VHS: | -0,3V a 20V | Tensioni di ingresso su LI e HI, VLI, VHI: | Da -10 V a 20 V |
|---|---|---|---|
| Tensione di uscita LO, VLO: | -0.3V a VDD + 0.3V | Tensione di uscita HO, VHO: | VHS: da 0,3 V a VHB + 0,3 V |
| Voltaggio HS, VHS CC: | Da -1 V a 115 V | Impulso ripetitivo < 100ns: | -(24V - VDD) a 115V |
| Voltaggio HB, VHB: | Da -0,3 V a 120 V | SOIC-8, θJA: | 104,9 ℃/W |
| SOIC-8, θJB: | 50,7 ℃/W | SOIC-8, θJC: | 49,4 ℃/W |
| TEMPERATURA DI GIUNZIONE: | +150℃ | Intervallo di temperatura di conservazione: | da -65 a +150℃ |
| Temperatura del cavo (saldare, 10s): | +260℃ | HBM: | 2000v |
| MDC: | 1000 V. | ||
| Evidenziare: | Chip IC di circuito integrato di avvio 120V,4A picco alto lato basso lato conducente,circuito integrato di guida MOSFET ad alta potenza |
||
Descrizione di prodotto
120V di avvio, 4A di picco, ad alta frequenza chip IC di circuito integrato a conducente di alto e basso livello
L'SGM48211 è un driver MOSFET a mezzo ponte con capacità di corrente di uscita di sorgente di picco e di affondamento di 4A, che consente di azionare MOSFET di grande potenza con perdite di commutazione minimizzate.I due canali del lato alto e del lato basso sono totalmente indipendenti con un ritardo di 3ns (TYP) che corrisponde tra l'accensione e la disattivazione..
La tensione resistente massima del livello di ingresso di SGM48211 è di 20 V. A causa della tensione resistente di -10 Vdc del suo livello di ingresso,Il driver ha una maggiore robustezza e può essere collegato direttamente ai trasformatori di impulsi senza l'uso di diodi raddrizzatori.Con un'ampia istesi di ingresso, il dispositivo può ricevere segnali PWM analogici o digitali con una migliore immunità al rumore.Un diodo bootstrap a 120V è integrato internamente per salvare il diodo esterno e ridurre le dimensioni del PCB.
Il blocco sotto tensione (UVLO) è integrato sia negli azionatori di alta che di bassa tensione.L'output di ciascun canale è forzato a scendere se la corrispondente tensione di azionamento scende al di sotto della soglia specificata..
L'SGM48211 è disponibile nei pacchetti Green SOIC-8, SOIC-8 ((Exposed Pad) e TDFN-4×4-8AL.
La tensione resistente massima del livello di ingresso di SGM48211 è di 20 V. A causa della tensione resistente di -10 Vdc del suo livello di ingresso,Il driver ha una maggiore robustezza e può essere collegato direttamente ai trasformatori di impulsi senza l'uso di diodi raddrizzatori.Con un'ampia istesi di ingresso, il dispositivo può ricevere segnali PWM analogici o digitali con una migliore immunità al rumore.Un diodo bootstrap a 120V è integrato internamente per salvare il diodo esterno e ridurre le dimensioni del PCB.
Il blocco sotto tensione (UVLO) è integrato sia negli azionatori di alta che di bassa tensione.L'output di ciascun canale è forzato a scendere se la corrispondente tensione di azionamento scende al di sotto della soglia specificata..
L'SGM48211 è disponibile nei pacchetti Green SOIC-8, SOIC-8 ((Exposed Pad) e TDFN-4×4-8AL.
Caratteristiche chiave
● Ampia gamma di funzionamento: da 8 a 17 V
● Azionare due N-MOSFET configurati in mezzo ponte
● Voltaggio di blocco massimo: 120V DC
● Diodo bootstrap interno integrato per risparmiare sui costi
● 4A Correnti di picco e di sorgente
● Tolleranza dei pin di ingresso da -10V a 20V
● Input compatibili COMS/TTL
● 6,5ns (TYP) tempo di risalita e 4,5ns (TYP) tempo di caduta con carico di 1000pF
● Tempo di ritardo della propagazione: 31 ns (TYP)
● Ritardo di corrispondenza: 3ns (TYP)
● Funzioni UVLO sia per i driver di alto che di basso livello
● -40°C a +140°C Temperatura di funzionamento della giunzione
● Disponibile nei pacchetti Green SOIC-8, SOIC-8 (Exposed Pad) e TDFN-4×4-8AL
Applicazioni
Convertitori di potenza in sistemi a 48 V o inferiori utilizzati nelle telecomunicazioni, nelle telecomunicazioni, negli archivi portatili, ecc.
Convertitori a mezza ponte, a ponte pieno, a spinta-tirata, sincroni a schiena e avanti
Rettificatori sincroni
Amplificatori audio di classe D
Convertitori a mezza ponte, a ponte pieno, a spinta-tirata, sincroni a schiena e avanti
Rettificatori sincroni
Amplificatori audio di classe D
Applicazione tipica
Il valore di capacità del condensatore bootstrap non deve essere superiore a 1μF per prevenire un'eccessiva rottura di corrente transitorio del diodo bootstrap durante la carica del condensatore bootstrap.
Se il QG del transistor di potenza è particolarmente grande e richiede una capacità superiore a 1μF,si raccomanda di collegare un resistore direttamente sull'HBpin in serie con il condensatore bootstrap per ridurre la corrente transitoriSi raccomanda una resistenza di serie da 1 a 2 Ω. È importante notare che questa resistenza di serie aumenta anche la resistenza totale di accensione.
Se non è possibile aumentare la resistenza di serie, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diode. Il diodo ASchottky come S115FP deve essere selezionato quando VF ≤ 0,8V @ 100mA.
Una maggiore di/dt genererà una maggiore tensione negativa sul pin HS. L'aggiunta di una resistenza RHS può limitare il picco della tensione negativa.,Si raccomanda di aggiungere un diodo Schottky tra HS e VSS per fissare la tensione negativa.La tensione di blocco minima deve essere superiore alla tensione positiva massima del mezzo ponte.
Configurazioni dei pin
Descrizione del pin
Guida alla selezione dei prodotti
Il valore di capacità del condensatore bootstrap non deve essere superiore a 1μF per prevenire un'eccessiva rottura di corrente transitorio del diodo bootstrap durante la carica del condensatore bootstrap.
Se il QG del transistor di potenza è particolarmente grande e richiede una capacità superiore a 1μF,si raccomanda di collegare un resistore direttamente sull'HBpin in serie con il condensatore bootstrap per ridurre la corrente transitoriSi raccomanda una resistenza di serie da 1 a 2 Ω. È importante notare che questa resistenza di serie aumenta anche la resistenza totale di accensione.
Se non è possibile aumentare la resistenza di serie, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diode. Il diodo ASchottky come S115FP deve essere selezionato quando VF ≤ 0,8V @ 100mA.
Una maggiore di/dt genererà una maggiore tensione negativa sul pin HS. L'aggiunta di una resistenza RHS può limitare il picco della tensione negativa.,Si raccomanda di aggiungere un diodo Schottky tra HS e VSS per fissare la tensione negativa.La tensione di blocco minima deve essere superiore alla tensione positiva massima del mezzo ponte.
Configurazioni dei pin
Descrizione del pin
Guida alla selezione dei prodotti
| Numero della parte |
Numero
di
Canali
|
Picco di produzione
Corrente
(A)
|
Vcc
(V)
|
Alzati.
Il tempo
(ns)
|
Caduta
Il tempo
(ns)
|
Logic Low
Voltaggio di ingresso
(V)
|
Logica alta
Voltaggio di ingresso
(V)
|
Input
Isteresi
(V)
|
Tipo ICC
(mA)
|
Pacco
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM48005
|
1 |
9/12
|
3 ~ 15
|
2.9
|
3.6
|
1.2 | 2.4 | 0.12 | 1 |
TSSOP-14
|
Cero sovraccarico, driver SiC e IGBT a grande oscillazione con circuito di generazione di rotaie a doppia potenza di precisione
|
|
SGM48010
|
1 |
8/12
|
4.5 ~ 20
|
10 | 10 | 0.9 | 2.5 | 0.45 | 0.13 |
TDFN-2×2-6L
|
Dispositivo di accensione a bassa velocità a canale singolo
|
|
SGM48013C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Dispositivo di accensione a bassa velocità a canale singolo
|
|
SGM48017C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Dispositivo di accensione a bassa velocità a canale singolo
|
|
SGM48018C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Dispositivo di accensione a bassa velocità a canale singolo
|
|
SGM48019C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 | SOT-23-5 |
Dispositivo di accensione a bassa velocità a canale singolo
|
|
SGM48209
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
SOIC-8,TDFN-4×4-8AL
|
120V Boot, 4A Peak, High Frequency High-side e Low-side Driver
|
|
SGM48211
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
SOIC-8, SOIC-8 (pad esposto),TDFN-4×4-8AL
|
120V Boot, 4A Peak, High Frequency High-side e Low-side Driver
|
|
SGM48510
|
1 |
11/6
|
4.5 ~ 24
|
4 | 4 |
1.3†
|
2.1†
|
0.8 | 0.5 |
TDFN-2×2-8AL, SOIC-8
|
11A Motore MOSFET a bassa velocità
|
|
SGM48520
|
1 |
6/4
|
4.75 ~ 5.25
|
0.55 | 0.48 | 0.055 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
5V GaN a bassa tensione e driver MOSFET
|
|||
|
SGM48521
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 | 0.46 |
1.4†
|
2.15†
|
0.75 | 0.075 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
5V GaN a bassa tensione e driver MOSFET
|
|
SGM48521Q
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 |
0.46 |
1.4†
|
2.15†
|
0.75 |
0.075* *
|
WLCSP-0.88×1.28-6B,TDFN-2×2-6DL
|
Automotive, GaN a bassa tensione a 5 V e driver MOSFET
|
|
SGM48522
|
2 |
7/6
|
4.5 ~ 5.5
|
0.75
|
0.56 |
1.4†
|
2.1†
|
0.7 | 0.1 |
TQFN-2×2-10BL
|
Guida GaN e MOSFET a doppio canale a bassa tensione 5V
|
|
SGM48522Q
|
2 | 7/6 |
4.5 ~ 5.5
|
0.72
|
0.57 |
1.4†
|
2.1†
|
0.7 | 0.05 |
TQFN-2×2-10AL
|
Automotive, driver GaN e MOSFET a doppio canale a 5V a bassa tensione
|
|
SGM48523
|
2 |
5
|
4.5 ~ 18
|
8 | 8 |
1.2†
|
2†
|
0.8 | 0.036 |
SOIC-8,MSOP-8 (Exposed Pad),TDFN-3×3-8L
|
Dispositivo a doppio canale ad alta velocità a basso livello
|
|
SGM48523C
|
2 |
5
|
8.5 ~ 18
|
7 | 7 |
1.2†
|
2.1† | 0.9 | 0.075 |
SOIC-8,MSOP-8 (Exposed Pad),TDFN-3×3-8L
|
Dispositivo a doppio canale ad alta velocità a basso livello
|
|
SGM48524A
|
2 |
5
|
4.5 ~ 18 | 8 | 8 |
1.2†
|
2† | 0.8 | 0.038 |
SOIC-8,MSOP-8 (Exposed Pad),TDFN-3×3-8L
|
Dispositivo a doppio canale ad alta velocità a basso livello
|
Nota: † Valori tipici @ 25°C
†† Valore massimo
