Circuiti integrati di alimentazione in modalità switching da 2,5 V a 5,5 V, 2 A, convertitore buck sincrono ad alta efficienza
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM61020 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| VIN, IT, PAG: | -0.3V a 6V | FB: | Da -0,3 V a 5 V |
|---|---|---|---|
| SW (CC): | Da -0,3 V a VIN + 0,3 V | SW (AC, meno di 10 ns) durante la commutazione: | Da -2 V a 9 V |
| SOT-23-5, θJA: | 193 ℃/W | SOT-23-5, θJB: | 36,9 ℃/W |
| SOT-23-5, θJC: | 61,9 ℃/W | SOT-563-6, θJA: | 127,3 ℃/W |
| SOT-563-6, θJB: | 32,9 ℃/W | SOT-563-6, θJC: | 63,6 ℃/W |
| TEMPERATURA DI GIUNZIONE: | +150℃ | Intervallo di temperatura di conservazione: | da -65 a +150℃ |
| Temperatura del cavo (saldare, 10s): | +260℃ | HBM: | 4000V |
| MDC: | 1000 V. | ||
| Evidenziare: | Convertitore buck sincrono da 2,5 V a 5,5 V |
||
Descrizione di prodotto
Modulo di commutazione IC di potenza da 2,5V a 5,5V, 2A, alta efficienzaConvertitore Buck sincrono
L'SGM61020 è un convertitore sincrono BuckDC/DC ad alta efficienza con capacità di corrente di uscita di 2A e tensione di uscita regolabile.La tensione di alimentazione di ingresso è nell'intervallo da 2,5V a 5,5V.Utilizzando il controllo di corrente di picco adattivo in tempo libero, l'efficienza di questo dispositivo è superiore all'80% per carichi superiori a 1mA e raggiunge il 95% nelle gamme di carico moderato (5V a 3,3V).
Questo dispositivo opera con una modalità di modulazione della larghezza di impulso (PWM) quasi fissa a 1,5 MHz per carichi moderati o pesanti.Ma per carichi leggeri, la modulazione del salto di impulso è utilizzata per la modalità di risparmio energetico (PSM).La corrente in quiete di funzionamento del PSM è molto bassaNonostante una corrente quieta così bassa, la risposta transitoria alle grandi variazioni di carico è eccellente.La corrente di spegnimento del dispositivo è tipicamente 0.03 μA.
L'SGM61020 fornisce una tensione di uscita regolabile mediante un divisore di resistenza esterno.Alcune altre caratteristiche includono l'avvio interno morbido per limitare la corrente di avviamento, protezioni contro la sovra corrente e lo spegnimento termico, abilitano l'input e l'output di potenza (solo per la versione SGM61020P).

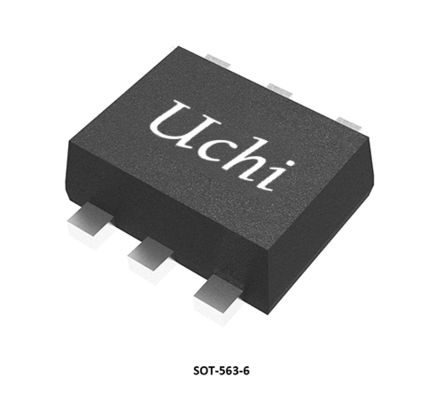

L'SGM61020 è disponibile nei pacchetti Green SOT-23-5 e SOT-563-6.
Questo dispositivo opera con una modalità di modulazione della larghezza di impulso (PWM) quasi fissa a 1,5 MHz per carichi moderati o pesanti.Ma per carichi leggeri, la modulazione del salto di impulso è utilizzata per la modalità di risparmio energetico (PSM).La corrente in quiete di funzionamento del PSM è molto bassaNonostante una corrente quieta così bassa, la risposta transitoria alle grandi variazioni di carico è eccellente.La corrente di spegnimento del dispositivo è tipicamente 0.03 μA.
L'SGM61020 fornisce una tensione di uscita regolabile mediante un divisore di resistenza esterno.Alcune altre caratteristiche includono l'avvio interno morbido per limitare la corrente di avviamento, protezioni contro la sovra corrente e lo spegnimento termico, abilitano l'input e l'output di potenza (solo per la versione SGM61020P).
L'SGM61020 è disponibile nei pacchetti Green SOT-23-5 e SOT-563-6.
Caratteristiche chiave
● Intervallo di tensione di ingresso da 2,5 a 5,5 V
● Voltaggio di uscita regolabile da 0,6V a VIN
● Efficienza fino al 95%
● Commutatori MOSFET a basso RDSON (100mΩ/55mΩ)
● Modalità di risparmio energetico per un'efficienza di carico leggero
● 42μA (TYP) Corrente di funzionamento quiescente
● Capacità di ciclo di lavoro al 100% per scarico ridotto
● Frequenza di commutazione PWM di 1,5 MHz
● Potenza Buona uscita (solo SGM61020P)
● Protezione da sovraccarico
● Protezione da spegnimento termico
● Protezione contro il blocco sotto tensione di ingresso (UVLO)
● Piccolo imballaggio:SGM61020: disponibile nei pacchetti verdi SOT-23-5 e SOT-563-6SGM61020P: disponibile in un pacchetto verde SOT-563-6
Applicazioni
Applicazioni a batteria
Punto di carico
Forniture di alimentazione del processore
Dischi rigidi (HDD) /Solid State Drives (SSD)
Punto di carico
Forniture di alimentazione del processore
Dischi rigidi (HDD) /Solid State Drives (SSD)
Applicazione tipica
Configurazioni dei pin
Descrizione del pin
Guida alla selezione dei prodotti
Configurazioni dei pin
Descrizione del pin
Guida alla selezione dei prodotti
|
DC/DC
Topologia
|
Numero della parte |
corrente di uscita
Max.
(mA)
|
Numero di imballaggio
Min.
(V)
|
Numero di imballaggio
Max.
(V)
|
Prodotto
Voltaggio.
(V) |
Sostituzione
Frequenza
(MHz)
|
(MHz)
Corrente
(μA)
|
Disattivazione
Corrente
(μA)
|
Abilitare
Logica
|
Efficienza
Max.
(%)
|
Pacco
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Sincronizza Buck
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8
|
7.5V a 40V di alimentazione, CC/CV sincrono Buck Converter
|
|
Sincronizza Buck
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8 (pad esposto)
|
7.5V a 40V di alimentazione, CC/CV sincrono Buck Converter
|
| Sincronizza Buck |
AAP6013A
|
8000 | 7.5 | 36 | Adj | Adj (0,05 ~ 0,8) | 1200 | 1200 | NA | 97 |
TQFN-4×4-24BL
|
7.5V a 36V di alimentazione, CC/CV sincrono Buck PWM Converter
|
| Sincronizza Buck |
AAP6153A
|
NA | 7.5 | 40 | Adj | Adj (0,1 ~ 0,8) | 1200 | 1700 | NA | 97 |
MSOP-10 (pad esposto)
|
7.5V a 36V di alimentazione, CC/CV sincrono Buck PWM Converter
|
| Sincronizza Buck | SGM6010 |
3000
|
3 | 5.5 |
Adj (0,8 ~ 5,0)
|
0.3 ~ 2 | 410 | < 2 | Basso livello attivo | 95 |
TDFN-3×3-10L
|
3A, ad alta efficienza, a bassa tensione, con buco sincrono
|
| Sincronizza Buck |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (a 1,2) |
1.4
|
300
|
< 2 |
Alto di attività
|
95 |
TDFN-3×3-10L
|
2A, ad alta efficienza, a bassa tensione, con buco sincrono
|
| Sincronizza Buck | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj (fino a 0,6) | 1.6 | 30 | < 1 |
Alto di attività
|
95 |
TSOT-23-5
|
800mA, alta efficienza, bassa tensione, sincrono Buck
|
| Sincronizza Buck |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (fino a 0.6
|
1.6 | 30 | < 1 |
Alto di attività
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, alta efficienza, bassa tensione, sincrono Buck
|
| Sincronizza Buck |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (a 1.2)
|
1.4 | 55 | < 2 |
Alto di attività
|
95 |
TDFN-3×3-10L
|
2A, ad alta efficienza, a bassa tensione, con buco sincrono
|
| Sincronizza Buck |
SGM6016
|
1200 | 2.7 | 5.5 |
Adj (a 0,8)
|
1.6 | 30 |
< 1
|
Alto di attività
|
95 |
TDFN-3×3-10L
|
1.2A, ad alta efficienza, a bassa tensione, con buco sincrono
|
| Sincronizza Buck |
SGM6019
|
1200 | 2.7 | 5.5 |
Adj (a 0,8)
|
1.6 | 30 |
< 1
|
Alto di attività
|
95 |
TDFN-2×3-8L
|
1.2A, ad alta efficienza, a bassa tensione, con buco sincrono
|
| Sincronizza Buck |
SGM6027
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Alto di attività
|
92 |
WLCSP-0.8×1.6-8B
|
Corrente quiescente ultra-bassa, buco sincrono
|
| Sincronizza Buck |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Alto di attività
|
92 |
WLCSP-0.8×1.6-8B
|
Corrente quiescente ultra-bassa, buco sincrono
|
| Sincronizza Buck |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0,775/0,8 ~ 1,55/1,8 ~ 3.3
|
40,015
|
2.3
|
< 0.25
|
Alto di attività
|
96 |
WLCSP-0.74×1.09-6B
|
Corrente quiescente ultra-bassa, buco sincrono |
| Sincronizza Buck |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Adj (1.0 ~ 3.3)
|
1.4 | 0.45 |
Alto di attività
|
90 |
UTDFN-1.5×2-6L
|
1.4MHz, 600mA Buck sincrono
|
|
| Sincronizza Buck |
SGM6040
|
750 | 1.8 | 5.5 |
Adj (0,8 ~ 3,4)
|
1.5 |
0.06
|
0.3
|
Alto di attività
|
80 |
TDFN-2×1,5-8L,WLCSP- 0,89×1,19-6B
|
1.8V a 5.5V, 750mA, 60nA Convertitore di corrente quiescente sincrono Buck
|
|
Non-Sync Buck
|
SGM6060
|
2000 | 3.8 | 55 |
Adj
|
0.2 a 2
|
126 |
< 18
|
Alto di attività
|
95 |
TDFN-3×3-10L, SOIC-8 (pad esposto)
|
Input 55V, 2A Buck non sincrono
|
|
Non-Sync Buck
|
SGM6061
|
1500 | 3.8 | 55 |
Adj (0,8 ~ 24)
|
2 |
131
|
18 |
Alto di attività
|
95 |
TDFN-3×3-10L
|
1.5A, 2MHz, 55V, Buck Converter
|
|
Sincronizza Buck
|
SGM61006
|
600 | 1.8 | 5.5 |
Adj (0,5 ~ V)IN)
|
3.5 | 26 |
(3)
|
Alto di attività
|
90 |
WLCSP-0.9×1.3-6B-A
|
600mA, da 1,8 a 5,5 V di tensione sincrona
|
|
Sincronizza Buck
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 fissato internamente
|
5.8 |
22
|
< 0.5
|
Alto di attività
|
92 |
WLCSP-0.86×1.16-6B
|
5.8MHz, 600mA Buck sincrono
|
|
Sincronizza Buck
|
SGM61012
|
1200 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Alto di attività
|
95 |
TDFN-2×2-8AL
|
1.2A Boccone ad alta efficienza con modalità AHP-COT
|
|
Sincronizza Buck
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10, 6,5/8
|
20 |
< 1
|
Alto di attività
|
95 |
WLCSP-0.9×1.2-6B
|
10MHz 1A Micro-Point-of-Load Buck
|
|
Sincronizza Buck
|
SGM61020
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 |
42
|
< 1
|
Alto di attività
|
95 |
SOT-23-5, SOT-563-6
|
2A, elevata efficienza, buco sincrono
|
|
Sincronizza Buck
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 44 |
< 0.5
|
Alto di attività
|
95 |
SOT-23-5, SOT-23-6
|
2A, elevata efficienza, buco sincrono
|
|
Sincronizza Buck
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 44 |
< 0.5
|
Alto di attività
|
95 |
SOT-23-5, SOT-23-6
|
2A, elevata efficienza, buco sincrono
|
|
Sincronizza Buck
|
SGM61022
|
2000 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Alto di attività
|
95 |
TDFN-2×2-8AL
|
2A Busta ad alta efficienza con modalità AHP-COT
|
|
Sincronizza Buck
|
SGM61024
|
2000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2
|
5.7/400
|
< 1.8
|
Alto di attività
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V a 5.5V, 2A, ad alta efficienza, buco sincrono
|
|
Sincronizza Buck
|
SGM61030
|
3000 | 2.5 | 5.5 | Adj (0,6 ~ V)IN) |
2.5/2
|
42/410
|
< 0.3 |
Alto di attività
|
95 |
TDFN-2×2-7L
|
Alta efficienza, 3A, buco sincrono
|
|
Sincronizza Buck
|
SGM61031
|
3000 | 2.7 | 5.5 |
Adj
|
2 |
24
|
< 1 |
Alto di attività
|
95 |
TDFN-2×2-8AL
|
3A, elevata efficienza, buco sincrono
|
|
Sincronizza Buck
|
SGM61032
|
3000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 45 | < 1 |
Alto di attività
|
95 |
SOT-563-6
|
Basso voltaggio, 3A di alta efficienza Buck sincrono
|
|
Sincronizza Buck
|
SGM61034
|
3000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
Alto di attività
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V a 5.5V, 3A, ad alta efficienza, buco sincrono
|
|
Sincronizza Buck
|
SGM61040
|
4000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
2.5/2
|
42/420
|
< 1.5
|
Alto di attività
|
95 |
TDFN-2×2-7L
|
4A, elevata efficienza, buco sincrono
|
|
Sincronizza Buck
|
SGM61044
|
4000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
Alto di attività
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V a 5.5V, 4A, ad alta efficienza, buco sincrono
|
