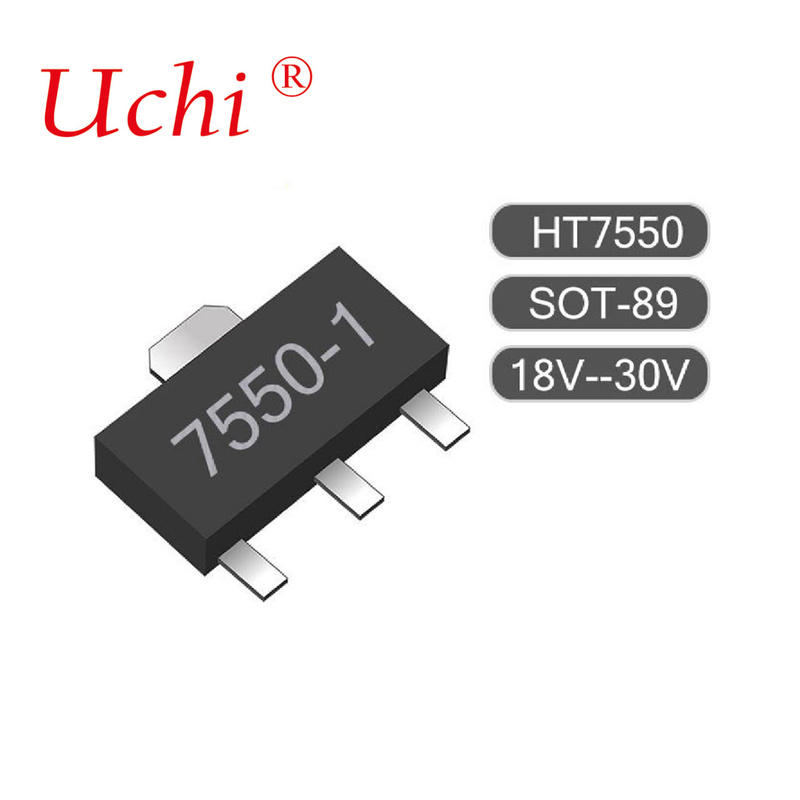

SOT89-3 HT7550-1 100mA bassa potenza LDO 24V in apparecchiature alimentate a batteria
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | HT7550 7530 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000 PCS |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Norme |
| Tempi di consegna: | 3weeks |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000 pezzi |
|
Informazioni dettagliate |
|||
| Evidenziare: | LDO a bassa potenza di 100 mA,a bassa potenza Ldo 24V,Apparecchiature a batteria a bassa potenza |
||
|---|---|---|---|
Descrizione di prodotto

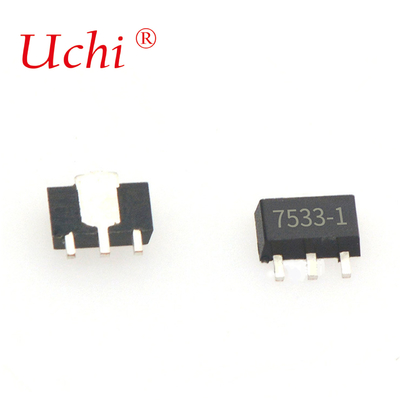

SOT89-3 HT7550-1 100mA Low Power LDO
● Modello di prodotto correlato: HT7536-1,HT7550-1,HT7536-1,HT7533-1,HT7530-1...
| Parte - No, no.. | Voltaggio di uscita | Pacco | Marcatura |
| HT7530-1 | 3.0V |
TO-92 SOT-89 SOT-25 |
75XX-1 (per TO-92) 75XX-1 (per SOT-89) 5XX1 (per SOT-25) |
| HT7533-1 | 3.3V | ||
| HT7536-1 | 3.6V | ||
| HT7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
Nota: XX indica le tensioni di uscita.
Per i dispositivi privi di piombo, il pacchetto TO-92 aggiungerà un segno #?? alla fine del codice della data, mentre i pacchetti SOT-89 e SOT-25 aggiungeranno un segno # alla fine della marcatura.
Assoluto Massimo Classificazione
Tensione di alimentazione..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Consumo di energia (*1)... 250 mW Temperatura di funzionamento... 40oC a 85oC
Consumo di potenza (*2).......................... 150 mW
Nota: si tratta solo di valori di sollecitazione, i quali possono causare danni sostanziali al dispositivo se superano l'intervallo specificato nella sezione "Maggiori valori di sollecitazione assoluti".Il funzionamento funzionale di questo dispositivo in condizioni diverse da quelle elencate nel disciplinare non è implicito e l'esposizione prolungata a condizioni estreme può influenzare l'affidabilità del dispositivo..
*1: applicato a SOT89 e TO-92 *2: applicato a SOT-25
Caratteristiche elettriche
HT7530-1, +3.0V. Prodotto TipoTa=25oC
| Il simbolo | Parametro | Condizioni di prova | Min.. | Tipologia. | Max.. | Unità | |
| V. IN | Condizioni | ||||||
| V OUT | Tolleranza di tensione di uscita | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | V. |
| IOUT | corrente di uscita | 5V | 60 | 100 | mA | ||
| ΔV fuori | Regolamento del carico | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | Caduta di tensione | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Consumo corrente | 5V | Nessun carico | ️ | 2.5 | 5 | μA |
| ΔVOUT | Regolamento sulla linea | ️ | 4V≤V IN≤24V IOUT=1mA | ️ | 0.2 | ️ | %/V |
| ΔVIN × VOUT | |||||||
| V IN | Voltaggio di ingresso | ️ | ️ | ️ | ️ | 24 | V. |
| ΔVSulla stradaΔTa | Coefficiente di temperatura | 5V |
IOUT=10mA 0oC |
️ | ± 0.45 | ️ | mV/oC |
HT7533-1, +3.3V. Prodotto TipoTa=25oC
| Il simbolo | Parametro | Condizioni di prova | Min.. | Tipologia. | Max.. | Unità | |
| V. IN | Condizioni | ||||||
| V OUT | Tolleranza di tensione di uscita | 5.5V | IOUT=10mA | 3.201 | 3.3 | 3.399 | V. |
| IOUT | corrente di uscita | 5.5V | ️ | 60 | 100 | ️ | mA |
| ΔV fuori | Regolamento del carico | 5.5V | 1mA≤IOUT≤50mA | ️ | 60 | 150 | mV |
| VDIF | Caduta di tensione | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Consumo corrente | 5.5V | Nessun carico | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
Regolamento sulla linea | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | Voltaggio di ingresso | 24 | V. | ||||
| ΔVSulla stradaΔTa | Coefficiente di temperatura | 5.5V |
IOUT=10mA 0oC |
️ |
± 0.5 |
️ |
mV/oC |
HT7536-1, +3.6V. Prodotto TipoTa=25oC
| Il simbolo | Parametro | Condizioni di prova | Min.. | Tipologia. | Max.. | Unità | |
| V. IN | Condizioni | ||||||
| V OUT | Tolleranza di tensione di uscita | 5.6V | IOUT=10mA | 3.492 | 3.6 | 3.708 | V. |
| IOUT | corrente di uscita | 5.6V | ️ | 60 | 100 | ️ | mA |
| ΔV fuori | Regolamento del carico | 5.6V | 1mA≤IOUT≤50mA | ️ | 60 | 150 | mV |
| VDIF | Caduta di tensione | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Consumo corrente | 5.6V | Nessun carico | ️ | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
Regolamento sulla linea |
️ |
4.6V≤V IN≤24V IOUT=1mA |
️ |
0.2 |
️ |
%/V |
| V IN | Voltaggio di ingresso | ️ | ️ | ️ | ️ | 24 | V. |
| ΔVSulla stradaΔTa | Coefficiente di temperatura | 5.6V |
IOUT=10mA 0oC |
️ |
± 0.6 |
️ |
mV/oC |
HT7544-1, +4.4V. Prodotto TipoTa=25oC
| Il simbolo | Parametro | Condizioni di prova | Min.. | Tipologia. | Max.. | Unità | |
| V. IN | Condizioni | ||||||
| V OUT | Tolleranza di tensione di uscita | 6.4V | IOUT=10mA | 4.268 | 4.4 | 4.532 | V. |
| IOUT | corrente di uscita | 6.4V | 60 | 100 | mA | ||
| ΔV fuori | Regolamento del carico | 6.4V | 1mA≤IOUT≤50mA | ️ | 60 | 150 | mV |
| VDIF | Caduta di tensione | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Consumo corrente | 6.4V | Nessun carico | ️ | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
Regolamento sulla linea |
️ |
5.4V≤V IN≤24V IOUT=1mA |
️ |
0.2 |
️ |
%/V |
| V IN | Voltaggio di ingresso | ️ | ️ | ️ | ️ | 24 | V. |
| ΔVSulla stradaΔTa | Coefficiente di temperatura | 6.4V |
IOUT=10mA 0oC |
️ |
± 0.7 |
️ |
mV/oC |
HT7550-1, +5.0V. Prodotto TipoTa=25oC
| Il simbolo | Parametro | Condizioni di prova | Min.. | Tipologia. | Max.. | Unità | |
| V. IN | Condizioni | ||||||
| V OUT | Tolleranza di tensione di uscita | 7V | IOUT=10mA | 4.85 | 5.0 | 5.15 | V. |
| IOUT | corrente di uscita | 7V | ️ | 100 | 150 | ️ | mA |
| ΔV fuori | Regolamento del carico | 7V | 1mA≤IOUT≤70mA | ️ | 60 | 150 | mV |
| VDIF | Caduta di tensione | ️ | IOUT=1mA | ️ | 100 | ️ | mV |
| ISS | Consumo corrente | 7V | Nessun carico | ️ | 2.5 | 5 | μA |
| ΔVOUT | Regolamento sulla linea |
️ |
6V≤V IN≤24V IOUT=1mA |
️ |
0.2 |
️ |
%/V |
| ΔVIN × VOUT | |||||||
| V IN | Voltaggio di ingresso | ️ | ️ | ️ | ️ | 24 | V. |
| ΔVSulla stradaΔTa | Coefficiente di temperatura | 7V |
IOUT=10mA 0oC |
️ |
± 0.75 |
️ |
mV/oC |
