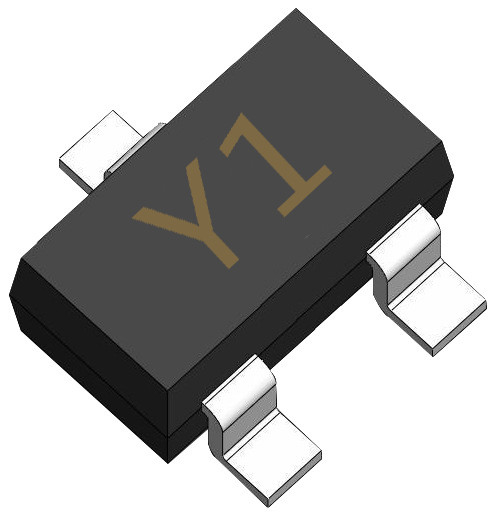

SOT-323 SS8050W NPN Transistor planare epitaxiale al silicio per alta corrente del collettore
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SS8050W |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000 PCS |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Norme |
| Tempi di consegna: | 3weeks |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000 pezzi |
|
Informazioni dettagliate |
|||
| Evidenziare: | SS8050W,transistor planare di silicio epitaxiale npn,Transistor epitaxiale planare ad alta raccolta di corrente |
||
|---|---|---|---|
Descrizione di prodotto
SOT-323 transistor ad alta frequenza a basso rumore ((PNP)
Caratteristiche
- Corrente del collettore.
- Complementare alla SS8550W.
- Dissipazione del collettore:PC=200mW(TC=25°C)
Applicazioni
- Corrente di raccolta alta.
Informazioni relative agli ordini
Numero di tipo: SS8050W
Marcatura: Y1
Codice del pacchetto:SOT-323
Caratteristiche elettriche @ Ta=25 °C, salvo diversa indicazione
| Parametro | Il simbolo | Condizioni di prova | Minore | TYP | Max. | Unità |
| Tensione di rottura della base del collettore | V(BR)CBO | IC=100μA,IE=0 | 40 | V. | ||
| Tensione di rottura collettore-emettitore | V ((BR) CEO | IC=2mA, IB=0 | 25 | V. | ||
| Tensione di rottura base-emittente | V ((BR) EBO | IE=-100μA, IC=0 | 5 | V. | ||
| Corrente di taglio del collettore | ICBO | VCB=40V,IE=0 | 0.1 | μA | ||
| Corrente di taglio del collettore | ICEO | VCE = 20V, IB = 0 | 0.1 | μA | ||
| Corrente di taglio dell'emittente | IEBO | VEB = 5V, IC = 0 | 0.1 | μA | ||
| Guadagno di corrente continua |
hFE |
VCE=1V,IC=100mA | 120 | 400 | ||
| VCE=1V,IC=800mA | 40 | |||||
| Tensione di saturazione collettore-emettitore | VCE (sat) | IC=800 mA, IB=80 mA | 0.5 | V. | ||
| Tensione di saturazione dell'emissione di base | VBE (sat) | IC=800 mA, IB=80 mA | 1.2 | V. | ||
| Voltaggio dell'emittente di base | VBE | VCE=1V IC=10mA | 1 | V. | ||
| Frequenza di transizione | fT | VCE=10V, IC=50mA f=30MHz | 100 | MHz |
Classificazione dell'HFE (1)
| Grado | L | H | J |
| Distanza | 120-200 | 200-350 | 300-400 |
Tipico Caratteristiche @- Si '.= 25 °Ca meno che altrimenti specificato
