1MHz 60μA I/OCMOS Amplificatori operativi di circuito integrato IC da ferrovia a ferrovia
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM321/358/324 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Tensione di alimentazione: | 6v | Ingressi analogici (VIN+, VIN-): | (-VS) - 0,3 V a (+ VS) + 0,3 V |
|---|---|---|---|
| TEMPERATURA DI GIUNZIONE: | +150℃ | Intervallo di temperatura di conservazione: | -65℃ a +150℃ |
| Temperatura del cavo (saldare, 10s): | +260℃ | HBM: | 4000V |
| mm: | 400v | SC70-5, θJA: | 333 ℃/W |
| SOT-23-5, θJA: | 190 ℃/W | SOIC-8, θJA: | 125 ℃/W |
| MSOP-8, θJA: | 216℃/W | Intervallo di temperatura operativo: | -40 da ℃ a +85 ℃ |
| Evidenziare: | alta tensione op amp 6v,alta tensione di funzionamento 400v,amplificatori operativi ad alta tensione |
||
Descrizione di prodotto
1MHz, 60μA, amplificatori operativi rail-to-rail I/OCMOS IC a circuito integrato
Gli amplificatori SGM321 (singolo), SGM358 (doppio) e SGM324 ((quad) sono amplificatori a basso costo e a feedback di tensione.e consumano solo 60 μA di corrente quiescente per amplificatore. Forniscono l'ingresso rail-to-rail con un ampio intervallo di tensione di ingresso commonmode e oscillazione di tensione di uscita rail-to-rail. Questa caratteristica rende SGM321/358/324 appropriato per ASIC di buffering.Gli SGM321/358/324 offrono un prodotto di larghezza di banda di guadagno di 1MHz e una corrente di bias di ingresso ultra-basso di 10pA.Essi sono ben adatti per sensori piezoelettrici, integratori e amplificatori di fotodiodi. Gli SGM321/358/324 sono progettati per una vasta gamma di applicazioni, quali strumentazione a batteria,controllo della sicurezza, sistemi portatili e circuiti di interfaccia dei trasduttori nei sistemi a bassa potenza.L'SGM321 è disponibile nei pacchetti Green SOT-23-5 e SC70-5.pacchetti MSOP-8 e DIP-8L'SGM324 è disponibile nei pacchetti Green TSSOP-14 e SOIC-14.
Caratteristiche chiave
• Basso costo
• Voltaggio di ingresso: 5mV (MAX)
• Corrente di bias di ingresso ultra-basso: 10pA (TYP)
• L'unità guadagna stabilità
• Prodotto di larghezza di banda di guadagno: 1 MHz
• Input e output tra ferrovie
• Intervallo di tensione di alimentazione: da 2,1 a 5,5 V
• Intervallo di tensione di ingresso: da 0,1 V a 5,6 V con VS = 5,5 V
• Corrente quiescente bassa: 60μA/amplificatore (TYP)
• Intervallo di temperatura operativa da -40°C a +85°C
• Piccole confezioni:SGM321 Disponibile nei pacchetti verdi SOT-23-5 e SC70-5SGM358 Disponibile nei pacchetti verdi SOIC-8, MSOP-8 e DIP-8SGM324 Disponibile nei pacchetti verdi SOIC-14 e TSSOP-14
Applicazioni
Amplificatori di ingresso o di uscita ASIC
Amplificatori a trasduttore piezoelettrico
Apparecchiature a batteria
Apparecchiature portatili
Interfacce dei sensori
Strumentazione medica
Comunicazioni mobili
Uscite audio
Detettori di fumo
Telefoni cellulari
PC portatili
Carte PCMCIA
Configurazioni dei pin
Guida alla selezione del prodotto
| Amplificatori per pacchetto | Numero della parte | IQ/Amp Typ (μA) | Disattivazione | VCC(V) | GBP Typ (kHz) | Tipo di velocità di svolta (V/ms) | ENOISE 0,1 Hz ~ 10 Hz (μVPP) | ENOISE Tipo @1kHz (nV/√Hz) | VOS Max @ 25°C (mV) | TC di VOS Typ (μV/°C) | Tipo IB (pA) | AVO Typ (dB) | Tipo CMRR (dB) | Input da ferrovia a ferrovia | Output da ferrovia a ferrovia | Pacco | Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | - No, no. | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Sì, sì. | - Sì, sì. |

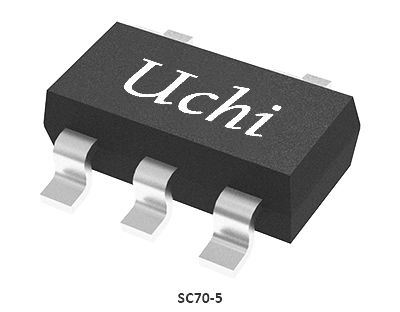

SC70-5, SOT-23-5
|
Impianto a bassa potenza
|
|
| 4 | SGM324 | 60 | - No, no. | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Sì, sì. | - Sì, sì. |
SOIC-14, TSSOP-14
|
Impianto a bassa potenza
|
|
| 2 | SGM358 | 60 | - No, no. | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Sì, sì. | - Sì, sì. |
SOIC-8, MSOP-8, DIP-8
|
Impianto a bassa potenza
|
|
| 1 | SGM8038-1 | 6 | - No, no. | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | - Sì, sì. | - Sì, sì. |
SOT-23-5, SC70-5, SOIC-8
|
Alta precisione, ingresso e uscita tra ferrovie
|
| 2 | SGM8038-2 | 6 | - No, no. | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | - Sì, sì. | - Sì, sì. |
SOT-23-8, SOIC-8, TDFN-2×2-8L
|
Alta precisione, ingresso e uscita tra ferrovie
|
| 1 | SGM8049-1 | 2.5 | - No, no. | 1.8 a 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Sì, sì. | - Sì, sì. |
SOT-23-5, SC70-5, TDFN-2×2-6L
|
Corrente d'ingresso Pico Amp, micro potenza, ingresso e uscita tra ferrovie
|
| 2 | SGM8049-2 | 2.5 | - No, no. | 1.8 a 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Sì, sì. | - Sì, sì. |
SOT-23-8, SOIC-8
|
Corrente d'ingresso Pico Amp, micro potenza, ingresso e uscita tra ferrovie
|
| 4 | SGM8049-4 | 2.5 | - No, no. | 1.8 a 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Sì, sì. | - Sì, sì. |
TSSOP-14
|
Corrente d'ingresso Pico Amp, micro potenza, ingresso e uscita tra ferrovie
|
| 1 | SGM8210-1 | 50 | - No, no. | 3.3 ~ 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Sì, sì. | - Sì, sì. |
SOT-23-5,SC70-5
|
Alta tensione, micro potenza, precisione
|
| 2 | SGM8210-2 | 50 | - No, no. | 3.3 ~ 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Sì, sì. | - Sì, sì. |
SOIC-8,MSOP-8,TDFN-2×3-8L
|
Alta tensione, micro potenza, precisione
|
| 4 | SGM8210-4 | 50 | - No, no. | 3.3 ~ 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Sì, sì. | - Sì, sì. |
SOIC-14
|
Alta tensione, micro potenza, precisione
|
| 1 | SGM8240-1 | 2.8 | - No, no. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Sì, sì. | - Sì, sì. |
SC70-5, SOT-23-5
|
Alta tensione, micro potenza, precisione
|
| 2 | SGM8240-2 | 2.8 | - No, no. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Sì, sì. | - Sì, sì. |
TDFN-2×3-8L, SOIC-8, MSOP-8
|
Alta tensione, micro potenza, precisione
|
| 4 | SGM8240-4 | 2.8 | - No, no. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Sì, sì. | - Sì, sì. |
SOIC-14
|
Alta tensione, micro potenza, precisione
|
I circuiti integrati (IC) costituiscono la base dell'elettronica moderna, offrendo piccole dimensioni, basso consumo di energia, elevate prestazioni e elevata affidabilità.Sono ampiamente utilizzati nell'elettronica di consumo, applicazioni industriali, comunicazioni, elettronica automobilistica, attrezzature mediche e sistemi aerospaziali/difesa.
Uchi Electronics fornisce soluzioni di elaborazione di segnali analogici e misti ad alte prestazioni per l'automazione industriale, la nuova energia, l'automotive, le comunicazioni, l'informatica,applicazioni per elettronica di consumo e apparecchiature mediche.
Questa soluzione dimostra l'applicazione di circuiti integrati in smartphone e tablet.
