Amplificatori operazionali con uscita rail-to-rail ad alta tensione Circuito integrato IC
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM8271/8272/8274 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Tensione di alimentazione: | 40v | Gamma introdotta di tensione di modo comune: | (-VS) - 0,1 V a (+VS) - 1,5 V |
|---|---|---|---|
| Intervallo di tensione di ingresso/uscita: | (-VS) - 0,3 V a (+ VS) + 0,3 V | Tensione dell'ingresso differenziale: | 1,5 V |
| TEMPERATURA DI GIUNZIONE: | +150℃ | Intervallo di temperatura di conservazione: | -65℃ a +150℃ |
| Temperatura del cavo (saldare, 10s): | +260℃ | HBM: | 4000V |
| MM (SGM8271/2): | 150 V | MM (SGM8274): | 300v |
| Intervallo di temperatura operativo: | -40 da ℃ a +85 ℃ | ||
| Evidenziare: | amplificatori operazionali ad alta tensione,IC op amp ad alta tensione,op amp rail-to-rail ad alta tensione |
||
Descrizione di prodotto
Circuito integrato per amplificatori operazionali di uscita rail-to-rail ad alta tensione
SGM8271 (singolo), SGM8272 (doppio) e SGM8274 (quadruplo) sono amplificatori operazionali ad alta tensione, che possono funzionare con alimentazione singola da 4,5 V a 36 V o con alimentazione doppia da ± 2,25 V a ± 18 V. Forniscono un ampio intervallo di tensioni di modo comune in ingresso e un'oscillazione della tensione di uscita rail-to-rail. SGM8271/2/4 fornisce elevata velocità di variazione, basso offset, deriva e corrente di polarizzazione. SGM8271 è disponibile nei contenitori Green SOT-23-5, MSOP-8 e SOIC-8. L'SGM8272 è disponibile nei pacchetti Green SOIC-8 e MSOP-8. L'SGM8274 è disponibile nei pacchetti Green SOIC-14 e TSSOP-14. Sono specificati per l'intervallo di temperature esteso da -40 ℃ a +125 ℃.
Caratteristiche principali
• Uscita ferrovia-rotaia
• Ampio intervallo di tensioni di modo comune in ingresso
• Bassa tensione di offset: 3 mV (MAX)
• Corrente di polarizzazione in ingresso bassa
• Corrente di offset in ingresso bassa
• Bassa corrente di quiescenza: 150μA/amplificatore
• Protezione da cortocircuito in uscita • Elevata impedenza di ingresso
• Velocità di risposta elevata: 7 V/μs
• Confezione piccola: SGM8271 disponibile nei pacchetti Green SOT-23-5, MSOP-8 e SOIC-8 SGM8272 disponibile nei pacchetti Green MSOP-8 e SOIC-8 SGM8274 disponibile nei pacchetti Green TSSOP-14 e SOIC-14
Applicazioni
Sensore ad alta impedenza
Strumentazione di precisione
Amplificatore a fotodiodo
Filtro ad anello ad aggancio di fase
Audio professionale di fascia alta
Medico
MANGIÒ
Amplificatore di uscita DAC
Strumentazione di precisione
Amplificatore a fotodiodo
Filtro ad anello ad aggancio di fase
Audio professionale di fascia alta
Medico
MANGIÒ
Amplificatore di uscita DAC

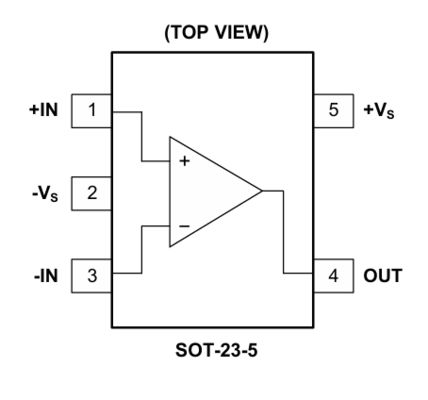

Configurazioni dei pin
Guida alla selezione dei prodotti
| Amplificatori per confezione | Numero di parte | Tipo IQ/Amp (μA) | Fermare | VCC(V) | GBP tipo (kHz) | Tipo di velocità di risposta (V/ms) | RUMORE 0,1 Hz ~ 10 Hz (μVPP) | RUMORE Tipo @1kHz (nV/√Hz) | VOS massimo a 25 ℃ (mV) | TC di VOS tipo (μV/℃) | Tipo IB (pA) | AVO tipo (dB) | Tipo CMRR (dB) | Ingresso ferrovia-rotaia | Uscita ferrovia-rotaia | Pacchetto | Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | NO | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | NO | SÌ |
SOT-23-5,SOIC-8,MSOP-8
|
1,4 MHz, 7 V/µs, bassa potenza, uscita rail-to-rail
|
|
| 2 | SGM8272 | 150 | NO | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | NO | SÌ |
SOIC-8,MSOP-8
|
1,4 MHz, 7 V/µs, bassa potenza, uscita rail-to-rail
|
|
| 4 | SGM8274 | 150 | NO | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | NO | SÌ |
SOIC-14,TSSOP-14
|
1,4 MHz, 7 V/µs, bassa potenza, uscita rail-to-rail
|
|
| 1 | SGM8521 | 5.5 | NO | 2.1~5.5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | SÌ | SÌ |
SOT-23-5,SOIC-8
|
Bassa corrente di polarizzazione, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 2 | SGM8522 | 5.5 | NO | 2.1~5.5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | SÌ | SÌ |
SOIC-8,MSOP-8
|
Bassa corrente di polarizzazione, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 4 | SGM8524 | 5.5 | NO | 2.1~5.5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | SÌ | SÌ |
SOIC-14,TSSOP-14
|
Bassa corrente di polarizzazione, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 1 | SGM8531 | 18 | NO | 2.1~5.5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | SÌ | SÌ |
SOT-23-5,SOIC-8
|
Bassa corrente di polarizzazione, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 2 | SGM8532 | 18 | NO | 2.1~5.5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | SÌ | SÌ |
SOIC-8,MSOP-8
|
Bassa corrente di polarizzazione, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 4 | SGM8534 | 18 | NO | 2.1~5.5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | SÌ | SÌ |
SOIC-14,TSSOP-14
|
Bassa corrente di polarizzazione, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 1 | SGM8535 | 80 | NO | 1,8~5,5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | NO | SÌ |
SOT-23-5,SC70-5,SOIC-8,MSOP-8
|
Uscita rail-to-rail da 1,5 MHz, 1,8 V, guadagno unitario stabile
|
|
| 2 | SGM8536 | 80 | NO | 1,8~5,5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | NO | SÌ |
SOIC-8,MSOP-8
|
Uscita rail-to-rail da 1,5 MHz, 1,8 V, guadagno unitario stabile
|
|
| 1 | SGM8537 | 80 | SÌ | 1,8~5,5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | NO | SÌ |
SOT-23-6,SOIC-8,MSOP-8
|
Uscita rail-to-rail da 1,5 MHz, 1,8 V, guadagno unitario stabile
|
|
| 4 | SGM8538 | 80 | NO | 1,8~5,5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | NO | SÌ |
SOIC-14,TSSOP-14
|
Uscita rail-to-rail da 1,5 MHz, 1,8 V, guadagno unitario stabile
|
|
| 1 | SGM8541 | 46 | NO | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | SÌ | SÌ |
SOT-23-5,SOIC-8,SC70-5
|
Corrente di ingresso dell'amplificatore Pico, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 2 | SGM8542 | 46 | NO | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | SÌ | SÌ |
SOIC-8,MSOP-8,TSSOP-8
|
Corrente di ingresso dell'amplificatore Pico, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 1 | SGM8543 | 48 | SÌ | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | SÌ | SÌ |
SOT-23-6,SOIC-8
|
Corrente di ingresso dell'amplificatore Pico, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 4 | SGM8544 | 46 | NO | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | SÌ | SÌ |
SOIC-14,TSSOP-14
|
Corrente di ingresso dell'amplificatore Pico, microalimentazione, ingresso e uscita rail-to-rail
|
|
| 1 | SGM8545 | 48 | NO | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | SÌ | SÌ |
SOT-23-5
|
Corrente di ingresso dell'amplificatore Pico, microalimentazione, ingresso e uscita rail-to-rail
|
I circuiti integrati (IC) costituiscono la base dell'elettronica moderna, offrendo dimensioni ridotte, basso consumo energetico, prestazioni elevate ed elevata affidabilità. Sono ampiamente utilizzati nell'elettronica di consumo, nelle applicazioni industriali, nelle comunicazioni, nell'elettronica automobilistica, nelle apparecchiature mediche e nei sistemi aerospaziali/di difesa.
Uchi Electronics fornisce soluzioni di elaborazione analogica e di segnale misto ad alte prestazioni per l'automazione industriale, le nuove energie, l'automotive, le comunicazioni, l'informatica, l'elettronica di consumo e le applicazioni per apparecchiature mediche.
Questa soluzione dimostra l'applicazione dei circuiti integrati in campo medico - monitor. Per assistenza nella scelta del prodotto giusto, contatta il nostro team di supporto tecnico.
