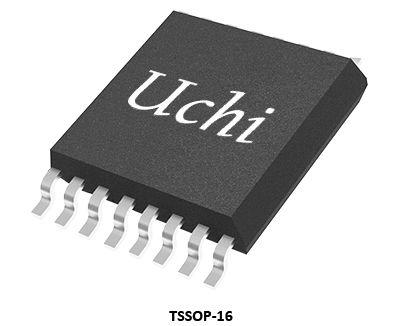

8 canali, convertitore digitale-analogico a 8 bit con amplificatore operativo di uscita circuito integrato IC
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM5347-8 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| VCC: | Da -0,3 V a 6,5 V | Gamma di tensione in ingresso, VIN: | Da -0,3 V a VCC + 0,3 V |
|---|---|---|---|
| Soic-16: | 90℃/W | TSSOP-16: | 120℃/W |
| TEMPERATURA DI GIUNZIONE: | +150℃ | Intervallo di temperatura di conservazione: | -65℃ a +150℃ |
| Temperatura del cavo (saldare, 10s): | +260℃ | HBM: | 4000V |
| MDC: | 1000 V. | ||
Descrizione di prodotto
8 canali, convertitore digitale-analogico a 8 bit con amplificatore operativo di uscita circuito integrato IC
L'SGM5347-8 dispone di 8 canali di convertitore digitale-analogo (DAC) a 8 bit con amplificatori di uscita.I dati digitali vengono inseriti tramite un bus di collegamento seriale. solo tre linee di controllo sono richieste e possono essere utilizzate connessioni a cascata.che può aggiornare più SGM5347-8ssimultaneamente utilizzando una singola interfaccia seriale.L'SGM5347-8 è disponibile nei pacchetti Green SOIC-16 e TSSOP-16.
Caratteristiche chiave
● Basso consumo energetico (0,5 mW/CH)
● Integrazione di 8 canali di DAC a 8 bit
● Amplificatore di uscita analogo integrato:Corrente di affondamento/sorgente con controllo di corrente corta
● Operazione Daisy-Chain
● 8 canali di uscita aggiornati contemporaneamente
● Funzione di spegnimento del canale indipendente ¥ 0,6μA (TYP) ICC per la modalità di spegnimento del canale
● L'intervallo di conversione D/A può essere impostato in modo indipendente separando l'alimentazione per l'interfaccia MCU e l'amplificatore operativo e l'alimentazione per il DAC
● Può essere controllato direttamente da un MCU a 3 V
● Reset di accensione: Reset di uscita a GND
● Input di dati seriali: fino a 2,5 MHz
● Distanza di tensione dell'alimentazione: da 2,8 a 5,5 V
● Disponibile nei pacchetti verdi SOIC-16 e TSSOP-16
Applicazioni
Sensore ad alta impedenza
Strumentazione di precisione
Amplificatore a fotodiodi
Filtro a ciclo bloccato in fase
Audio di fascia alta e professionale
Medicina
ATE
Amplificatore di uscita DAC
Strumentazione di precisione
Amplificatore a fotodiodi
Filtro a ciclo bloccato in fase
Audio di fascia alta e professionale
Medicina
ATE
Amplificatore di uscita DAC
Configurazioni dei pin
Guida alla selezione del prodotto
| Numero della parte |
Risoluzione
(Bits)
|
Tasso di aggiornamento
(SPS)
|
Prodotto
Canali |
Voltaggio di uscita
Distanza
(V)
|
Referenze
|
V.DD
(V)
|
INL
(LSB)
|
DN
(LSB) |
Errore di compensazione
(mV)
|
Errore di guadagno
(in % del FSR)
|
Guadagnare Drift
(ppm/°C)
|
Tempo di regolamento di uscita
(μ(s)
|
Funzionamento
Io...Q.
(μA)
|
Disattivazione
Io...Q.
(μA)
|
Funzionamento
Temperatura
Intervallo (°C)
|
Pacco
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90K. | 8 |
0 ~ VREF
|
Servizi esterni
|
2.8 a 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 a +125
|
SOIC-16, TSSOP-16
|
8 canali, DAC a 8 bit con amplificatore operativo di uscita
|
| SGM5347-10 | 10 | 83K | 8 |
0 ~ VREF
|
Servizi esterni
|
2.8 a 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 a +125
|
SOIC-16, TSSOP-16
|
8 canali, DAC a 10 bit con amplificatore operativo di uscita
|
| SGM5347-12 | 12 | 77K | 8 |
0 ~ VREF
|
Servizi esterni
|
2.8 a 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 a +125
|
SOIC-16, TSSOP-16
|
8 canali, DAC a 12 bit con amplificatore operativo di uscita
|
| SGM5348-8 | 8 | 200 mila. | 8 |
0 ~ VREF
|
Servizi esterni
|
2.8 a 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 a +125
|
TSSOP-16
|
8 canali, DAC a 8 bit con amplificatore operativo di uscita
|
| SGM5348-10 | 10 | 200 mila. | 8 |
0 ~ VREF
|
Servizi esterni
|
2.8 a 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 a +125
|
TSSOP-16
|
8 canali, DAC a 10 bit con amplificatore operativo di uscita
|
| SGM5348-12 | 12 | 140K. | 8 |
0 ~ VREF
|
Servizi esterni
|
2.8 a 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 a +125
|
TSSOP-16,TQFN-3×3-16L
|
8 canali, DAC a 12 bit con amplificatore operativo di uscita
|
| SGM5349-16 | 16 | 140K. | 8 |
0 ~ VREF
|
Servizi esterni
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 a +125
|
TSSOP-16,TQFN-4×4-16L
|
8 canali, 16-bit, interfaccia SPI, DAC di uscita di tensione
|
| SGM5351-16 | 16 | 140K. | 1 |
0 ~ VREF
|
Servizi esterni
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 a +125
|
MSOP-8
|
DAC a 16-bit, Glitch ultra-basso, uscita di tensione
|
| SGM5352-16 | 16 | 140K. | 4 |
0 ~ VREFH
|
Servizi esterni
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 a +125
|
WLCSP-1.64×1.62-16B, TSSOP-16
|
16 bit, 4 canali, DAC a uscita di tensione
|
| SGM5353-16 | 16 | 700 mila. | 1 |
0 ~ VREF- 1 LSB
|
Servizi esterni
|
2.7 ~ 5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 a +125
|
SOIC-8,TDFN-3×3-8L
|
DAC a 16 bit, ingresso seriale, uscita-tensione
|
|
| SGM5355-16 | 16 | 140K. | 1 |
0 ~ VREF
|
Servizi esterni
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 a +125
|
WLCSP-0.82×1.22-6B, MSOP-8
|
16 bit, io2C Interfaccia, DAC di tensione di uscita
|
| SGM71612R8 | 16 | 140K. | 8 |
0 ~ VCC
|
Interno/esterno
|
2.7 ~ 5.5 | 1.8 | < 1 | 0.7 | < 0.4 | 1.5 | 5 | 800 | 0.45 |
-40 a +125
|
TSSOP-16, TQFN-4×4-16BL, FOCSP-2.6×2.6-16B
|
8 canali, 16-bit, interfaccia SPI, DAC di uscita di tensione
|
I circuiti integrati (IC) costituiscono la base dell'elettronica moderna, offrendo piccole dimensioni, basso consumo di energia, elevate prestazioni e elevata affidabilità.Sono ampiamente utilizzati nell'elettronica di consumo, applicazioni industriali, comunicazioni, elettronica automobilistica, attrezzature mediche e sistemi aerospaziali/difesa.
Uchi Electronics fornisce soluzioni di elaborazione di segnali analogici e misti ad alte prestazioni per l'automazione industriale, la nuova energia, l'automotive, le comunicazioni, l'informatica,applicazioni per elettronica di consumo e apparecchiature mediche.
Questa soluzione dimostra l'applicazione di circuiti integrati in computer portatili e desktop.
