Driver di linea senza condensatori da 2Vrms a 3Vrms con guadagno regolabile circuito integrato IC
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM8902 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Tensione di alimentazione: | -0.3V a 6V | Tensione di ingresso: | VSS: da 0,3 V a VDD + 0,3 V |
|---|---|---|---|
| Impedenza di carico minima (RL): | 600Ω | En a terra: | -0.3V a VDD + 0.3V |
| TEMPERATURA DI GIUNZIONE: | +150℃ | Intervallo di temperatura di conservazione: | -65℃ a +150℃ |
| Temperatura del cavo (saldare, 10s): | +260℃ | HBM: | 4000V |
| MDC: | 1000 V. | mm: | 300v |
| Evidenziare: | IC driver di linea da 2Vrms a 3Vrms,circuito integrato con guadagno regolabile,driver di linea MOSFET ad alta potenza |
||
Descrizione di prodotto
Driver di linea senza cappuccio da 2 Vrms a 3 Vrms con circuito integrato integrato a guadagno regolabile
L'SGM8902 è un line driver stereo pop/click-free da 2Vrms a 3Vrms. Il dispositivo è ideale per applicazioni ad alimentazione singola. Il design senza cappuccio può eliminare i condensatori di blocco CC in uscita per un minor numero di componenti e un basso costo. L'SGM8902 ha ingressi differenziali ed è in grado di pilotare 2 Vrms in un carico di 2,5 kΩ con tensione di alimentazione di 3,3 V. Il controllo di spegnimento integrato aiuta anche a controllare l'accensione/spegnimento senza pop/clic. Il guadagno può essere impostato dagli utenti da ±1 V/V a ±10 V/V tramite resistori di impostazione del guadagno esterni che consentono anche l'implementazione di un filtro passa basso di 2° ordine per integrare i convertitori SOC e DAC. L'SGM8902 non richiede un alimentatore. Una pompa di carica integrata genera un power rail con uscita negativa da 2 Vrms che fornisce un offset del terreno pulito, senza pop/click. L'SGM8902 è disponibile in un pacchetto Green TSSOP-14. Funziona in un intervallo di temperatura ambiente compreso tra -40 ℃ e +85 ℃
Caratteristiche principali
● Intervallo della tensione di alimentazione: da 3 V a 5,5 V
● Tensione di uscita su carico da 2,5 kΩ
2 Vrms con tensione di alimentazione di 3,3 V
3 Vrms con tensione di alimentazione di 5 V
● Struttura senza cappuccio
Senza pop/clic
Elimina i condensatori di blocco CC in uscita
Fornisce una risposta in frequenza piatta
● Ingressi differenziali
● Basso rumore e THD
SNR = 114 dB (TIPO)
VN = 5,5μVrms (TIPO)
THD+N = 0,001% (f = 1kHz)
● Intervallo di temperatura operativa da -40 ℃ a +85 ℃

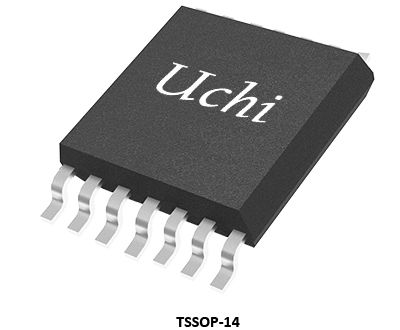

● Disponibile nel pacchetto Green TSSOP-14
Applicazioni
TV LCD
Set-Top Box
Teatro domestico
Lettori DVD Blue-Ray
Set-Top Box
Teatro domestico
Lettori DVD Blue-Ray
Circuito operativo tipico
Configurazioni dei pin
Configurazioni dei pin
Guida alla selezione dei prodotti
| Numero di parte | Tensione di uscita
RL = 2,5 kΩ
THD = 1%, VCC = 5,0 V
|
Tensione di uscita
RL = 2,5 kΩ
THD = 1%, VCC = 3,3 V
|
Stereo
O
Mono
|
Vcc
(V)
|
Differenziale
Ingresso
|
Fermare
Logica
|
Fermare
Attuale
(μA)
|
Clicca-Pop
Soppressione
|
Pacchetto
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3,05 Vms | 2,05 Vms | Stereo | 3.0~5.5 | SÌ |
Attivo basso
|
130 | SÌ |
TSSOP-14
|
600ΩDriver di linea audio
|
| SGM8903 | 3,05 Vms | 2,05 Vms | Stereo | 3.0~5.5 | SÌ | Attivo basso | 130 | SÌ |
TSSOP-14
|
600ΩDriver di linea audio con funzione UVP
|
| SGM8904 | 3,05 Vms | 2,05 Vms | Stereo | 3.0~5.5 | NO | Attivo basso | 130 | SÌ |
MSOP-10
|
600ΩDriver di linea audio con funzione UVP
|
| SGM8905 | 3,05 Vms | 2,05 Vms | Stereo | 3.0~5.5 | NO | Attivo basso | 130 | SÌ |
MSOP-10 (piazzola esposta)
|
600ΩDriver di linea audio con funzione UVP |
| SGM8909 | 3,05 Vms† | 2,05 Vms† | Stereo | 3.0~5.5 | NO | Attivo basso | 3400 | SÌ | TSSOP-14 |
Driver di linea audio con controllo temporale di accensione/spegnimento
|
| SGM89000 | 2,05 Vms | Stereo | 3.0~5.5 | SÌ | Attivo basso | 130 | SÌ | TSSOP-14 | 600ΩDriver di linea audio con funzione UVP | |
| SGM89111 | 3,05 Vms | 2,05 Vms | Stereo | 3.0~5.5 | SÌ | Attivo basso | SÌ | TSSOP-20 |
Driver di linea audio con driver video
|
|
| SGM89112 | 3,05 Vms | 2,05 Vms | Stereo | 3.0~5.5 | NO | Attivo basso | SÌ | TSSOP-16 | Driver di linea audio con driver video |
Nota: †Rl= 600Ω
I circuiti integrati (IC) costituiscono la base dell'elettronica moderna, offrendo dimensioni ridotte, basso consumo energetico, prestazioni elevate ed elevata affidabilità. Sono ampiamente utilizzati nell'elettronica di consumo, nelle applicazioni industriali, nelle comunicazioni, nell'elettronica automobilistica, nelle apparecchiature mediche e nei sistemi aerospaziali/di difesa.
Uchi Electronics fornisce soluzioni di elaborazione analogica e di segnale misto ad alte prestazioni per l'automazione industriale, le nuove energie, l'automotive, le comunicazioni, l'informatica, l'elettronica di consumo e le applicazioni per apparecchiature mediche.
Questa soluzione dimostra l'applicazione dei circuiti integrati nei laptop e nei computer desktop. Per assistenza nella scelta del prodotto giusto, contatta il nostro team di supporto tecnico.
