Matrice di commutazione video 12 ingressi, 9 uscite con driver di uscita, morsetto di ingresso e circuiti di polarizzazione integrati IC
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM6501 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Intervallo di tensione di alimentazione (CC): | -0.3V a 6V | Intervallo di tensione di ingresso/uscita analogica e digitale: | Da -0,3 V a VCC + 0,3 V |
|---|---|---|---|
| Corrente d'uscita per Manica: | 40 mA (massimo) | TEMPERATURA DI GIUNZIONE: | +150℃ |
| Intervallo di temperatura di conservazione: | -65℃ a +150℃ | Temperatura del cavo (saldare, 10s): | +260℃ |
| HBM (SSOP-28): | 8 000 V | HBM (TSSOP-28): | 7000 V |
| MDC: | 2000v | mm: | 400v |
| Evidenziare: | IC matrice di commutazione video a 12 ingressi,Commutatore video a 9 uscite con driver,Circuito integrato con circuiti di polarizzazione |
||
Descrizione di prodotto
12-Input, 9-Output Video Switch Matrix con driver di uscita, pinza d'ingresso e circuito di bias IC di circuito integrato
L'SGM6501 è una matrice di commutatori video che dispone di 12 canali di ingresso e 9 canali di uscita.e supporta un input a un output o un input a più output. La mappa di routing è configurata tramite un'interfaccia seriale compatibile con I2C. L'SGM6501 dispone della funzione di pinza d'ingresso e di un circuito bias, la pinza d'ingresso o la modalità bias sono selezionabili tramite l'interfaccia I2C.La pinza integrata è supportata da ogni inputLa funzione è quella di impostare il livello di sincronizzazione di uscita video a circa 600mV. Se il segnale di sincronizzazione (Chroma,Pb, Pr) è assente, l'input è biasato di circa 1,3V, che è il centro del range di tensione di ingresso.L' SGM6501 è disponibile nei pacchetti Green SSOP-28 e TSSOP-28.La sua funzione si estende in un intervallo di temperatura ambiente compreso tra -40°C e +85°C.
Caratteristiche chiave
● Intervallo di tensione di alimentazione singola: da 3,1 a 5,5 V
● 12 × 9 Crosspoint Switch Matrix
● Supporta video a definizione standard (SD), ProgressiveScan (PS) e ad alta definizione (HD)
● -3dB Larghezza di banda: 84MHz
● Basso crosstalk: -74dB a 1MHz
● Opzioni di guadagno programmabili:6dB, 7dB, 8dB o 9dB
● Circuito di inclinazione di ingresso e funzione di pinza d'ingresso
● Supporta interfaccia seriale I2C
● Driver di uscita a doppio carico da 75Ω
● Input e output con accoppiamento CA o CC

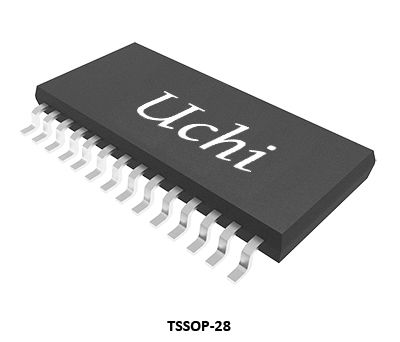

● Disponibile nei pacchetti Green SSOP-28 e TSSOP-28
Applicazioni
Sicurezza e sorveglianza
Televisione e HDTV
Sistema di intrattenimento automobilistico
Centri dei media
Routing video
Set-top box per cavo e satellite
Televisione e HDTV
Sistema di intrattenimento automobilistico
Centri dei media
Routing video
Set-top box per cavo e satellite
Configurazioni dei pin e descrizione dei pin
Guida alla selezione del prodotto
| Numero della parte | Tipo |
Vcc
(V)
|
Larghezza di banda
@-3dB
(MHz)
|
Controllo
Interfaccia
|
RON
(Ω)
|
RON
Piatto
(Ω)
|
CON
(pF)
|
COFF
CS/CD
(pF)
|
Intercettazione
Tipologia
(dB)
|
Iniezione di carica
Tipologia
(pC)
|
Pacco
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12x9 | 3.1~5.5 | 84 |
Io...2C |
- 74 |
SSOP-28, TSSOP-28
|
12x9, tamponato
|
|||||
| SGM6502 | 8×6 | 3.1~5.5 | 88 |
Io...2C |
- 77 |
TSSOP-24
|
8×6, tamponato
|
|||||
| SGM6503 | 1.8 a 5.5 | 400 |
I/O |
3.5/0.45 | 12/185 | - 80 | 3*80 |
TQFN-3×3-20L
|
Swap SIM I/F
|
|||
| SGM6504 | (2:2) × 4 | 1.8 a 5.5 | 400 | I/O | 12 | 3.5 | 12 | - 80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, Passive Swap
|
|
| SGM6505 | (1:2) × 6 | 2 ~ 5 | 450 | I/O | 8.5 | 4.5 | 15 | 4/9 | - 55 | 1.2 |
TSSOP-24,TQFN-4×4-24L
|
Sei canali 1:2 Multiplexer
|
| SGM6510 | 16×4 | 2.7 ~ 5.5 | 120 | Io...2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, passivo
|
|
| SGM6511 | 16×8 | 2.7 ~ 5.5 | 120 | Io...2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16×8, passivo
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TQFN-5×5-32L, TSSOP-28
|
1:16, Multiplexer
|
| SGM6513 | (1:8) × 2 | 3.3~13.2 | 135 | I/O | 24 | 12 | 50 | 8/36 | - 70 | 25 |
TQFN-5×5-32L, TSSOP-28
|
Doppio 1:8, Multiplexer
|
| SGM6514 | 16×8 | 2.7 ~ 5.5 | 250 | Io...2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
Alta Velocità, 16x8, passivo, I2Interfaccia C
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TSSOP-16
|
1:8, Multiplexer
|
| SGM6516 | 16×8 | 4.5~13.2 | 45 | I/O | 40 | 65 | 25 | - 47 |
LQFP-10×10-44L
|
16×8, passivo
|
||
| SGM65231 | SPST × 8 | 2.3~3.6 | 500 | I/O | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
SPST a 8 bit, basso voltaggio, bus di banda larga
|
|||
| SGM65232 | (1:2) × 32 | 3.3~5 | 100 | I/O | 11 | 26 | 13 | - 60 |
LQFP-14×14-100L
|
Multiplessore di autobus ad alta velocità a 32 bit 2:1
|
||
| SGM6533 | (1:3) × 3 | 2.5 - 5.5 | 350 | I/O | 7 | - 60 |
TQFN-3×3-20L,TSSOP-20
|
Alta Velocità, 3-1:3 Multiplexer
|
||||
| SGM7220 | Tipo C | 2.7~5 | I / O,Io...2C |
UTQFN-1.6×1.6-12L
|
Configurazione USB tipo C, logica del canale e controllo delle porte
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7~4.3 | 380/400 | I/O | 4/9 | 18 | 7 | - 90 |
UTQFN-2.2×1.4-12L
|
Alta Velocità, 2-1:3 Multiplexer
|
||
| SGM7300A/B | 2:1 | 3.0~3.6 | 9000/12000 | I/O | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V, differenziale a due canali, interruttori multipixel/demultiplexer 2:1
|
I circuiti integrati (IC) costituiscono la base dell'elettronica moderna, offrendo piccole dimensioni, basso consumo di energia, elevate prestazioni e elevata affidabilità.Sono ampiamente utilizzati nell'elettronica di consumo, applicazioni industriali, comunicazioni, elettronica automobilistica, attrezzature mediche e sistemi aerospaziali/difesa.
Uchi Electronics fornisce soluzioni di elaborazione di segnali analogici e misti ad alte prestazioni per l'automazione industriale, la nuova energia, l'automotive, le comunicazioni, l'informatica,applicazioni per elettronica di consumo e apparecchiature mediche.
Questa soluzione dimostra l'applicazione di circuiti integrati nei sistemi server. Per assistenza nella selezione del prodotto giusto, contattare il nostro team di supporto tecnico.
