IC logici a 1 bit bidirezionale voltaggio-livello traduttore con sensore di direzione automatica
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM4554 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Tensione di alimentazione VCCA, VCCBRamma: | -0.3V a 6V | Intervallo di tensione in ingresso, VI(1): | -0.3V a 6V |
|---|---|---|---|
| Corrente introdotta del morsetto, IIK (VI < 0): | -50mA | Corrente di bloccaggio in uscita, IOK (VO < 0): | -50mA |
| Corrente d'uscita continua, IO: | ±50mA | TEMPERATURA DI GIUNZIONE: | +150℃ |
| Intervallo di temperatura di conservazione: | -65℃ a +150℃ | Temperatura del cavo (saldare, 10s): | +260℃ |
| HBM: | 4000V | mm: | 400v |
| Evidenziare: | Trasmettitore bidirezionale a livello di tensione a 1 bit,circuito integrato di sensori di direzione automatici,trasmettitore di tensione MOSFET ad alta potenza |
||
Descrizione di prodotto
IC logici a 1 bit bidirezionale voltaggio-livello traduttore con sensore di direzione automatica

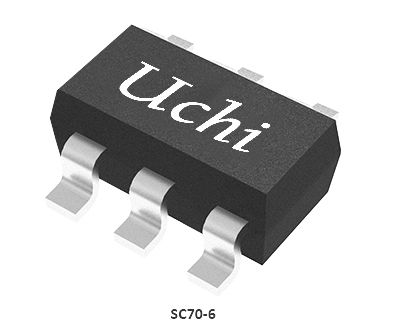

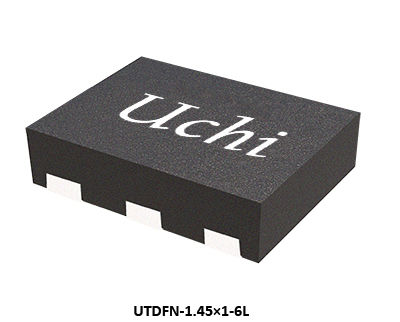

L'SGM4554 è un traduttore di livello di tensione bidirezionale a 1 bit, non invertibile, dotato di due linee di alimentazione indipendentemente configurabili.Il portstrack A e il portstrack B forniscono rispettivamente il VCCA e il VCCBLa gamma di tensione di alimentazione è da 1,2V a 5,0V per la porta A e da 1,65V a 5,5V per la porta B. Il dispositivo fornisce una funzione di trasformazione bidirezionale tra i diversi nodi di tensione (compresi 1,2V, 1,5V, 1,8V, 2.5V, 3.3V e 5V).L'SGM4554 ha una funzione di output enable (OE) che controlla gli stati delle uscite.Quando l'OE si abbassa, tutte le uscite entrano nello stato di alta impedenza.L'OEs deve essere collegato al GND tramite una resistenza a trazioneLa SGM4554 è disponibile nei pacchetti Green UTDFN-1.45×1-6Land SC70-6.Funzionano in un intervallo di temperatura ambiente da -40°C a +85°C.
Caratteristiche chiave
● Intervallo di tensione dell'alimentazione (VCCA ≤ VCCB)
Port A: da 1,2 a 5,0 V
Port B: da 1,65 a 5,5 V
● Supporta l'isolamento VCCA o VCCB
Quando il VCCA o il VCCB è basso, il dispositivo entra in modalità di spegnimento
● Circuito di ingresso OE riferito a VCCA
● Supporta la funzione di disattivazione parziale
● Supporto di uscita Push-Pull
● Basso consumo energetico
● Intervallo di temperatura di funzionamento da -40°C a +85°C
● Disponibile nei pacchetti verde UTDFN-1.45×1-6L e SC70-6
Applicazioni
Universale ricevitore/trasmettitore asincrono
I/O di finalità generale (GPIO)
I/O di finalità generale (GPIO)
Applicazione tipica
Configurazioni dei pin
PinDescrizione
Guida alla selezione dei prodotti
|
Traduttori
per
Pacco
|
Numero della parte |
Dati
Tasso
(Mbps)
|
Vcc
(V)
|
VL
Distanza
(V)
|
VCCA
Distanza
(V)
|
VCCB
Distanza
(V)
|
Bi-direzionale
|
VCC
Disattivazione
Stato di entrata/uscita
|
Chiusura ICC
Max.
(μA)
|
Logica
Prodotto
|
Pacco
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2~5.0 | 1.65 a 5.5 | - Sì, sì. | Hi-Z | 10 | Spingere-tirare |
SC70-6,UTDFN-1.45×1-6L
|
Modificatore di livello GPIO
|
||
| 1 | SGM4555 | 2.7 ~ 5.5 | 1.4~5.5 | - Sì, sì. | Basso |
TQFN-2×2-12L,TQFN-3×3-16L
|
Interfaccia della scheda
|
|||||
| 2 | SGM4556 | 100 | 1.2~5.0 | 1.65 a 5.5 | - Sì, sì. | Hi-Z | 10 | Spingere-tirare |
SOT-23-8,XTDFN-1.4×1-8L
|
Modificatore di livello GPIO
|
||
| 2 | SGM4558 | 2.7 ~ 5.5 | 1.4~5.5 | - Sì, sì. | Basso | 2 |
XTDFN-1.35×1-8L
|
Interfaccia SIM/Smart Card
|
||||
| 1 | SGM4560 | 3.3 ~ 5.5 | 1.6 ~ 5.5 | - Sì, sì. | Basso | 8 |
TSSOP-14
|
Interfaccia della scheda CA
|
||||
| 1 | SGM4561 | 5.0~5.5 | 1.6 ~ 5.5 | - Sì, sì. | Basso |
MSOP-10
|
Interfaccia HDMI
|
|||||
| 4 | SGM4563 | 100 | 1.2~5.5 | 1.65 a 5.5 | - No, no. | Hi-Z | 5 | Spingere-tirare |
SOIC-14, UTQFN-1.8×1.8-12L
|
Interfaccia SPI Bus o UART
|
||
| 4 | SGM4564 | 100 | 1.2~5.5 | 1.65 a 5.5 | - Sì, sì. | Hi-Z | 12/9 | Spingere-tirare |
SOIC-14, UTQFN-1.8×1.8-12L,TQFN-2×2-12L
|
Modificatore di livello GPIO
|
||
| 1 | SGM4565 | 1.08~1.98 | 1.62~3.6 | - Sì, sì. | Basso | Drenaggio aperto |
UTQFN-1.8×1.4-10L,WLCSP-1.06×1.06-9B
|
Traduttore a livello di interfaccia della scheda SIM
|
||||
| 6 | SGM4566 | 100 | 1.2~5.5 | 1.65 a 5.5 | - Sì, sì. | Hi-Z | 12/9 | Spingere-tirare |
TSSOP-16,TQFN-2.6×1.8-16L
|
Modificatore di livello GPIO
|
||
| 8 | SGM4568 | 100 | 1.2~5.5 | 1.65 a 5.5 | - Sì, sì. | Hi-Z | 12/9 | Spingere-tirare |
TSSOP-20, TQFN-3×3-20L
|
Modificatore di livello GPIO
|
||
| 4 | SGM4570Q | 24/2 | 1.65 ~ 3.6 | 2.3 ~ 5.5 | - Sì, sì. | Hi-Z | Discarica aperta/spinta-tirata |
TSSOP-14
|
Transceiver di trasmissione a doppio alimentare per l'automobile
|
|||
| 4 | SGM4573 | 24/2 | 1.65 ~ 3.6 | 2.3 ~ 5.5 | - Sì, sì. | Hi-Z | Discarica aperta/spinta-tirata |
TSSOP-14,TQFN-3.5×3.5-14AL
|
Trasmettitore a doppia alimentazione a scarico aperto
|
|||
| 4 | SGM4574 | 24/2 | 1.65 a 5.5 | 2.3 ~ 5.5 | - Sì, sì. | Hi-Z | Discarica aperta/spinta-tirata |
SOIC-14, UTQFN-1.8×1.8-12L,TQFN-2×2-12,TQFN-3.5×3.5-14AL
|
Modificatore di livello GPIO
|
|||
| 6 | SGM4576 | 24/2 | 1.65 a 5.5 | 2.3 ~ 5.5 | - Sì, sì. | Hi-Z | Discarica aperta/spinta-tirata |
TQFN-2.6×1.8-16L
|
Modificatore di livello GPIO
|
|||
| 8 | SGM4578 | 24/2 | 1.65 a 5.5 | 2.3 ~ 5.5 | - Sì, sì. | Hi-Z | Discarica aperta/spinta-tirata |
TSSOP-20, TQFN-3×3-20L
|
Modificatore di livello GPIO
|
|||
| 15 | SGM4590 | 2.5 - 5.5 | - No, no. |
TQFN-4×4-32L
|
Il pannello GOA è dotato di un cambiatore di livello a 15 canali
|
|||||||
| 4 | SGM4T245 | 1.2~5.0 | 1.2~5.0 | - Sì, sì. | Hi-Z | Spingere-tirare |
TSSOP-16,TQFN-2.6×1.8-16L
|
Trasmettitore a doppia alimentazione a 4 bit
|
||||
| 8 | SGM8T245 | 1.2~5.0 | 1.2~5.0 | - Sì, sì. | Hi-Z | Spingere-tirare |
TSSOP-24,TQFN-5.5×3.5-24L
|
Trasmettitore a doppia alimentazione a 8 bit
|
||||
| 8 | SGM8T245S | 1.2~5.5 | 1.2~5.5 | - Sì, sì. | Hi-Z | Spingere-tirare |
TSSOP-24,TQFN-5.5×3.5-24L
|
Trasmettitore di bus a doppia alimentazione a 8 bit
|
I circuiti integrati (IC) costituiscono la base dell'elettronica moderna, offrendo piccole dimensioni, basso consumo di energia, elevate prestazioni e elevata affidabilità.Sono ampiamente utilizzati nell'elettronica di consumo, applicazioni industriali, comunicazioni, elettronica automobilistica, attrezzature mediche e sistemi aerospaziali/difesa.
Uchi Electronics fornisce soluzioni di elaborazione di segnali analogici e misti ad alte prestazioni per l'automazione industriale, la nuova energia, l'automotive, le comunicazioni, l'informatica,applicazioni per elettronica di consumo e apparecchiature mediche.
Questa soluzione dimostra l'applicazione del circuito integrato del modulo di uscita digitale.
