2-Terminal, alta precisione, sensore di temperatura di uscita corrente circuito integrato IC
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM466 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Tensione diretta (E+ o E-): | 44V | Tensione inversa (da E+ a E-): | -20V |
|---|---|---|---|
| UTDFN-2×2-2L, θJA: | 206℃/W | UTDFN-2×2-4L, θJA: | 90℃/W |
| TEMPERATURA DI GIUNZIONE: | +150℃ | Intervallo di temperatura di conservazione: | -65℃ a +150℃ |
| Temperatura del cavo (saldare, 10s): | +260℃ | HBM: | 4000V |
| MDC: | 1000 V. | ||
| Evidenziare: | IC di sensore di temperatura a due terminali,sensore di uscita di corrente ad alta precisione,circuito integrato a sensore di temperatura con garanzia |
||
Descrizione di prodotto
2-Terminal, alta precisione, sensore di temperatura di uscita corrente circuito integrato IC
L'SGM446 è un sensore di temperatura a due terminali con una corrente di uscita proporzionale alla temperatura assoluta.Può essere considerato un regolatore di corrente costante e di alta impedenza che passa 1μA/K nella gamma di tensione di alimentazione da 4V a 35V.Il SGM446 è calibrato a corrente di uscita di 298,2μA a 298,2K (+25°C).circuito di linearizzazione, amplificatore di tensione di precisione e compensazione di giunzione a freddo, integra anche la compensazione di temperatura, misurazione del flusso, correlazione fra componenti discreti,biasing proporzionale alla temperatura assolutaLa corrente di uscita ad alta impedenza del SGM446 rende il dispositivo insensibile alla caduta di tensione, specialmente su linee lunghe.È particolarmente adatto alle applicazioni di telerilevamentoIl multiplexo della SGM446 è ottenuto conmutando la corrente attraverso un multiplex CMOS o conmutando la tensione di alimentazione attraverso il gate logico.L'SGM446 è disponibile nei pacchetti verde UTDFN-2×2-2L e UTDFN-2×2-4LÈ specificato su un ampio intervallo di temperatura compreso tra -55°C e +150°C.
Caratteristiche chiave
● Dispositivo a due terminali: da tensione a corrente
● Uscita di corrente lineare: 1μA/K
● Errore di taratura: ±2°C
● Eccellente linearità: ± 0,6°C su intervallo di temperatura totale
● Ampia gamma di tensione di alimentazione: da 4 a 35 V
● Temperatura di funzionamento: da -55°C a +150°C
● Disponibile nei pacchetti verdi UTDFN-2×2-2L e UTDFN-2×2-4L
Applicazioni
Sensore di temperatura e compensazione
Misurazione della temperatura industriale
Compensazione della giunzione a freddo della termocoppia
Sensore di temperatura remoto
Misurazione della temperatura industriale
Compensazione della giunzione a freddo della termocoppia
Sensore di temperatura remoto

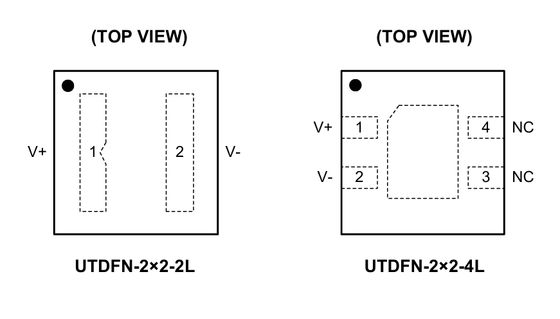

Configurazioni dei pin
PinDescrizione
Guida alla selezione dei prodotti
|
Tipo di dispositivo
|
Numero della parte |
Interfaccia
|
Vcc
(V)
|
Risoluzione temporale
Max (Bits)
|
Accuratezza del sensore locale
Max (±°C)
|
Disattivazione
Corrente
(μA)
|
Indirizzi
|
Quiescente
Corrente
(μA)
|
Funzionamento
Temperatura
Intervallo (°C)
|
Canali remoti
#
|
Pacco
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Locale e remoto
|
SGM446 |
Uscita analogica
|
4 ~ 35 | - 55°Cfino a + 150°C: -5~2 | 298.2 | - 55°Cfino a + 150 | 0 |
UDFN-2×2-2L,UTDFN-2×2-4L
|
Sensore di temperatura di uscita di corrente a due terminali ad alta precisione
|
|||
|
Loca
|
SGM447 |
Uscita analogica
|
1.5 - 5.5 |
- Venti°Cfino a + 85°C: 2.5
- 55°Cfino a + 150°C: 3.5
|
3 | - 55°Cfino a + 150 | 0 |
WLCSP-0.8×0.8-4B-A
|
Sensore di temperatura analogico a doppio guadagno con uscita di classe AB
|
|||
| Locale e remoto | SGM448 |
Uscita analogica
|
2.7~10 |
+25°C: 1
- 55°Cfino a +125°C2.
|
26 | - 55°Cfino a + 150 | 0 |
SOT-23
|
Sensore di temperatura di uscita analogica a bassa potenza e alta precisione
|
|||
| Locale e remoto | SGM449 |
Uscita analogica
|
2.7~10 |
+25°C: 1
- 55°Cfino a +125°C2.
|
26 | - 55°Cfino a + 150 | 0 |
SOT-23
|
Sensore di temperatura di uscita analogica a bassa potenza e alta precisione
|
|||
| Loca | SGM450 |
Uscita analogica
|
2.3 ~ 5.5 |
- Quaranta.°Cfino a + 150°C2.
|
7.5 | - Quaranta.°Cfino a + 150 | 0 |
SC70-5, SOT-23
|
Sensore di temperatura di uscita analogica a bassa potenza e alta precisione | |||
| Locale e remoto | SGM451 |
Io...2Ce SMBus |
3.0~5.5 | 12 |
- Quaranta.°Cfino a + 85°C- 0.8
- Quaranta.°Cfino a +125°C: 1.2
|
< 10 | 8 | 122 | - Quaranta.°Cfino a +125 | 1 |
TDFN-2×2-8BL
|
± 1°CSensore di temperatura locale e remoto conIl- Correzione di fattori e di compensazione,
Cancellazione della resistenza in serie e filtro digitale programmabile
|
| Loca | SGM452 |
Io...2C |
2.7 ~ 5.5 | 12 |
- Quaranta.°Cfino a + 85°C: 1
- 55°Cfino a +125°C: 1.2
|
(3) | 8 | 49 | - 55°Cfino a +125 | 0 |
SOIC-8, MSOP-8
|
Sensore di temperatura digitale e termometro con I2Interfaccia C
|
| Loca | SGM457 |
Io...2C |
1.6 ~ 5.5 | 12 |
- Quaranta.°Cfino a +125°C2.
|
< 2.5 | 8 | 14 | - Quaranta.°Cfino a + 150 | 0 |
SOT-563-6
|
Sensore di temperatura digitale a bassa potenza, a bassa tensione di alimentazione
|
| Loca | SGM458 | Io...2Ce SMBus | 1.6 ~ 5.5 | 12 | - 55°Cfino a +125°C: 1 | < 2.5 | 8 | 2.9 | - 55°Cfino a +125 | 0 |
WLCSP-0.85×0.85-4B
|
Sensore di temperatura digitale a bassa potenza, a bassa tensione di alimentazione
|
| Loca | SGM459 | Io...2C | 2.7 ~ 5.5 | 12 | - 55°Cfino a +125°C: 1.2 | (3) | 8 | 49 | - 55°Cfino a +125 | 0 |
TDFN-2×2-8AL
|
Sensore di temperatura digitale e termometro con I2Interfaccia C
|
| Loca | SGM460 | Io...2Ce SMBus | 1.6 ~ 5.5 | 12 | - Quaranta.°Cfino a +125°C- 0.75 | < 1 | 8 | 3.2 | - Quaranta.°Cfino a +125 | 0 |
WLCSP-0.77×1.17-6B
|
Sensore di temperatura digitale a bassa potenza con interfaccia seriale a due fili
|
I circuiti integrati (IC) costituiscono la base dell'elettronica moderna, offrendo piccole dimensioni, basso consumo di energia, elevate prestazioni e elevata affidabilità.Sono ampiamente utilizzati nell'elettronica di consumo, applicazioni industriali, comunicazioni, elettronica automobilistica, attrezzature mediche e sistemi aerospaziali/difesa.
Uchi Electronics fornisce soluzioni di elaborazione di segnali analogici e misti ad alte prestazioni per l'automazione industriale, la nuova energia, l'automotive, le comunicazioni, l'informatica,applicazioni per elettronica di consumo e apparecchiature mediche.
Questa soluzione dimostra l'applicazione del circuito integrato di trasmettitori di temperatura.
Vuoi conoscere maggiori dettagli su questo prodotto
