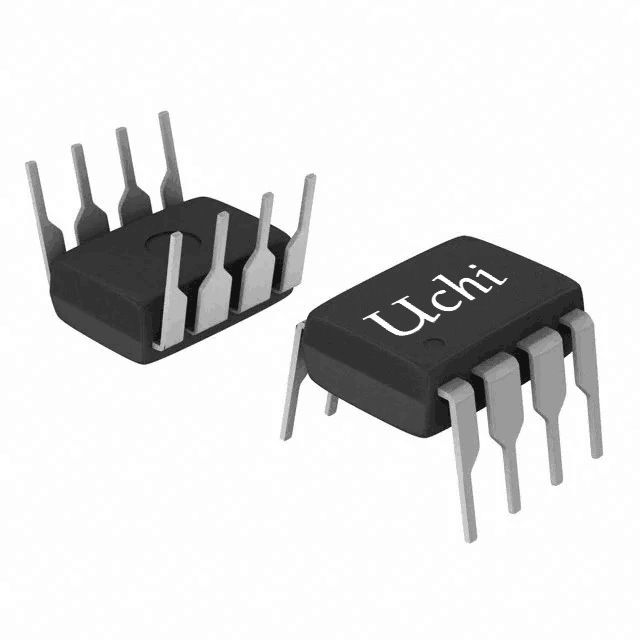

Reset IC a basso costo, circuito di supervisione per microprocessori
Dettagli:
| Luogo di origine: | Dongguan China |
| Marca: | UCHI |
| Certificazione: | Completed |
| Numero di modello: | SGM708 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 5000pcs |
|
Informazioni dettagliate |
|||
| Tensione terminale (rispetto a GND) VCC: | Da -0,3 V a 6,0 V | Tutti gli altri input: | -0.3V a (VCC + 0.3V) |
|---|---|---|---|
| Corrente di ingresso, VCC: | 20 mA | Terra: | 20 mA |
| Corrente di uscita, (tutte le uscite): | 20 mA | Intervallo di temperatura operativo: | -40 a +85°C |
| TEMPERATURA DI GIUNZIONE: | +150℃ | Intervallo di temperatura di conservazione: | da -65 a +150℃ |
| Temperatura del cavo (saldare, 10s): | +260℃ | HBM: | 4000V |
| mm: | 300v | ||
| Evidenziare: | IC di reset a basso costo,Circuito di controllo del microprocessore,MOSFET ad alta potenza con garanzia |
||
Descrizione di prodotto
Ricostituzione di circuiti integrati a basso costo, circuito di supervisione dei microprocessori
L'SGM708 è un microprocessore integrato di sorveglianza.Questa progettazione di integrazione ha il vantaggio di migliorare la stabilità e la precisione del sistema. L'SGM708 può essere resettato in condizioni di accensione, di disattivazione o anche di riduzione della tensione.E ha anche una funzione di reset manuale a basso livello attivo (MR).Il SGM708 fornisce un rivelatore di soglia di 1,25V.Quando l'alimentazione non funziona, la batteria è scarsa o è necessario monitorare l'alimentazione aggiuntiva,questo rivelatore può aiutare.L'SGM708 è disponibile nel pacchetto verde SOIC-8. opera in un intervallo di temperatura ambiente da -40°C a +85°C.
Caratteristiche chiave
● Monitor di tensione di alimentazione di precisione
4.65V per SGM708-L
4.40V per SGM708-M
4.0V per SGM708-J
3.08V per SGM708-T
2.93V per SGM708-S
2.63V per SGM708-R
● Due uscite di reset: Active-High/Active-Low
● RISET garantito Valido a VCC = 1V
● Larghezza di impulso resettata: 200 ms (TYP)
● Compatibile con TTL/CMOS
● Input di ripristino manuale
● Detettore di soglia da 1,25V per avvertimento di interruzione di corrente o scarsa batteria
● Intervallo di temperatura di funzionamento da -40°C a +85°C
● Disponibile nel pacchetto verde SOIC-8
Applicazioni
Sistemi di microprocessori
Calcolatori
Apparecchiature per l'automobile
Controller
Strumenti intelligenti
Monitoraggio della potenza critica μP
Calcolatori
Apparecchiature per l'automobile
Controller
Strumenti intelligenti
Monitoraggio della potenza critica μP
Applicazione tipica
Configurazioni dei pin
Descrizione del pin
Guida alla selezione dei prodotti
Configurazioni dei pin
Descrizione del pin
Guida alla selezione dei prodotti
| Numero della parte |
Fornitura
Corrente
(μA)
|
Manuale
Ripristinare
|
VCC(V) |
Ripristinare
Limite
(V)
|
VCC per ripristinare
Ritardo
(μs)
|
Reset Attivo
Periodo di scadenza
(ms)
|
Ripristinare l' uscita
|
Pacco
|
Caratteristiche |
|---|---|---|---|---|---|---|---|---|---|
| SGM708 | 20 | - Sì, sì. | 1.0~5.5 | 4.65,4.4,4.0,3.08,2.93,2.63 | 200 |
Azione bassa/alta (push-pull)
|
SOIC-8
|
6 Soglie selezionabili, input di ripristino manuale disattivato, uscite di ripristino duplice
|
|
| SGM800 | 3 | - No, no. | 1.0~5.5 | 2.93,2.63,2.32,1.63 | 80 |
Programmabile
|
Basso livello attivo (open drain)
|
SOT-23-5
|
Programmabile Timeout di reset, corrente quiescente bassa
|
| SGM802 | 3 | - No, no. | 1.0~5.5 | 2.93,2.63,2.32,1.63 | 80 |
Programmabile
|
Altezza attiva (Push-Pull)
|
SC70-4 (R),SOT-143
|
Programmabile timeout di ripristino, bassa corrente quiescente, piccolo pacchetto
|
| SGM803 | 13 | - No, no. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 |
Basso livello attivo (open drain)
|
SOT-23-3, SOT-23
|
8 Soglie selezionabili, bassa potenza
|
| SGM803B | 0.3 | - No, no. | 1.0~5.5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 |
Basso livello attivo (open drain)
|
SOT-23-3, SOT-23
|
5 Soglie selezionabili, bassa potenza
|
| SGM804 | 3 | - No, no. | 1.0~5.5 | 2.93,2.63,2.32,1.63 | 80 |
Programmabile
|
Altezza attiva (Push-Pull)
|
SOT-23-5
|
Programmabile Timeout di reset, corrente quiescente bassa |
| SGM809 | 13 | - No, no. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | Altezza attiva (Push-Pull) | SOT-23-3, SOT-23 |
8 Soglie selezionabili, bassa potenza
|
| SGM809B | 0.3 | - No, no. | 1.0~5.5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | Altezza attiva (Push-Pull) | SOT-23-3, SOT-23 |
5 Soglie selezionabili, bassa potenza
|
| SGM810 | 13 | - No, no. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | Altezza attiva (Push-Pull) | SOT-23-3, SOT-23 |
8 Soglie selezionabili, bassa potenza
|
| SGM810B | 0.3 | - No, no. | 1.0~5.5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | Altezza attiva (Push-Pull) | SOT-23-3, SOT-23 |
5 Soglie selezionabili, bassa potenza
|
| SGM811 | 13 | - Sì, sì. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | Altezza attiva (Push-Pull) | SOT-143-3, SOT-23-5 |
8 Soglie selezionabili, bassa potenza
|
| SGM811B | 0.5 | - Sì, sì. | 1.0~5.5 | 3.08,2.93,2.63 | 84 | 200 | Altezza attiva (Push-Pull) | SOT-143 |
3 soglie selezionabili, input di ripristino manuale, bassa potenza
|
| SGM811C | 0.6,0.7 | - Sì, sì. | 1.0~5.5 | 4.43,4.05,3.09,2.93,2.63,2.33 | 100 | 200 | Altezza attiva (Push-Pull) | SOT-143 |
6 soglie selezionabili, input di ripristino manuale, bassa potenza
|
| SGM812 | 13 | - Sì, sì. | 1.0~5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32 | 20 | 240 | Altezza attiva (Push-Pull) | SOT-143-3, SOT-23-5 |
7 Soglie selezionabili, bassa potenza
|
| SGM812B | 0.5 | - Sì, sì. | 1.0~5.5 | 3.08,2.93,2.63 | 84 | 200 | Altezza attiva (Push-Pull) | SOT-143 |
3 soglie selezionabili, input di ripristino manuale, bassa potenza
|
| SGM814 | 1.6 | - Sì, sì. | 1.0~5.0 | 1.2,1.5,2.0,3.3 | 50 | 140 | Basso livello attivo (open drain) | SOT-23-6 |
4 Soglie selezionabili, controllo, input di ripristino manuale, bassa potenza
|
| SGM815 | 1.6 | - Sì, sì. | 1.0~5.0 | 1.6,3.3 | 50 | 140 | Basso livello attivo (open drain) | SOT-23-6 |
2 soglie selezionabili, controllo, input di ripristino manuale, bassa potenza
|
| SGM818 | 1 | - No, no. | 0.9~6 | 1.2~5.0 ((0.1V incrementi) | 37 | 0.8,51,208,409 |
Attivo basso/alto (open-drain)
|
SOT-23-3 |
Tempo di ritardo regolabile, periodo di timeout di 4 ripristino, bassa potenza
|
| SGM825 | 0.5 | - Sì, sì. | 1.0~5.5 | 4.63,3.08,2.93,2.63 | 84 | 200 |
Azione bassa/alta (push-pull)
|
SOT-23-5 |
4 Soglie selezionabili, input di ripristino manuale
|
| SGM829 | 0.6 | - Sì, sì. | 1.65 ~ 6.5 | 1.8 a 5.0 | 85 | Programmabile | Basso livello attivo (open drain) | SOT-23-5 |
Tempo di ritardo regolabile, ingresso di ripristino manuale, corrente quiescente bassa
|
| SGM836 | 0.6 | - Sì, sì. | 1.65 ~ 6.5 | 0.9 ~ 5.0/Adj ((giù a 0.4) | 28 | Programmabile | Basso livello attivo (open drain) | SOT-23-6,TDFN-2×2-6AL |
Tempo di ritardo regolabile, ingresso di ripristino manuale, corrente quiescente bassa
|
| SGM851 | 0.1,0.05 | - No, no. | 1.6~6.5 | 0s,7.5s,12.5s | 12,500 | Basso livello attivo (open drain) |
UTDFN-1.45×1-6AL
|
Controller a basso consumo di potenza con ritardo configurabile
|
|
| SGM853 | 0.3 | - No, no. | 1.7 ~ 5.5 | 8s | 12,500 | Altezza attiva (Push-Pull) |
UTQFN-1.6×1.6-12AL
|
Detettore a doppia tensione a bassa potenza
|
Uchi Electronics fornisce soluzioni di elaborazione di segnali analogici e misti ad alte prestazioni per l'automazione industriale, la nuova energia, l'automotive, le comunicazioni, l'informatica,applicazioni per elettronica di consumo e apparecchiature mediche.
Questa soluzione dimostra l'applicazione di circuiti integrati in computer portatili e desktop.
