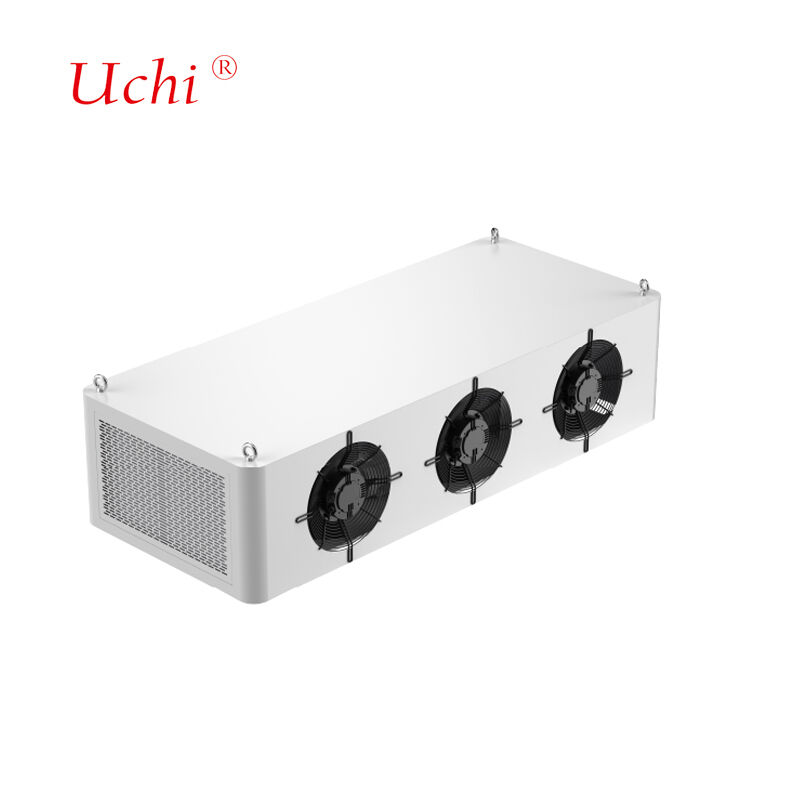

Sistema di raffreddamento liquido a stazza di ricarica a raffreddamento liquido a pieno liquido 480C (potenza della fonte di calore 24 kW)
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | Uchi |
| Certificazione: | SMC |
| Numero di modello: | 480S |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Termini di pagamento: | T/T, PayPal, Western Union, MoneyGram |
| Capacità di alimentazione: | 50000000pcs al mese |
|
Informazioni dettagliate |
|||
| Potenza di ricarica ultraveloce applicabile: | 480KW | Potenza della fonte di calore: | 24KW |
|---|---|---|---|
| Tipo di refrigerante: | Tipo di refrigerante | Numero di moduli del sistema: | 12 pezzi |
| portata del singolo modulo: | 6L/min | Temperatura di riduzione della frequenza del sistema:: | 60 ℃ |
| Requisito di alimentazione: | AC 220V, 50Hz | Classe di protezione: | IP54 |
| Rumore: | ≤60dB | Temperatura ambiente: | -30~55°C |
| Umidità: | 5%~90% | Altitudine: | ≤2000 m |
| Dimensioni unità di raffreddamento a liquido: | 1600×900×475mm (altezza comprese le ventole) | ||
| Evidenziare: | Piastra di ricarica per raffreddamento liquido a 480 °C,Sistema di raffreddamento liquido da 24 kW,piattaforma di ricarica a raffreddamento a pieno liquido |
||
Descrizione di prodotto
480C Sistema di stazione di ricarica a raffreddamento a pieno liquido
Sistema avanzato di raffreddamento a liquido progettato per pile di ricarica ultra veloci da 480 kW con una potenza di 24 kW di fonte di calore.
Progettazione strutturale e parametri tecnici
Progettazione strutturale:Sistema completo composto da scambiatori di calore raffreddati a liquido, pompe di circolazione, pompe di ricarica, serbatoi d'acqua, sensori, ventilatori e sistemi di controllo.Disegnato per l'installazione sopra l'armadio principale di pile di ricarica e adatto per gli armadi rettificatori di pile di ricarica ultra veloci da 480 kW.
Specifiche tecniche
- Potenza applicabile della pila di ricarica ultra veloce: 480 kW
- Potenza della fonte di calore: 24 kW
- Tipo di liquido di raffreddamento: soluzione al 40% di etilenoglicolo
- Numero di moduli di sistema: 12 pezzi (rata di flusso del singolo modulo: 6L/min)
- Temperatura di riduzione della frequenza del sistema: 60°C
- Requisito di alimentazione: 220 V CA, 50 Hz
- Classe di protezione: IP54
- Metodo di comunicazione con l'armadietto elettrico: RS485 (Protocollo Modbus RTU)
- Rumore: ≤ 60 dB
- Temperatura ambiente: -30°C - 55°C
- Umidità: 5%~90%
- Altitudine: ≤ 2000 m
- Dimensioni dell'unità di raffreddamento liquido: 1600×900×475 mm (altezza comprese le ventole)
Progettazione del radiatore a piastra fredda
We design internal flow channels based on customer power consumption data and heat distribution patterns to meet specific temperature and uniformity requirements while maintaining optimal fluid flow resistanceIl nostro processo di progettazione include analisi di simulazione completa con aggiustamenti iterativi dei parametri per raggiungere gli obiettivi di prestazione termica e idraulica.
Attrezzature di produzione
| Tipo di apparecchiatura | Quantità | Parametri tecnici |
|---|---|---|
| Forno di brasatura in galleria | 2 unità | Dimensione massima di saldatura: 1000 mm (W) * 250 mm (H), lunghezza illimitata Temperatura massima di saldatura: 950°C Materiali applicabili: rame, alluminio |
| Forno di brasatura a vuoto | 2 unità | Dimensione massima di saldatura: 800 mm * 1200 mm * 800 mm Temperatura massima di saldatura: 1200°C Materiali applicabili: rame, alluminio, acciaio inossidabile |
| Apparecchiature di rilevamento delle perdite di elio | 2 unità | Dimensione massima di prova: 2500 mm * 750 mm * 700 mm Intervallo di pressione di prova: 0-3MPa Precisione di prova: 2 g/anno o ≤1*10−6 Pa*m3/s |
| Apparecchiature di prova idrostatica | 2 unità | Dimensione massima di prova: 2500 mm * 1500 mm * 1000 mm Intervallo di pressione di prova: 0-5 MPa |
| Apparecchiature di prova pneumatiche | 2 unità | Dimensione massima di prova: illimitata Intervallo di pressione di prova: 0-5 MPa Precisione di prova: 1 Pa |
Tecnologia avanzata di brasatura
Il nostro processo di brasatura a vuoto unisce le piastre di alluminio utilizzando metallo di riempimento con punti di fusione inferiori rispetto al materiale base, creando giunzioni estremamente forti senza flusso corrosivo residuo.Questa tecnologia avanzata garantisce un riscaldamento uniforme, controllo della temperatura preciso, elimina i requisiti di post-pulizia e riduce al minimo la distorsione della parte.
Tecnologia del sistema di raffreddamento a liquido
I sistemi di raffreddamento liquido ad alta potenza richiedono dissipatori di calore in grado di assorbire rapidamente il calore.i nostri sistemi trasferiscono grandi quantità di calore attraverso il flusso di liquido, capace di dissipare calore che va da diverse centinaia di watt a oltre un kilowatt.
Varietà di piastre fredde liquide
- Placca fredda liquida a tubo sepolto:Fabbricato con piastre a scanalatura, sotterramento e saldatura di tubi di rame all'interno, quindi sigillamento ermetico mediante saldatura.e elevata piattezza per un eccellente contatto termico.
- Placca fredda liquida a tubo inserito:Prodotto incorporando tubi di rame su superfici di piastre di alluminio utilizzando processi di saldatura o incollaggio, con un rigoroso controllo della piattezza per una minima resistenza termica.
- Piastra fredda liquida di tipo canalare:Canali di flusso interni formati su substrati di rame o alluminio mediante perforazione, estrusione e lavorazione di precisione, sigillati mediante saldatura a attrito o brasatura ad alta temperatura.
- Blocco di raffreddamento liquido:Per la dissipazione del calore a chip ad alta potenza con canali di flusso interni creati attraverso la tecnologia delle pinne a scivolo per massimizzare l'area superficiale dello scambio termico.
Prodotti di raffreddamento specifici del materiale
Prodotti di raffreddamento liquido brasati in rame
GB200 modulo di raffreddamento liquido, modulo di raffreddamento liquido H20, modulo di raffreddamento liquido modulo ottico e altre piastre di rame freddo.saldature a base di nichel e di oro.
Prodotti di raffreddamento liquido brasati in alluminio
Radiatore a sifone LTS, scatola di raffreddamento liquido di controllo elettronico a fusione, piastra di raffreddamento liquido con alimentazione stampata, piastra di raffreddamento liquido di controllo elettronico a motore, radiatore 6G-3DRVC,con una tensione di non più di 50 V.
Prodotti di raffreddamento liquido brasati in acciaio inossidabile
Manifold di raffreddamento liquido, modulo di raffreddamento liquido DIMM e altri manifold di raffreddamento liquido in acciaio inossidabile.
Principali applicazioni
- Laser e attrezzature mediche
- raffreddamento della batteria elettrica
- elettronica di potenza e dispositivi di azionamento motore
- Sistemi di trasmissione 5G a microonde
- Sistemi di energia rinnovabile
- IGBT e sistemi a semiconduttori di potenza
- Centri dati e applicazioni industriali di alimentazione
- Sistemi di difesa e avionica
- Celle a combustibile e sistemi di trazione
Assicurazione della qualità
Mantenere rigorosi standard di qualità con attrezzature di prova complete tra cui:
- 1 Macchina di misura delle coordinate
- 1 strumento proiettore
- 2 macchine per la prova dell'acqua ad alta pressione
- 4 macchine per la prova della resistenza termica
- 2 macchine per la prova delle perdite di liquidi
Servizio clienti
- Risposta rapida a tutte le richieste
- Prezzi competitivi con qualità garantita
- Programmazione efficiente della produzione
- Soluzioni di trasporto ottimali
- Supporto tecnico completo
Domande frequenti
- Lei è una società commerciale o un produttore?Siamo un produttore professionale di dissipatori di calore e piastre di raffreddamento dell'acqua con una vasta esperienza e un forte team tecnico, con produzione automatizzata e meccanizzata.
- Ha già esportato merci e verso quali regioni?Il 60% della nostra produzione totale è esportato in Giappone, India, Regno Unito, Canada, Stati Uniti e Brasile.
- Quanti dipendenti ha?Circa 100 dipendenti nei dipartimenti vendite, acquisti, ingegneria, controllo qualità, magazzino e produzione.
- Puoi fornirci dei campioni se siamo d'accordo con il disegno?Sì, forniamo campioni per la conferma prima della produzione di massa, insieme a disegni tecnici se necessario.
- Quali metodi di imballaggio usate?Imballaggio personalizzato con cartoni normali e tessuti a prova di tensione o cartoni di legno per una protezione ottimale durante il trasporto.
- Fornisce supporto tecnico per problemi di prodotto?Tutti i prodotti sono completamente ispezionati prima della spedizione.
