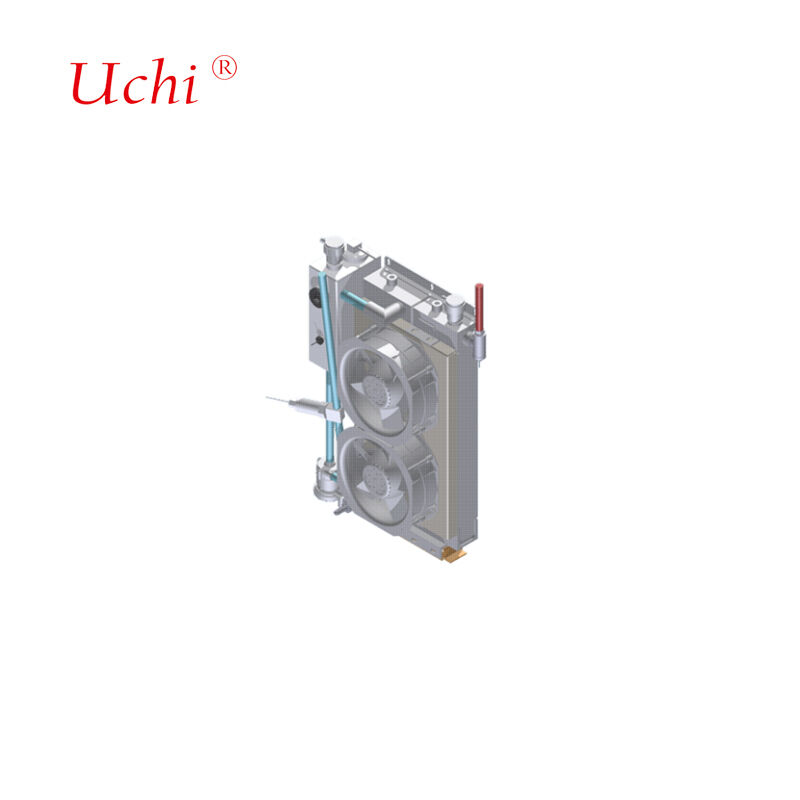

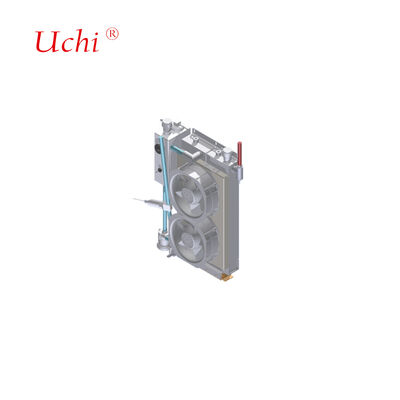

Il sistema di raffreddamento a liquido della pila di ricarica completamente raffreddata a liquido è compatibile con le pistole raffreddate a liquido da 400A a 600A
Dettagli:
| Luogo di origine: | Dongguan ， Guangdong, Cina |
| Marca: | Uchi |
| Certificazione: | SMC |
| Numero di modello: | 800S-1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Termini di pagamento: | T/T, PayPal, Western Union, MoneyGram |
| Capacità di alimentazione: | 50000000pcs al mese |
|
Informazioni dettagliate |
|||
| Corrente applicabile alla pistola raffreddata a liquido: | da 400A a 600A | Potenza della fonte di calore: | 1.8kW |
|---|---|---|---|
| Tipo di refrigerante: | Soluzione di glicole etilenico o olio siliconico | Rumore: | ≤60dB |
| Temperatura dell'ambiente operativo: | -35°C a 55°C | Temperatura ambiente: | -30°C a 55°C |
| Umidità: | 5%~90% | Altitudine: | ≤2000 m |
| Dimensioni unità di raffreddamento a liquido: | 350×180×550 mm (L*L*A) | Tensione in ingresso: | 24 V DC |
| Corrente in ingresso: | ≤10A | Portata: | da 0 a 5 l/min |
| Evidenziare: | sistema di raffreddamento liquido per la pila di ricarica,piattaforma di ricarica completamente raffreddata a liquido,pistole raffreddate a liquido da 400A a 600A |
||
Descrizione di prodotto
Sistema di raffreddamento a liquido per applicazioni di ricarica ad alta corrente
Sistema avanzato di stack di ricarica completamente raffreddato a liquido compatibile con pistole raffreddate a liquido da 400A a 600A, progettato per terminali di ricarica ultraveloci.
Architettura del sistema
Soluzione di raffreddamento completa comprendente radiatori raffreddati a liquido, pompe di circolazione, pompe di rabbocco, serbatoi d'acqua, sensori, ventole e sistemi di controllo integrati. Progettato per l'installazione dal basso in colonnine di super-ricarica raffreddate a liquido con capacità di personalizzazione completa.
Specifiche tecniche
- Compatibilità pistola raffreddata a liquido: da 400A a 600A
- Potenza della sorgente di calore: 1,8KW
- Opzioni refrigerante: soluzione di glicole etilenico o olio siliconico
- Intervallo di temperatura di esercizio: da -35°C a 55°C
- Tensione di ingresso: 24V CC; Corrente di ingresso: ≤10A; Portata: da 0 a 5L/min
- Interfaccia di comunicazione: 485 (protocollo Modbus RTU)
- Livello di rumore: ≤60dB
- Condizioni ambientali: da -30°C a 55°C; Umidità: dal 5% al 90%; Altitudine: ≤2000m
- Dimensioni dell'unità: 350mm (L) × 180mm (L) × 550mm (A)
Ingegneria del radiatore a piastra fredda
Progettazione personalizzata dei canali di flusso interni ottimizzata attraverso un'analisi di simulazione completa. Il nostro processo di ingegneria include regolazioni iterative dei parametri per raggiungere gli obiettivi di prestazioni termiche e idrauliche ottimali.
Capacità delle apparecchiature di produzione
| Tipo di apparecchiatura | Quantità | Parametri tecnici |
|---|---|---|
| Forno di brasatura a tunnel | 2 unità | Dimensione massima di saldatura: 1000mm (L) * 250mm (A), lunghezza illimitata Temperatura massima di saldatura: 950℃ Materiali applicabili: rame, alluminio |
| Forno di brasatura sottovuoto | 2 unità | Dimensione massima di saldatura: 800mm * 1200mm * 800mm Temperatura massima di saldatura: 1200℃ Materiali applicabili: rame, alluminio, acciaio inossidabile |
| Apparecchiatura per la rilevazione delle perdite di elio | 2 unità | Dimensione massima di prova: 2500mm * 750mm * 700mm Intervallo di pressione di prova: 0-3MPa Precisione di prova: 2g/anno o ≤1*10⁻⁶ Pa*m³/s |
| Apparecchiatura per prove idrostatiche | 2 unità | Dimensione massima di prova: 2500mm * 1500mm * 1000mm Intervallo di pressione di prova: 0-5MPa |
| Apparecchiatura per prove pneumatiche | 2 unità | Dimensione massima di prova: illimitata Intervallo di pressione di prova: 0-5MPa Precisione di prova: 1Pa |
Tecnologia di brasatura avanzata
Il nostro processo di brasatura sottovuoto unisce piastre di alluminio utilizzando metallo d'apporto con punti di fusione inferiori rispetto al materiale di base, creando giunti estremamente resistenti senza flusso corrosivo residuo. Questa tecnologia di fascia alta offre un riscaldamento uniforme, un controllo preciso della temperatura, elimina i requisiti di pulizia successivi e riduce al minimo la distorsione delle parti.
Tecnologia del sistema di raffreddamento a liquido
I sistemi di raffreddamento a liquido ad alta potenza richiedono dissipatori di calore in grado di assorbire rapidamente il calore. Sfruttando l'elevata capacità termica specifica dei liquidi, i nostri sistemi trasferiscono grandi quantità di calore attraverso il flusso di liquido, in grado di dissipare calore che va da diverse centinaia di watt a oltre un kilowatt.
Varietà di piastre fredde a liquido
- Piastra fredda a liquido a tubo interrato: Fabbricata scanalando le piastre, interrando e saldando tubi di rame all'interno, quindi sigillando ermeticamente tramite saldatura. Garantisce una tenuta stagna affidabile, sicurezza operativa ed elevata planarità per un eccellente contatto termico.
- Piastra fredda a liquido a tubo inserito: Prodotta incorporando tubi di rame sulle superfici delle piastre di alluminio utilizzando processi di saldatura o incollaggio, con un rigoroso controllo della planarità per una minima resistenza termica.
- Piastra fredda a liquido di tipo a canale: Canali di flusso interni formati su substrati di rame o alluminio mediante foratura, estrusione e lavorazione di precisione, sigillati tramite saldatura a frizione o brasatura ad alta temperatura.
- Blocco di raffreddamento a liquido: Per la dissipazione del calore dei chip ad alta potenza con canali di flusso interni creati attraverso la tecnologia delle alette di scanalatura per massimizzare l'area della superficie di scambio termico.
Soluzioni di raffreddamento specifiche per materiali
Prodotti di raffreddamento a liquido brasati in rame
Modulo di raffreddamento a liquido GB200, modulo di raffreddamento a liquido H20, modulo di raffreddamento a liquido per moduli ottici e altre piastre fredde in rame. Compatibile con brasature a base di fosforo rame, argento, nichel e oro.
Prodotti di raffreddamento a liquido brasati in alluminio
Radiatore a sifone LTS, scatola di raffreddamento a liquido per controllo elettronico pressofuso, piastra di raffreddamento a liquido stampata per alimentazione, piastra di raffreddamento a liquido per controllo elettronico motore, radiatore 6G-3DRVC e altri radiatori di raffreddamento a liquido brasati.
Prodotti di raffreddamento a liquido brasati in acciaio inossidabile
Collettore di raffreddamento a liquido, modulo di raffreddamento a liquido DIMM e altri collettori di raffreddamento a liquido in acciaio inossidabile.
Applicazioni chiave
- Laser e apparecchiature mediche
- Raffreddamento del pacco batteria EV
- Elettronica di potenza e dispositivi di azionamento del motore
- Sistemi di trasmissione 5G a microonde
- Sistemi di energia rinnovabile
- IGBT e sistemi a semiconduttore di potenza
- Data center e applicazioni industriali di alimentazione
- Sistemi di difesa e avionica
- Celle a combustibile e sistemi di trazione
Controllo di qualità
Manteniamo rigorosi standard di qualità con apparecchiature di collaudo complete tra cui:
- 1 macchina di misura a coordinate
- 1 strumento proiettore
- 2 macchine per prove ad alta pressione dell'acqua
- 4 macchine per prove di resistenza termica
- 2 macchine per prove di tenuta ai liquidi
Impegno per il servizio clienti
- Risposta rapida a tutte le richieste
- Prezzi competitivi con qualità garantita
- Programmazione efficiente della produzione
- Soluzioni di trasporto ottimali
- Supporto tecnico completo
Domande frequenti
Sei una società commerciale o un produttore?
Siamo un produttore professionale di dissipatori di calore e piastre di raffreddamento ad acqua con una vasta esperienza e un solido team tecnico, con produzione automatizzata e meccanizzata.
Hai esportato merci prima e in quali regioni?
Il 60% della nostra produzione totale viene esportato in Giappone, India, Regno Unito, Canada, Stati Uniti e Brasile.
Quanti dipendenti hai?
Circa 100 dipendenti nei reparti vendite, acquisti, ingegneria, controllo qualità, magazzino e produzione.
Puoi fornire campioni se siamo d'accordo con il design?
Sì, forniamo campioni per la conferma prima della produzione di massa, insieme ai disegni tecnici, se necessario.
Quali metodi di imballaggio utilizzi?
Imballaggio personalizzato con cartoni normali e tessuto a prova di tenuta o cartoni di legno per una protezione ottimale durante il trasporto.
Fornisci supporto tecnico per i problemi relativi ai prodotti?
Tutti i prodotti vengono completamente ispezionati prima della spedizione. Per qualsiasi problema, forniamo soluzioni tecniche immediate.
