Materiale: CU1020Dimensioni: 250x150x15mmPeso: 2,5 kgTecnologia: lavorazione CNCCaratteristica: buona capacità di raffreddamento e nessuna perdita predefinitaTrattamento superficiale: sgrassato, pulito e passivatoPotenza termica: 1300WPuoi acquistare con fiducia la Piastra di raffreddamento ad acqua con profilo in alluminio per dissipatore di calore per apparecchiature dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.

Parametri del prodotto della piastra di raffreddamento ad acqua con profilo in alluminio per dissipatore di calore per apparecchiature

Materiale: CU1020

Dimensioni: 250x150x15mm

Peso: 2,5 kg

Tecnologia: lavorazione CNC

Caratteristica: buona capacità di raffreddamento e nessuna perdita predefinita

Trattamento superficiale: sgrassato, pulito e passivato

Potenza termica: 1300W



Vantaggi del prodotto della piastra di raffreddamento ad acqua con profilo in alluminio per dissipatore di calore per apparecchiature

Proprio come il dissipatore di calore è una parola che le persone riconosceranno come dispositivo di raffreddamento che svolge un ruolo importante nelle apparecchiature e macchine moderne, senza un dissipatore di calore di raffreddamento, potrebbe distruggere il sistema operativo e quindi costare migliaia di dollari per la perdita, tuttavia, alcuni dei dissipatori di calore, indipendentemente dal dissipatore di calore attivo o passivo, la loro capacità di potenza di raffreddamento ha tutte le limitazioni di circa 200-300W, pochissimi dissipatori di calore possono avere una forte potenza nel raffreddare più di 300W, quindi è questa la limitazione per il radiatore moderno?



La risposta è no, la tecnologia cambia di volta in volta, e sempre più tecniche avanzate stanno apparendo e che sono tutte contribuite dall'intelligenza e dalla devozione umana, quindi poiché le apparecchiature diventano più avanzate e i loro dispositivi operativi richiedono dissipatori di calore di raffreddamento più elevati, quindi ora la piastra di raffreddamento ad acqua è nata per soddisfare il requisito di apparecchiature di grandi dimensioni, ad esempio, le apparecchiature laser richiedono alta potenza elettrica e genereranno sicuramente più calore, quindi se si desidera mantenere la temperatura normale e l'operazione stabile, sarà necessaria l'alta potenza di raffreddamento della piastra fredda per apparecchiature laser, questa piastra di raffreddamento ad acqua è progettata per le apparecchiature laser, potrebbe raffreddare più di 500W o 1000W, e anche più di 3000W è disponibile, questo modo di raffreddamento utilizza il flusso di liquido e può regolare la potenza di raffreddamento in base alla velocità di flusso e al volume dell'acqua. Il tubo di rame dell'acqua per trasmettere l'acqua, e la fonte di calore collegata alla piastra fredda ad acqua per toccare il calore e diffonderlo fino a una temperatura inferiore.

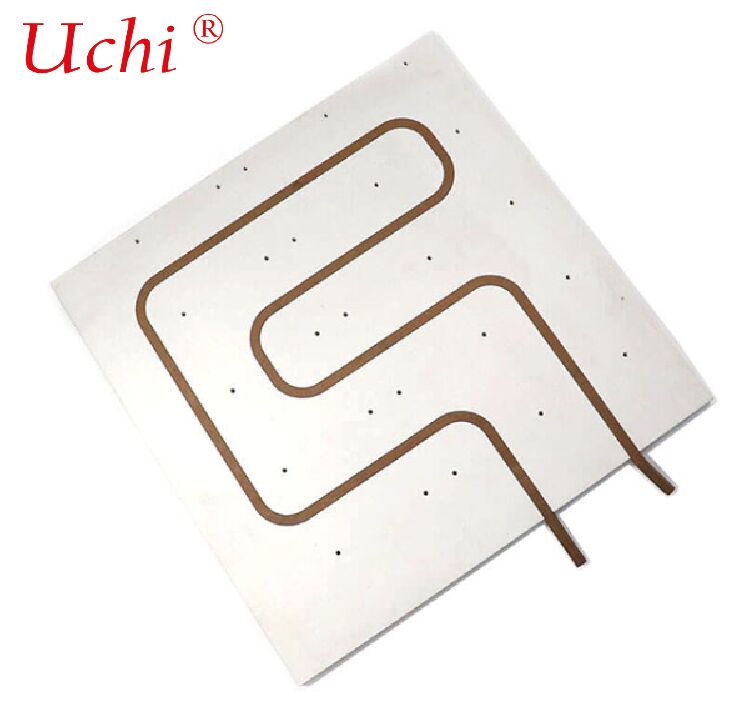

Piastra di raffreddamento ad acqua con profilo in alluminio

1. Introduzione di base

• Materiale: AL6063 / AL6061 (alluminio estruso, buona conducibilità termica e lavorabilità)
• Struttura: interno concanale d'acqua / passaggio di flusso, esterno con superficie di montaggio
• Mezzo di raffreddamento: acqua, acqua glicolata, olio di raffreddamento

2. Principali tipi di produzione

(1) Profilo in alluminio estruso + piastra di copertura

• Processo: Estrudere un lato con canale scanalato → saldare/incollare la piastra di copertura → forare ingresso/uscita
• Caratteristiche: basso costo, produzione di massa, adatto per piastre di raffreddamento ad acqua piatte e lunghe

(2) Lavorazione profonda + saldatura a frizione (FSW)

• Processo: fresare profondamente il canale CNC → saldatura a frizione della piastra di copertura
• Caratteristiche: alta resistenza, nessuna perdita, alta resistenza alla pressione, ampiamente utilizzato nell'industria, nuova energia

(3) Skived + incollato / saldato

• Per alta densità di potenza, campo di flusso complesso

3. Struttura e forma tipiche

• Piastra piana rettangolare (più comune per IGBT, inverter, batterie, laser)
• Tipo a striscia lunga (per armadi di apparecchiature, array di moduli di potenza)
• Multi-cavità, serpentina, parallela, tipo Z, tipo S canale d'acqua
• Può essere con fori di montaggio, fori filettati, gradini, fori di esclusione

4. Vantaggi

• Alta efficienza di dissipazione del calore: raffreddamento a liquido a contatto diretto, molto migliore del raffreddamento ad aria
• Leggero: bassa densità dell'alluminio, adatto per l'integrazione delle apparecchiature
• Buona plasticità: il profilo estruso può essere trasformato in sezioni complesse
• Elevata flessibilità di lavorazione: il CNC può realizzare varie forme e interfacce
• Buona resistenza alla corrosione con trattamento superficiale

5. Applicazioni tipiche

• Alimentatore industriale / inverter / IGBT / MOSFET
• Apparecchiature laser, raffreddamento ad acqua della testa laser
• Controller motore veicoli a nuova energia
• Stazione base di comunicazione, raffreddamento a liquido per server
• Apparecchiature mediche, LED ad alta potenza, apparecchiature di accumulo di energia

6. Parametri chiave di progettazione

• Potenza di raffreddamento e flusso di calore
• Temperatura e portata dell'acqua in ingresso
• Resistenza alla pressione (comunemente 1-10 bar)
• Larghezza, profondità del canale, lunghezza del percorso di flusso
• Planarità e rugosità della superficie (per contatto termico)
• Interfaccia: filettatura G1/4, M5/M6, connettore rapido

7. Trattamento superficiale

• Anodizzazione (comune, anticorrosione, isolamento)
• Nichelatura
• Passivazione
