Modello: OMWH12-H-6-IR-A

1. Panoramica del Prodotto

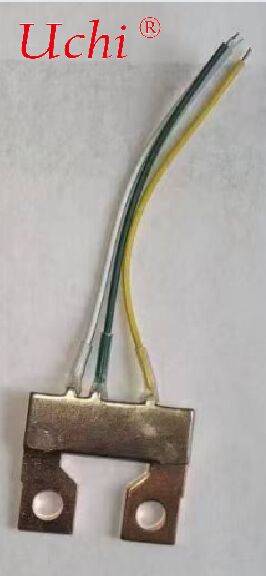

1. Saldatura: Staffa ed elemento resistivo in lega di rame saldati su superfici non tagliate; nessuna fessura, giunti freddi o saldature false. Decapaggio prima della saldatura, passivazione dopo la saldatura.
2. Aspetto: Superficie piatta, liscia e uniforme; nessuna bava, bruciatura, scoria, contaminazione o crepe.
3. Incapsulamento: Aree saldate coperte con tubo termoretraibile trasparente, aderente e privo di grinze. Piombi saldamente fissati, codifica colore chiara.

6. Criteri di Test e Accettazione

1. Test di Fabbrica: Ispezione al 100% della resistenza (200μΩ±3%), dell'aspetto e della continuità dei piombi; Rapporto di Test di Fabbrica emesso.
2. Test a Campione: Secondo GB/T 2828.1-2012, campionamento per tensione di tenuta, isolamento e resistenza alla trazione, AQL=0.65.
3. Documenti di Accettazione: Rapporto di test di fabbrica, certificato materiale, conformità RoHS/REACH (su richiesta).

7. Imballaggio e Trasporto

1. Imballaggio: Imballato singolarmente in sacchetti antistatici, 50/100 pezzi per scatola. Scatola esterna etichettata con modello, quantità, data e numero di lotto.
2. Trasporto: Imballaggio a prova di umidità e antivibrazione, evitare urti. Conformità RoHS e REACH per la logistica internazionale.

Funzioni Principali

• Distribuzione / Raccolta Flusso: Distribuisce il liquido di raffreddamento dalla linea principale in modo uniforme a più piastre fredde; raccoglie il fluido riscaldato da ciascun ramo e lo restituisce alla sorgente di raffreddamento / CDU dopo lo scambio termico.
• Gestione Pressione e Resistenza: Controlla la caduta di pressione in ciascun ramo per prevenire il surriscaldamento locale causato da flusso non uniforme.
• Tubazioni e Manutenzione Semplificate: Riduce il numero di connettori; con connettori rapidi, le singole piastre fredde possono essere installate o rimosse rapidamente per la manutenzione.
• Monitoraggio e Regolazione (Modelli High-end): Flussimetri integrati, sensori di temperatura / pressione e persino valvole per la regolazione fine del flusso in ciascun ramo.

Tipi e Strutture Comuni

Per Applicazione

• Collettore (Lato Alimentazione): 1 ingresso, N uscite.
• Collettore (Lato Ritorno): N ingressi, 1 uscita; solitamente usato in coppia.

Per Metodo di Divisione del Flusso

• Collettore a Y / a T: 1 ingresso, 2 uscite; adatto per piccoli sistemi con due piastre fredde.
• Collettore a Barra / a Riga: 1 ingresso, uscite multiple (es. 1-a-4, 1-a-6); comunemente usato in data center / rig di mining.
• Collettore Anulare: Per circuiti di raffreddamento a liquido a circuito chiuso.

Per Regolabilità

• Tipo Fisso: Nessuna valvola, basso costo; flusso determinato dal design dell'orifizio / canale.
• Tipo Regolabile: Ciascun ramo dotato di valvole a spillo / a sfera; flusso regolabile manualmente o elettricamente.

Materiale e Interfaccia

• Materiali: Principalmente lega di alluminio / acciaio inossidabile / rame.

  Lega di alluminio: leggera, costo moderato.

  Acciaio inossidabile: elevata resistenza alla pressione, buona resistenza alla corrosione.

  Rame: eccellente conducibilità termica ma costo elevato.

  Deve essere compatibile con il liquido di raffreddamento del sistema per prevenire la corrosione.
• Interfacce:

  Raffreddamento ad acqua per PC: comunemente filettatura G1/4".

  Industriale / data center: flange, raccordi a compressione, connettori rapidi (es. DME, ISO 8434).
• Tenuta: Devono essere utilizzati O-ring / guarnizioni per prevenire perdite; materiali raccomandati: gomma nitrilica (NBR) o fluororubbere (FKM).

Parametri Chiave di Selezione

• Numero di Rami e Richiesta di Flusso: Assicurare un flusso sufficiente per ogni piastra fredda per soddisfare i requisiti di raffreddamento ed evitare una caduta di pressione eccessiva.
• Pressione / Temperatura di Lavoro: Le piastre fredde industriali operano tipicamente a 0.3–1 MPa, 30–50°C.
• Resistenza al Flusso e Uniformità: Il design del canale di flusso determina la deviazione del flusso; i sistemi high-end richiedono una deviazione del flusso tra i rami < 5%.
• Dimensione e Compatibilità dell'Interfaccia: Corrispondere al diametro interno del tubo e al tipo di connettore.
• Spazio di Installazione: Lunghezza e altezza dei collettori a barra devono adattarsi al layout del cabinet / apparecchiatura.

Scenari Applicativi

• PC Personale / Workstation: Collettore a Y per piastre fredde doppie CPU + GPU.
• Server AI per Data Center: Collettori a barra montati su rack, 1-a-8/16 per piastre fredde multi-GPU.
• Cluster di Miner: Collettori multi-ramo per raffreddare più hash board contemporaneamente.
• Pacco Batteria Veicoli Nuova Energia: Alimentazione e ritorno centralizzati per piastre di raffreddamento a liquido.

Installazione e Note

• Separare le linee di alimentazione e ritorno per evitare cortocircuiti termici.
• Serrare i connettori uniformemente; si raccomanda l'uso di una chiave dinamometrica.
• Sfiata completamente l'aria durante il riempimento iniziale del sistema.
• Ispezionare regolarmente l'invecchiamento delle guarnizioni per prevenire perdite.
• Installare il collettore in una posizione facilmente accessibile e osservabile.
