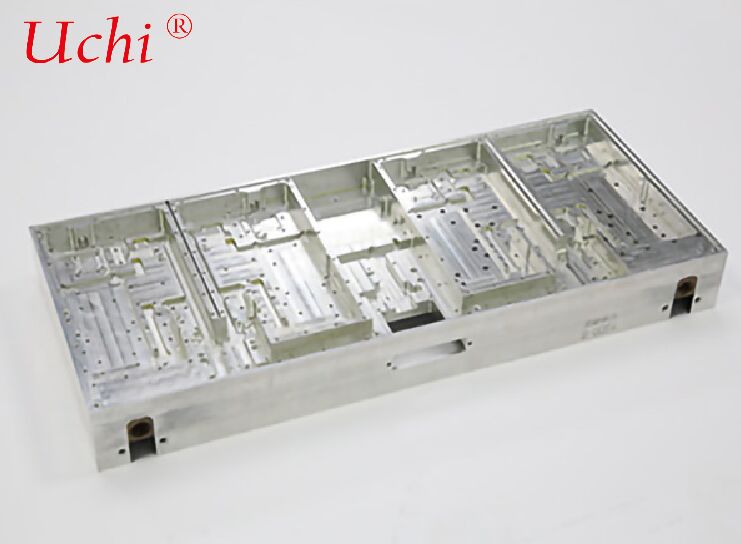

Piastra di raffreddamento liquido ad impingimento da getto ad alta frequenza

I. Principio fondamentale (differenza essenziale rispetto ai canali di flusso tradizionali)

• Il liquido di raffreddamento passa attraverso una fitta serie di microugelli (diametro 0,1 mm)
• Impressione verticale ad alta velocità sulla parete interna della piastra fredda (superficie di riscaldamento)
• Rompere immediatamente lo strato termico di confine, aumentando il coefficiente di trasferimento del calore locale di 5-10 volte
• Il fluido si diffonde rapidamente e scorre lateralmente, raggiungendo una temperatura estremamente uniforme su tutta l'area (differenza di temperatura < ± 1 °C)

II. Struttura tipica

• Camera superiore (camera di distribuzione): stabilizza la pressione e distribuisce uniformemente il liquido di raffreddamento agli ugelli
• Placca di ugello: componente centrale con centinaia o migliaia di micro-fori di precisione (matrice a getto ad alta frequenza)
• Camera di impingimento (zona di scambio termico): impingimento a getto e trasferimento termico convettivo intensivo
• Camera di raccolta liquidi / canale di drenaggio: scarica rapidamente il liquido di raffreddamento assorbito dal calore

III. Caratteristiche tecniche chiave

• Capacità di dissipazione del calore estremamente elevata



  Densità di flusso di calore: 200 ‰ 1000 W/cm2 (piastra brasata ordinaria circa 50 W/cm2)



  Resistenza termica inferiore a 0,01°C/W

• Eccellente uniformità di temperatura



  Differenze di temperatura su tutta la superficie: ± 0,5 ± 1°C



  Elimina completamente i punti caldi locali

• Velocità di risposta rapida



  Basso livello di inerzia termica, controllo della temperatura preciso, adatto a scenari transitori di riscaldamento ad alta potenza e ad impulso

• Relativamente elevato calo di pressione



  Richiede un sistema di raffreddamento di pompa ad alta pressione / flusso elevato corrispondente

• Alti requisiti di precisione di produzione



  Diametro, profondità e tolleranza di posizione del foro dell'ugello: ±0,02 ±0,05 mm


IV. Principali processi di fabbricazione

• Perforazione di precisione + brasatura a vuoto



  Adatto per matrici circolari a buco con produzione di massa stabile



  Materiali comuni: lega di alluminio / lega di rame, tenuta a brasatura

• Fotolitografia / incisione + incollaggio a diffusione



  Adatti per ugelli di forma speciale e getti a micro-scala



  Canali di flusso più sottili e minore resistenza termica (per applicazioni AI/GPU/laser)

• Stampa 3D (SLM)



  Formazione integrata con canali topologici complessi + ugelli



  Progettazione leggera, adatta a componenti aerospaziali personalizzati


V. Scenari di applicazione (gestione termica estrema)

• AI / Supercomputing Chips: H100/H200, cluster GPU, TPU (> 500W chip)
• Moduli di alimentazione SiC/GaN: azionamenti elettrici a 800 V, stazioni di ricarica ultra veloci
• Laser ad alta potenza: laser a fibra / semiconduttori / UV (flux termico > 300W/cm2)
• Radar/Phased Array: componenti T/R militari, stazioni base 5G/6G
• Imaging medico: amplificatori di gradiente MRI, rilevatori CT (precisione di controllo della temperatura ± 0,5°C)
• Aerospaziale: carichi utili satellitari, guida missilistica (resistenti alle vibrazioni, leggeri, ad alto flusso termico)

VI. Confronto con le piastre di raffreddamento liquido convenzionali

VII. Riassunto
